Шкаф с органайзерами 900х300х2200 мм ВОКС-ФП -93 -ОМ ССД
Номенклатурный номер:
131004-00366
Скопировано в буфер обмена
Описание (PDF)
Предназначен для ввода большого количества оптических кабелей (нескольких десятков и более), монтажа и кросс-коммутации оптических волокон, организации входящих-исходящих и коммутационных кабелей (патчкордов). Может применяться в центрах коммутации волоконно-оптических сетей операторов связи (АТС, ЦУС), в сетях кабельного ТВ, в сетях доступа с идеологией «волокно-до-дома» (микрорайона, рабочего стола, и т.д.) (FTTx), в пассивных оптических сетях (PON), в кроссовых помещениях крупных бизнес-центров и пр.
Использование целесообразно при концентрации в одной аппаратной большого количества оптических портов (не менее 200). Максимальная ёмкость составляет 1728 портов SC или 3456 портов LC. Отличительная особенность по сравнению с традиционными решениями на базе стандартных шкафов и стоек 19" - это дополнительная функциональность применительно к вводу оптических кабелей, монтажу ОВ и кросс-коммутации оптических портов патчкордами.
Как правило, во внутреннем пространстве конструктива выделяются отдельные зоны для крепления многоволоконных кабелей, для сварки волокон и для выкладки и хранения запасов патчкордов, что сильно упрощает задачу монтажа и обслуживания (переключений) большого количества оптических портов. Кроме того, решение высокой плотности монтажа ОВ должно быть модульным и позволять наращивать емкость по мере роста сети и ввода новых кабелей. Система кабельного менеджмента должна обеспечивать монтаж новых кабелей и переключение действующих без негативного влияния на ранее смонтированные волокна.

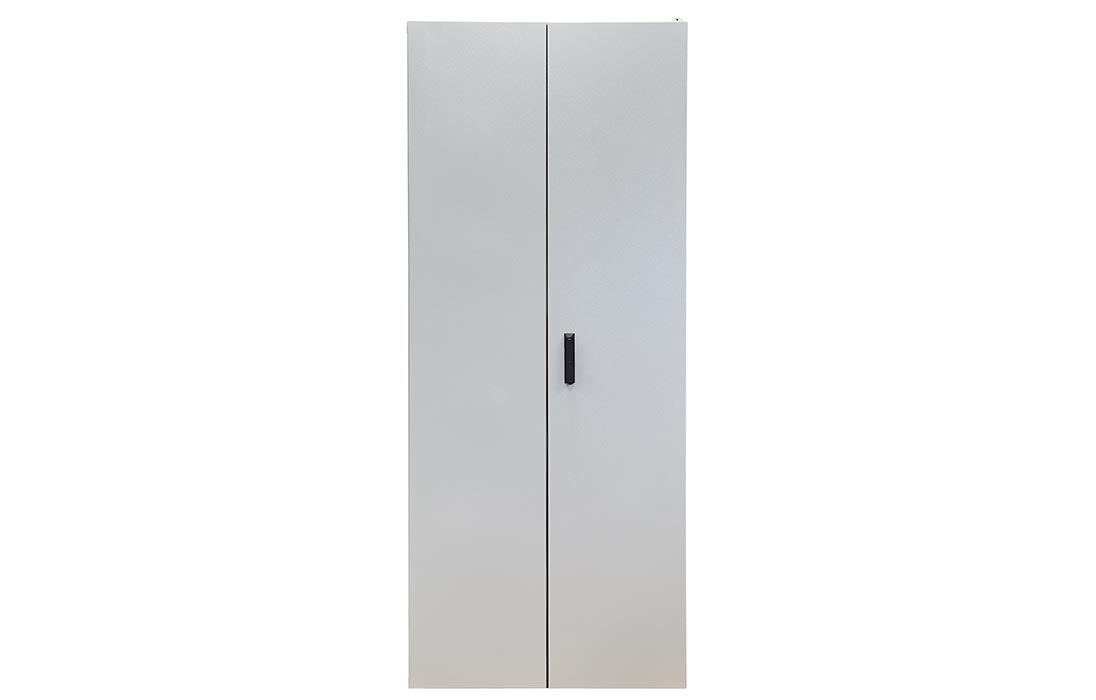

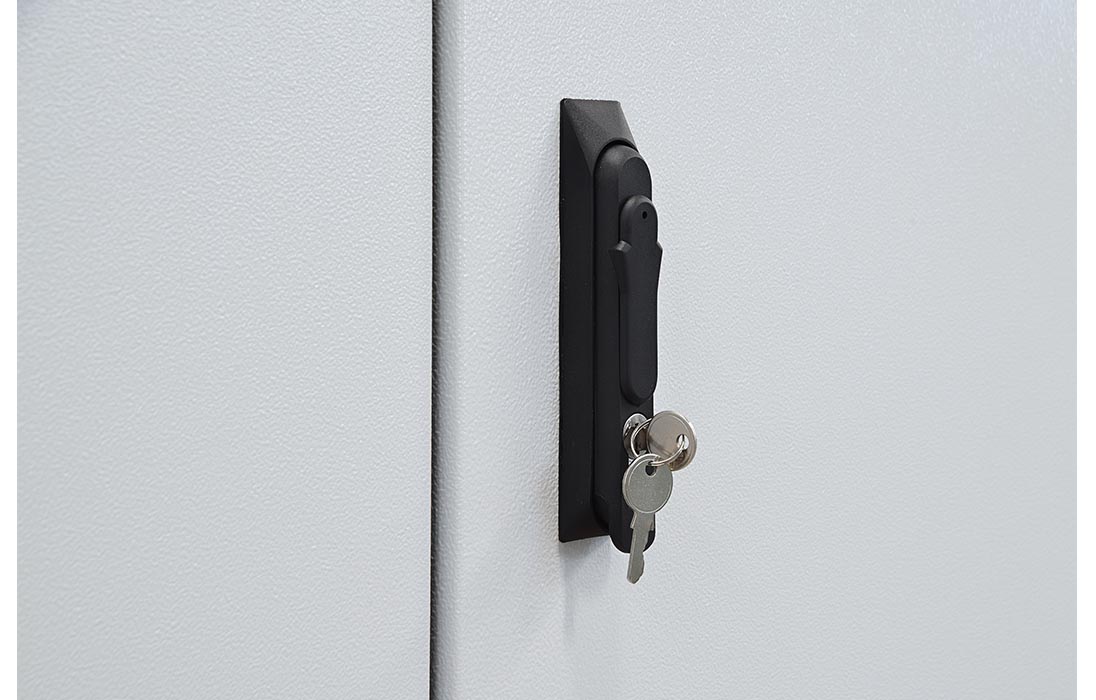

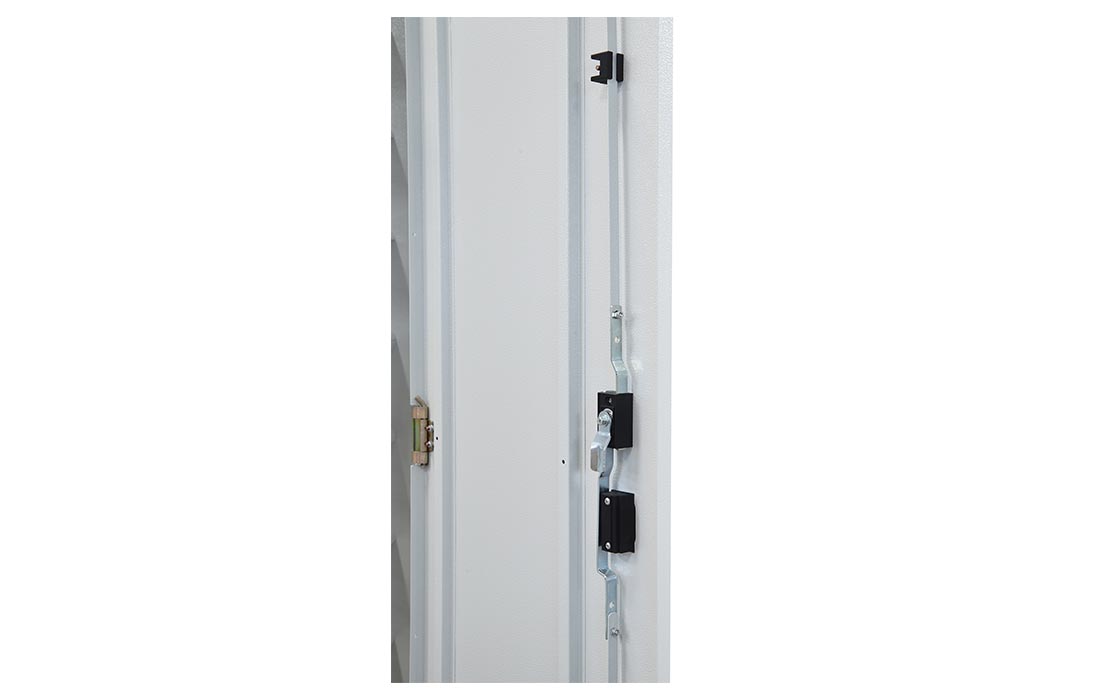

Базируется на специализированном конструктиве высотой 2000, шириной 900 и глубиной 300 мм.

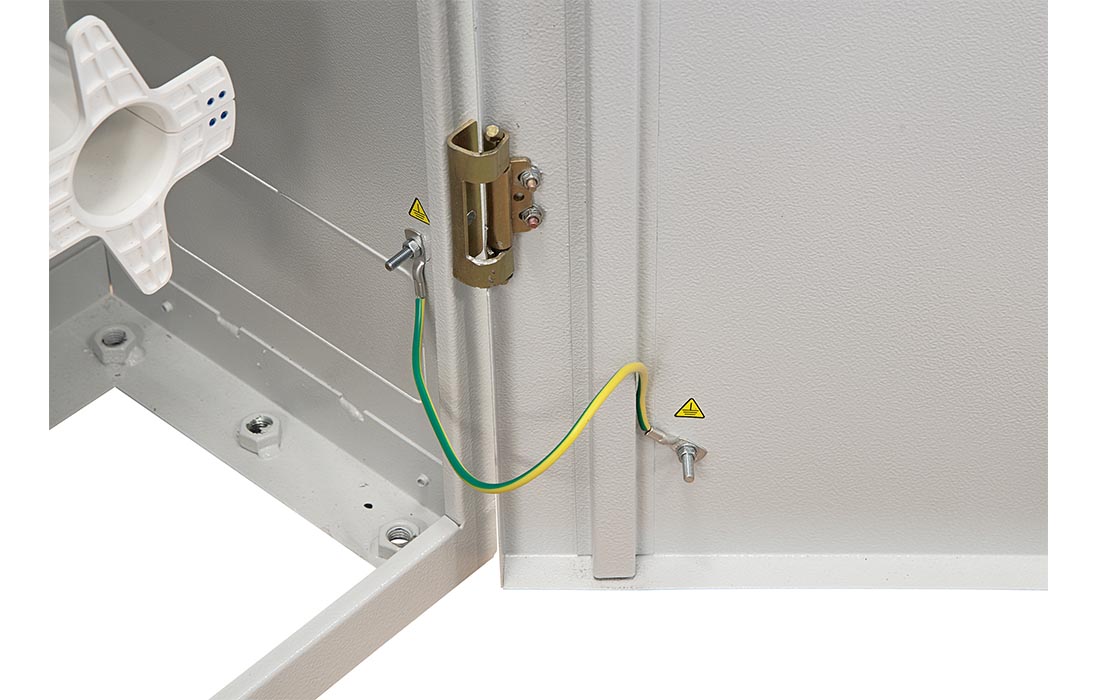

Входящие линейные и распределительные кабели фиксируются и разделываются до модулей в разветвительных узлах ввода (узлах ВКР). Здесь же при необходимости происходит заземление металлических элементов кабелей.

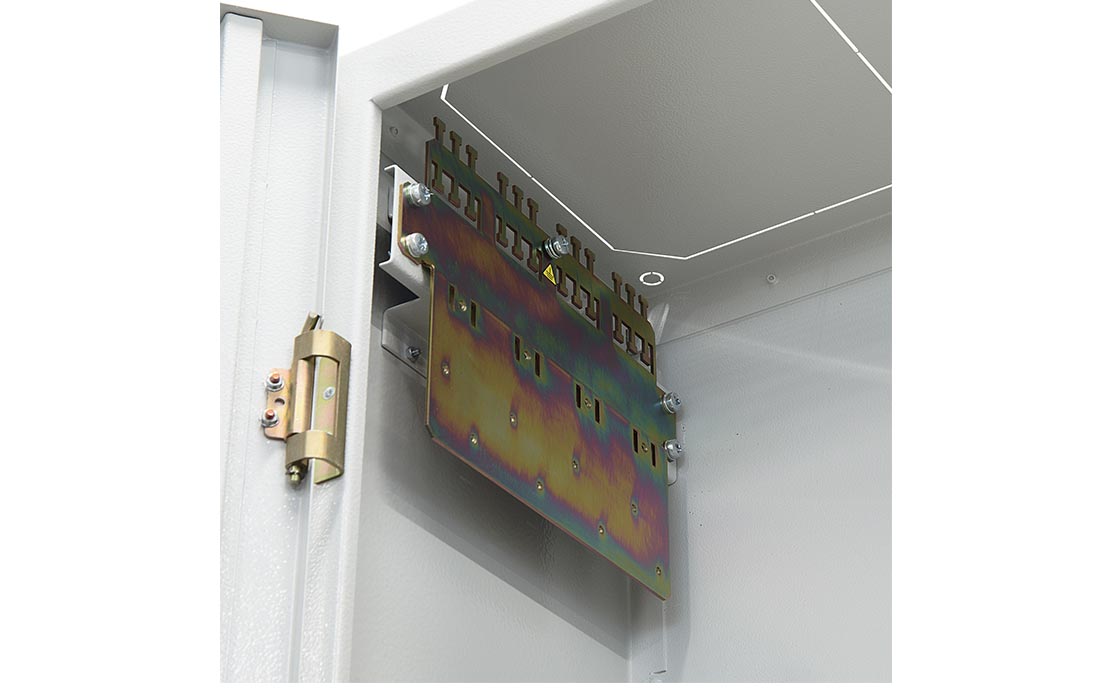

Узлы ВКР-3 размещаются на несущих панелях. На одной панели может размещаться 4 таких узла. Одна несущая панель предустановлена в шкафу ВОКС-ФП в состоянии поставки. Дополнительно можно установить до 5 несущих панелей.
Ввод кабелей возможен как сверху, так и снизу, в зависимости от места установки несущих панелей с узлами ВКР-3.

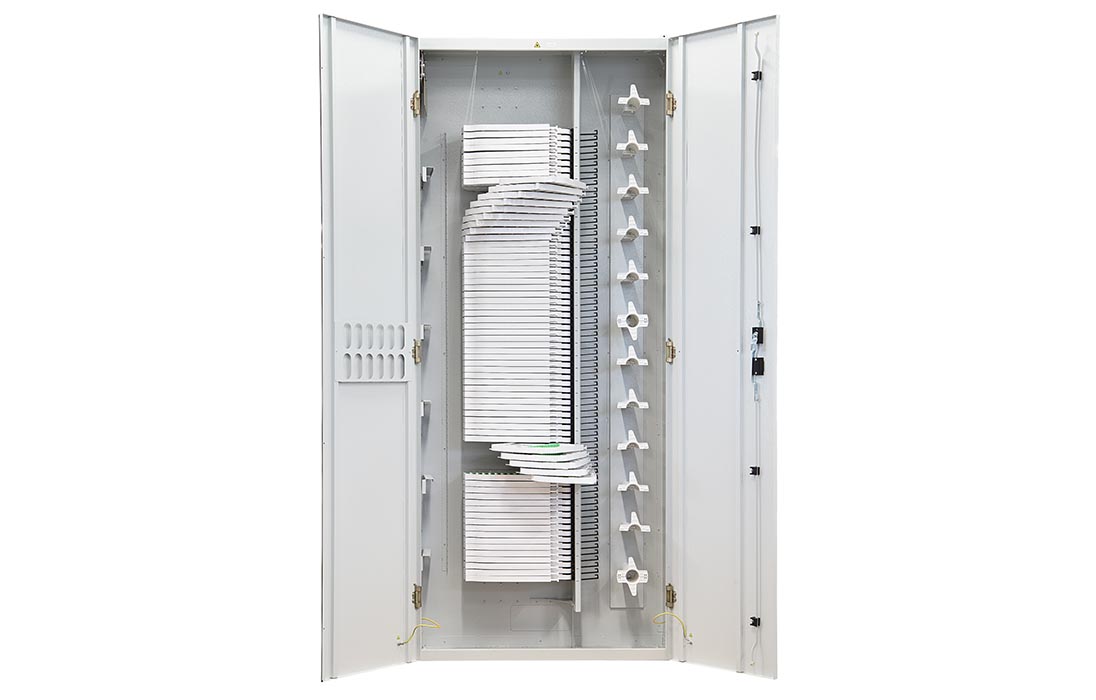

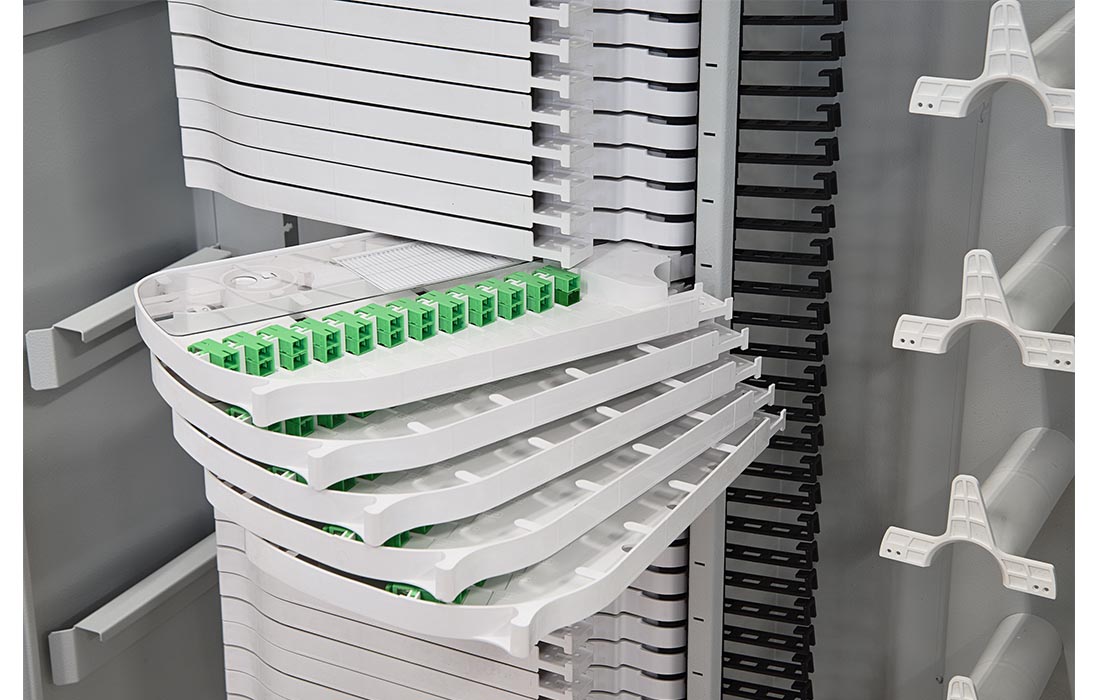

От узлов ввода оптические волокна в специальных транспортных трубках поступают в кроссовые модули, где свариваются с пигтейлами. На кроссовом модуле устанавливаются оптические адаптеры. Для удобства обслуживания волокон кроссовые модули могут выдвигаться (поворачиваться).
Кроссовый модуль устанавливается непосредственно в конструктив модернизированного шкафа.
Кроссовые блоки ("корзины") не используются.
Для выкладки и хранения запасов патчкордов, подключенных к портам кроссовых модулей, в правой части шкафа располагаются органайзеры, позволяющие повысить надежность эксплуатации и минимизировать временные потери при эксплуатации кросса в частности, при переключениях.

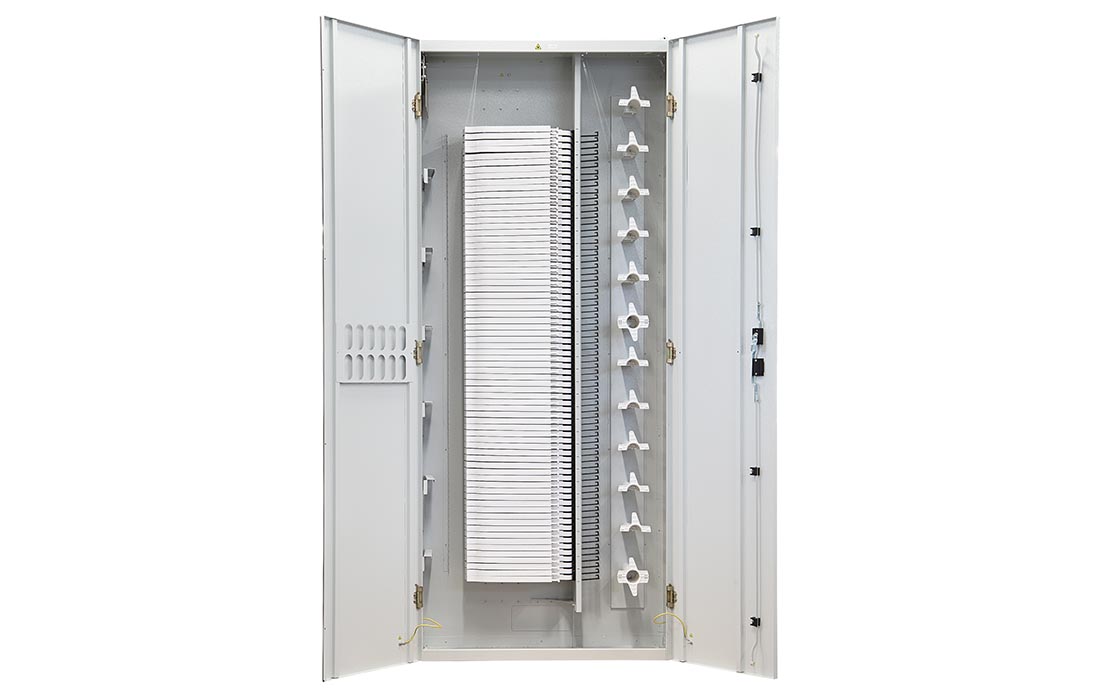

В решении ВОКС-ФП выделены следующие функциональные зоны:
• зона ввода, разделки и фиксации ОК;
• зона монтажа и коммутации ОВ;
• зона выкладки и хранения запасов патчкордов.
Зона ввода ОК организуется в верхней или нижней части шкафа с использованием узлов ввода ВКР-3 и несущих 10''. В центральной части шкафа располагается зона монтажа и кросс-коммутации волокон.
Зона выкладки и хранения запаса соединительных шнуров расположена сбоку от зоны коммутации, здесь же установлены органайзеры.
