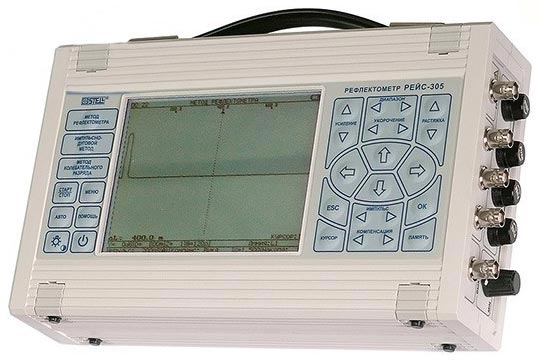

Рефлектометр РЕЙС-305
Номенклатурный номер:
121005-00083
Скопировано в буфер обмена
Описание (PDF)
Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым измерительным прибором, который предназначен специально для обнаружения всех видов повреждений в силовых и других кабельных линиях.
Типы измерения:
- Метод импульсной рефлектометрии
- Метод колебательного разряда
- Импульсно-дуговой метод
Прайс-лист
| Цена розничная, с НДС: на 02.05.2024 | 215 160.00 руб. |
| Мелкий опт: | 2 шт |
| Оптовая скидка: | 2% |
| Цена оптовая, с НДС: | 210 856.80 руб. |
| Крупный опт: | 10 шт |
| Оптовая скидка: | 5% |
| Цена оптовая, с НДС: | 204 402.00 руб. |
| Цена розничная, Без НДС: на 02.05.2024 | 179 300.00 руб. |
| Мелкий опт: | 2 шт |
| Оптовая скидка: | 2% |
| Цена оптовая, без НДС: | 175 714.00 руб. |
| Крупный опт: | 10 шт |
| Оптовая скидка: | 5% |
| Цена оптовая, без НДС: | 170 335.00 руб. |
Наличие
| Центральный склад (МО, Домодедово) | 0 шт |
| Склад ЖБИ (Москва) | 0 шт |
| Региональный склад (Новосибирск) | 0 шт |
| Региональный склад (Екатеринбург) | 0 шт |
Срок поставки
3-5 недель *
Параметры товара
Характеристики
| Метод импульсной рефлектометрии | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Коэффициент укорочения | Установка или измерение в пределах 1,000...7,000, имеется встроенная таблица коэффициентов укорочения |
| Зондирующие сигналы | Импульс 7 В...25 В, длительность 12,5 нс...30 мкс |
| Выходное сопротивление | 25...1000 Ом, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния | не более 0,2 % |
| Система отсчета | При помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения | Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-памятьРазность - Отображение разности двух рефлектограмм: вход-вход, вход-п |
| Растяжка | Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения) |
| Память | Возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет |
| Отстройка от аддитивных помех и шумов | Усреднение посредством цифрового накопления |
| Отстройка от синхронных помех | При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм лин |
| Отображение информации | Рефлектограммы и результаты цифровой обработки отображаются в графическом видеРежимы работы, параметры, информация - в алфавитно-цифровом и символьном виде |
| Экран | Встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой |
| Питание | Встроенные аккумуляторы. Сеть переменного тока напряжением 85...265 В, 47...63 Гц. Бортовая сеть автомобиля 11...15 В |
| Условия эксплуатации | По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55 °С |
| Габаритные размеры | 275 х 160 х 65 мм |
| Масса | Не более 2 кг, с учетом встроенных аккумуляторов |
| Метод колебательного разряда | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Максимальная амплитуда входных сигналов | 50 В |
| Входное сопротивление по волновому входу | 2 кОм |
| Инструментальная погрешность измерения расстояния | не более 0,2 % |
| Способы запуска запоминающего устройства | Ждущий - от входного сигнала, после нажатия кнопки стартаАвтоматический - периодический запуск с периодом, зависящим от диапазона измеряемых расстояний |
| Частота дискретизации | 160 МГц |
| Подключение к линии (при методе колебательного разряда) | Через присоединительное устройство по напряжению или по току |
| Импульсно-дуговой метод | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
| Инструментальная погрешность измерения расстояния | не более 0,2 % |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе, В | 0,002 - 50 (без присоединительного устройства напряжения) |
| Частота дискретизации входного сигнала, МГц | 160 |
| Виды запуска | Автоматический, однократный и ручной |
| Усиление, дБ | от –12 до 60 |
Комплектация
| Блок питания-зарядки | 1 шт. |
| Вспомогательный кабель питания 12 В | 1 шт. |
| Кабель поверки | 1 шт. |
| Кабель присоединительный | 1 шт. |
| Кабель связи с компьютером | 1 шт. |
| Кабель синхронизации | 1 шт. |
| Кабель соединительный 2 м | 3 шт. |
| Предохранитель ВП2Б-1В 0,25 А 250 В | 4 шт. |
| Предохранитель ВП2Б-1В 1А 250 В | 1 шт. |
| Прибор РЕЙС-305 | 1 шт. |
| Программа РЕЙС-305 на дискете | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Сумка | 1 шт. |
| Формуляр | 1 шт. |
Логистические параметры
| Объем, м3: | 0,060000 |
| Вес, кг.: | 5 |
