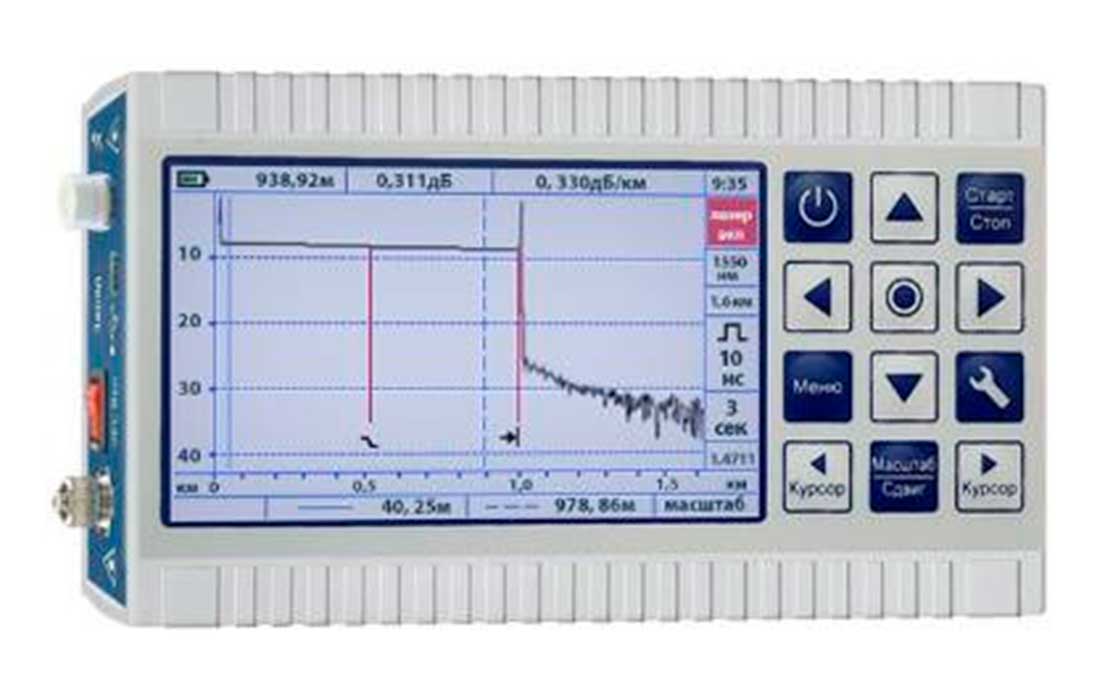

Рефлектометр оптический "Квант" 1310/1550 нм

Номенклатурный номер: 130704-00369 Скопировано в буфер обмена

Описание (PDF)

Задать вопрос

Рефлектометр оптический КБ Связь КВАНТ служит для измерения затухания в оптических волокнах и их соединениях, измерения длины кабеля и расстояния до мест неоднородностей в волоконно-оптических системах передачи. Рефлектометр может применяться при строительстве, ремонте и обслуживании волоконно-оптических линий связи.

Особенности:

Простота в эксплуатации: настройка всех параметров измерения на одном экране в течение нескольких секунд
Сохранение рефлектограмм во внутренней памяти с параметрами измерений и дополнительным текстом
Энергонезависимая память и часы реального времени
Экранная клавиатура для создания названия рефлектограммы
Связь с компьютером по USB-интерфейсу для передачи снятых рефлектограмм
Автоматический анализ рефлектограмм в табличной форме с указанием событий, типов событий в виде пиктограмм, расстояний до событий, потерь в дБ до событий и после событий
Автоматический анализ рефлектограмм с установкой на самой рефлектограмме в месте события маркеров красного цвета и пиктограмм соответствующих типу события
Измерение затухания на выбранном участке
Расчет затухания на 1 км кабеля
Питание от аккумуляторной батареи емкостью 4400 mA/ч или от сети переменного тока 220 В
Питание и заряд может также производится от других зарядных устройств, имеющих USB выход с выходным напряжением питания 5 В и током 1 А (например, зарядные устройства смартфонов)

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта

Кузьмичев Степан Борисович

Тел.: +7 (495) 786-34-43, доб. 258

E-Mail: kuzmichev@ssd.ru

Отправить запрос

Параметры товара

Характеристики

Тип излучателя	Лазер
Диапазон измеряемых расстояний	от 0-50 м до 200 км
Разрешение (возможна растяжка любого участка рефлектограммы до максимального разрешения), м	0,25
Длина волны, нм	1310 / 1550
Динамический диапазон при импульсе 20 мкс и времени измерения 2 мин (при включенном фильтре), дБ	30 / 28
Динамический диапазон при импульсе 10 мкс и времени измерения 3 мин, дБ	не менее 30
Длительность зондирующего импульса, мкс	от 5 нс до 50
Величина мертвой зоны при импульсе 5 нс, м	по затуханию: 6по событию: 3
Установка показателя преломления	в диапазоне от 1 до 2 с шагом 0,00001
Число точек рефлектограмм	12800
Дискретность измерения затухания, дБ	0,001
Тип разъема	FC
Связь с компьютером	USB-интерфейс
Питание	от встроенного аккумулятора 4400 мА/чот сети переменного тока 220 В через сетевой адаптер (5 В, 1 А)
Время непрерывной работы, ч	8
Дисплей	Цветной TFT, разрешение 470 х 272 точки
Встроенная память	250 рефлектограмм с параметрами измерений
Габаритные размеры, мм	158х92х36
Масса, г	350

Комплектация

Рефлектометр	1 шт.
Сетевой адаптер	1 шт.
Руководство по эксплуатации	1 шт.
Сумка - чехол	1 шт.

Логистические параметры

Объем, м3:	0,060000
Вес, кг.:	2
