Предназначен для стыковки трубы полимерной жесткой гофрированной спиральной 63 мм (труба ССД-Пайп) с гладкими и гофрированными ПНД трубами наружным диаметром 63 мм, с применением соединительной компрессионной или надвижной канализационной муфт. Может вкручиваться в закладные элементы в стенках колодцев ССД-Пайп диаметром 63 мм, с последующим присоединением труб различных видов. Дополнительно возможно соединение с гладкими и гофрированными ПНД, а также металлическими трубами, наружные диаметры которых равны 25 мм, 32 мм, 40 мм, 50 мм, 75 мм, 90 мм и 110 мм, с применением переходных компрессионных муфт.

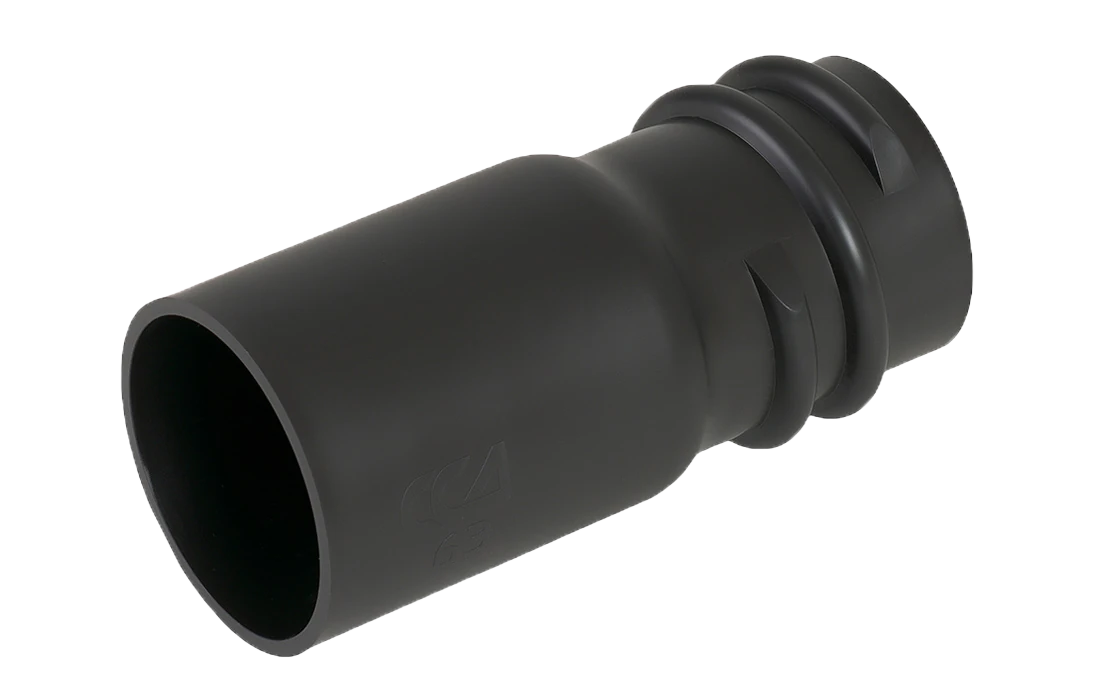

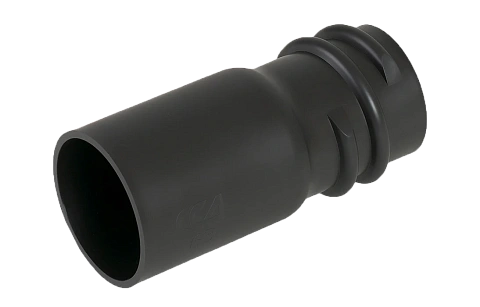

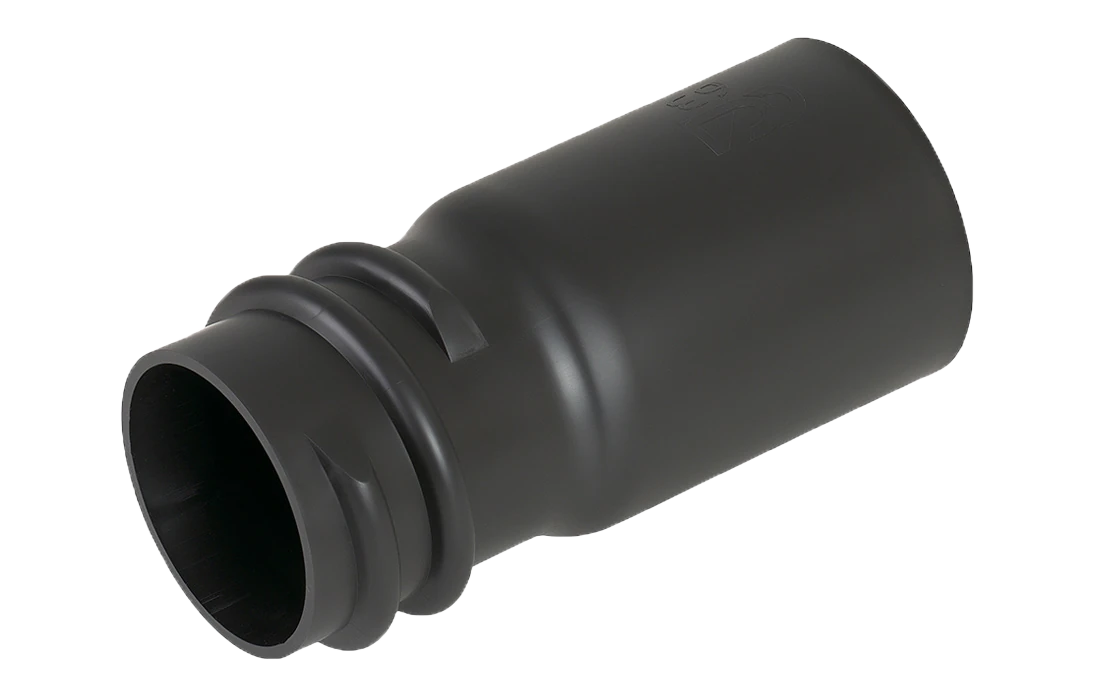

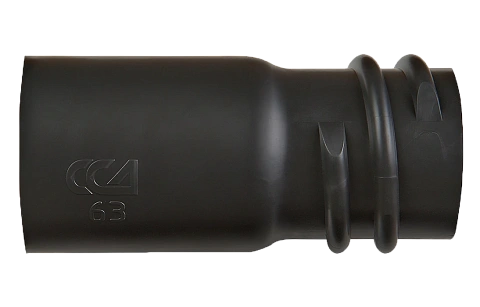

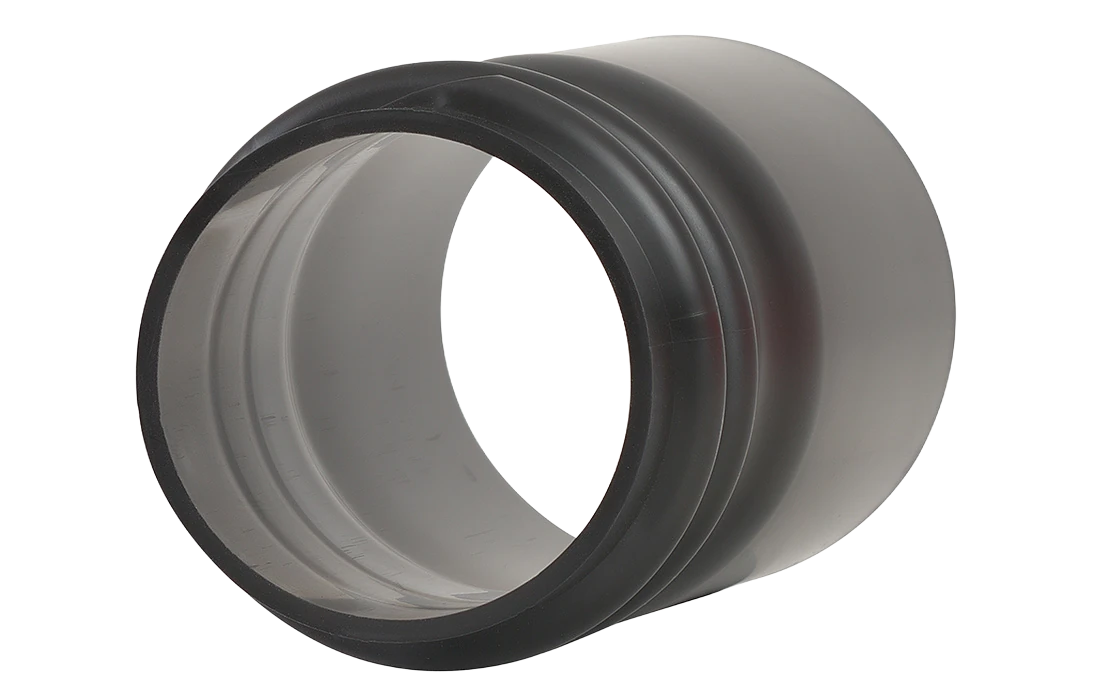

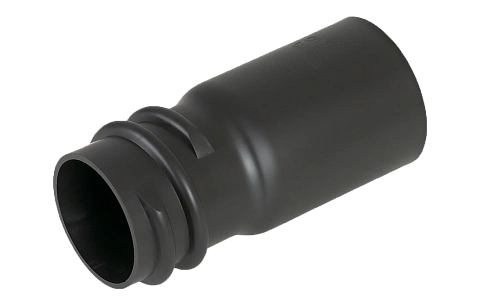

Переходник имеет цилиндрическую форму с гладкой внутренней поверхностью. Наружная поверхность с одной стороны гладкая, для присоединения к трубам ПНД гофрированным и гладким, а также металлическим, с другой стороны имеет наружную спираль, для вкручивания в спиральную соединительную муфту ССД-Пайп 63 мм, или непосредственно в трубу ССД-Пайп 75 мм. При использовании, переходник первоначально вкручивается до упора в спиральную соединительную муфту ССД-Пайп или спиральную трубу ССД-Пайп, а затем присоединяется к стыкуемым трубам.
Степень защиты спирального соединения без применения дополнительных средств – IP 54.
Переходник «ССД-Пайп УльтраФ» соответствует:
- ГОСТ Р 20.57.406, метод 211-1 (стойкость к ультрафиолету);
- ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;
- ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;
- ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:
- обладает теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;
- обладает стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.
Производится согласно ТУ 22.21.21-131-27564371 – 2023.
