Кросс ШКОН-КПВ-96(3) с кронштейном (корпус) ССД
ШКОН
шкаф кроссовый оптический настенный
КПВ
«книжка», пылевлагозащищенный
96
макс. емкость 96 портов (SC)
3
макс. количество модулей
С НДС

Цена без НДС:

Розница от 1 шт
10 218,06 ₽
Опт от 10 шт (-3%)
9 911,54 ₽
12 261,67 ₽ / шт
Розничная цена
12 261,70 ₽
Оптовая цена -3% (от 10 шт)
11 893,85 ₽
шт
Минимальный заказ 1 шт
В наличии 20 шт
110 шт
Срок поставки
В наличии
В случае отсутствия товара на складе, срок производства 3-4 недели
Указанный средний срок поставки носит справочный характер.

Временный срок поставки отражает текущую сезонную загруженность производства.

Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.
Консультация эксперта ССД
Мещанинов Дмитрий Сергеевич
Отвечу на все вопросы по товару

Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

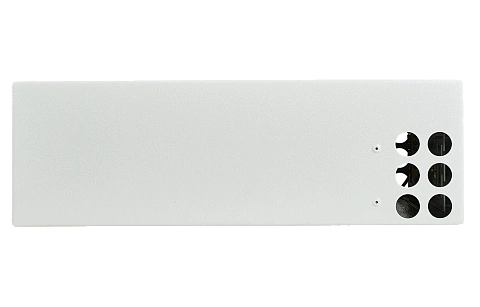

Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.

В отверстиях устанавливаются пылезащитные заглушки.

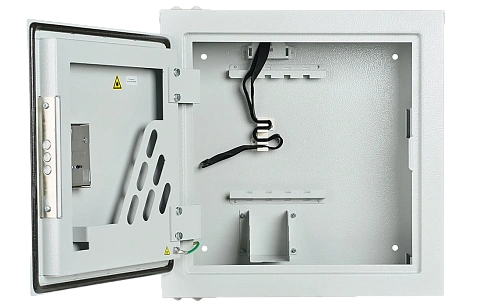

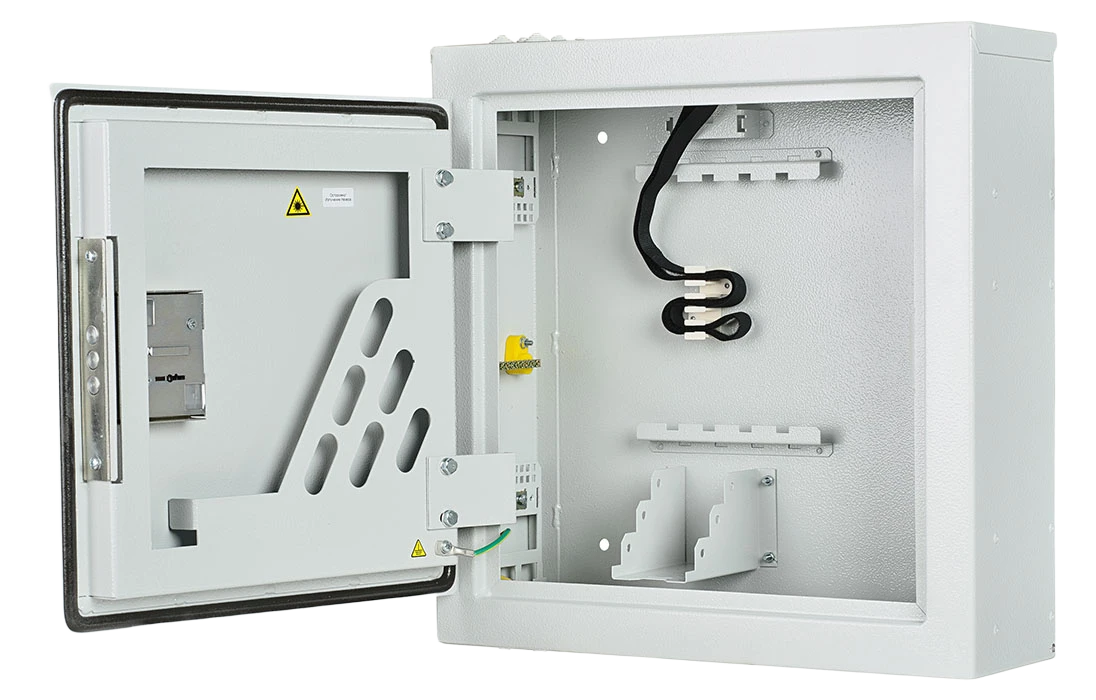

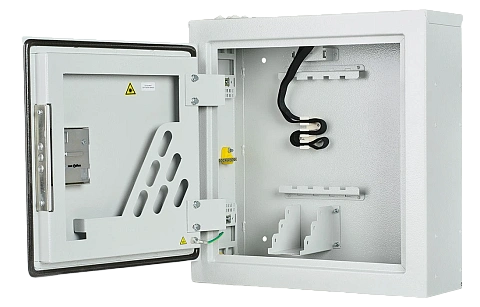

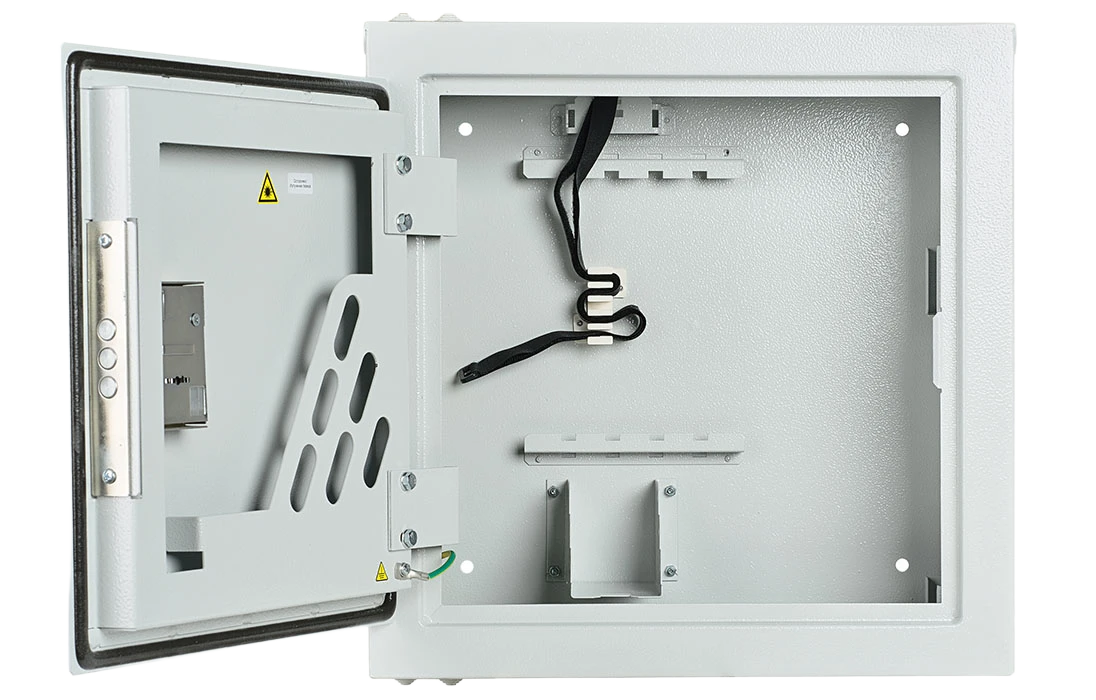

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.

В закрытом положении кроссовые модули защелкиваются один за другой.

При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.

Прочие характеристики
Тип корпуса
Пылевлагозащищенный
Материал корпуса
Сталь (толщина 2 мм)
Тип замка
Сувальдный
Кол-во кроссовых блоков
1
Макс. кол-во кроссовых модулей
3
Макс. кол-во разветвителей 1х8/1х16/1х32
8/4/2
Габариты корпуса разветвителей, мм
100х80х10/ 120х80х18
Макс. кол-во вводимых ОК
12
Макс. диаметр ОК, мм
20
Защищенность
IP54
Габаритные размеры:
Длина, мм
425
Ширина, мм
420
Высота, мм
137
Масса, кг
10,76
Комплектация
Корпус с дверью и замком
1
Шина заземления
1
Кронштейн кроссового блока
1
Заглушки кабельных вводов
12
Комплект монтажный
1
Логистические параметры
Объём, м³
0,0324
Вес, кг
15
