Системы серии ВОКС компании СВЯЗЬСТРОЙДЕТАЛЬ предназначены для ввода большого количества оптических кабелей (нескольких десятков и более) в конструктивы стандартизованных типоразмеров, монтажа и кросс-коммутации оптических волокон, организации входящих-исходящих и коммутационных кабелей (патчкордов). Подобные решения могут применяться в центрах коммутации волоконно-оптических сетей операторов связи (АТС, ЦУС), в сетях кабельного ТВ, в сетях доступа с идеологией «волокно-до-дома» (микрорайона, рабочего стола, и т.д.) (FTTx), в пассивных оптических сетях (PON), в кроссовых помещениях крупных бизнес-центров и пр.
Шкафы и стойки высокой плотности монтажа ОВ целесообразно использовать при концентрации в одной аппаратной большого количества оптических портов (не менее 200). Максимальная ёмкость решения высокой плотности составляет, как правило, не менее 1000 ОВ в одном конструктиве высотой 2 м, и 2,2 м. Отличительной особенностью решений такого рода является дополнительная функциональность применительно к вводу оптических кабелей, монтажу ОВ и кросс-коммутации оптических портов патчкордами.
Как правило, во внутреннем пространстве конструктива выделяются отдельные зоны для крепления многоволоконных кабелей, для сварки волокон и для выкладки и хранения запасов патчкордов, что сильно упрощает задачу монтажа и обслуживания (переключений) большого количества оптических портов. Кроме того, решение высокой плотности монтажа ОВ должно быть модульным и позволять наращивать емкость по мере роста сети и ввода новых кабелей. Система кабельного менеджмента должна обеспечивать монтаж новых кабелей и переключение действующих без негативного влияния на ранее смонтированные волокна.
Решение высокой плотности монтажа оптических волокон ВОКС предназначено для использования в центральных офисах операторов, в случаях, когда общее число волокон входящих и исходящих оптических кабелей достигает 200 и более.
Номинальная ёмкость кросса ВОКС-Б-93 составляет 960-1280 портов стандартного формфактора (соединители FC или SC) в одном конструктиве. При использовании малогабаритных соединителей (LC) емкость может быть удвоена. Для увеличения общей ёмкости кросса изделия ВОКС можно объединить, устанавливая их «бок о бок» или «спина к спине».
Входящие линейные и распределительные кабели фиксируются и разделываются до модулей в разветвительных узлах ввода (узлах ВКР). Здесь же при необходимости происходит заземление металлических элементов кабелей.
Узлы ВКР-3 размещаются на несущих панелях. На одной панели может размещаться 4 таких узла. Одна несущая панель предустановлена в шкафу ВОКС-ФП в состоянии поставки. Дополнительно можно установить до 5 несущих панелей.
Ввод кабелей возможен как сверху, так и снизу, в зависимости от места установки несущих панелей с узлами ВКР-3.
От узлов ввода оптические волокна в специальных транспортных трубках поступают в кроссовые модули, где свариваются с пигтейлами. На лицевой панели кроссового модуля устанавливаются оптические адаптеры. Для удобства монтажа и обслуживания волокон кроссовые модули вместе с кассетой и панелью с адаптерами могут выдвигаться или поворачиваться (в зависимости от конструкции). Кроссовые модули объединяются в блоки, которые, в свою очередь, монтируются на конструктиве.
Для выкладки и хранения запасов патчкордов, подключенных к портам кроссовых модулей, используются органайзеры различной конфигурации, позволяющие повысить надежность эксплуатации и минимизировать временные потери при эксплуатации кросса в частности, при переключениях.

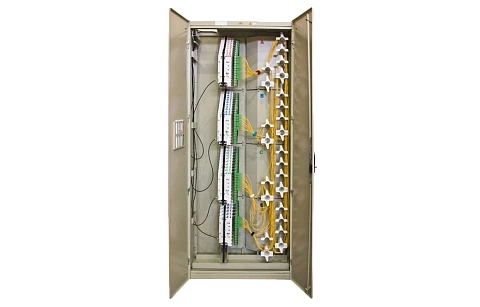

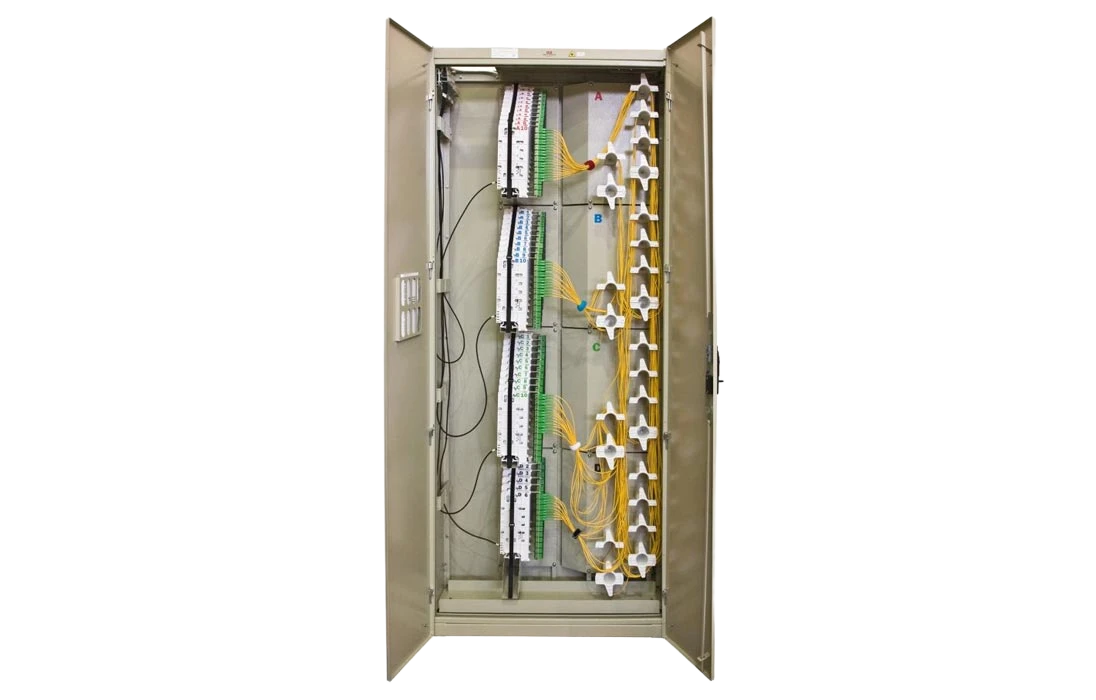

Решение ВОКС-Б (волоконно-оптическая коммутационная система, боковой доступ к кроссовому полю) базируется на специализированном шкафе глубиной 300 мм и высотой 2200 мм. Шкаф может иметь ширину 600 мм или 900 мм, в зависимости от ёмкости.
В решении ВОКС-Б выделены следующие функциональные зоны:
• зона ввода, разделки и фиксации ОК;
• зона монтажа и коммутации ОВ;
• зона выкладки и хранения запасов патчкордов.
Зона ввода ОК организуется в верхней или нижней части шкафа с использованием узлов ввода ВКР-3 и несущих 10''. В центральной части шкафа располагается зона монтажа и кросс-коммутации волокон.
Зона выкладки и хранения запаса соединительных шнуров расположена сбоку от зоны коммутации, здесь же установлены органайзеры.
Кроссовый блок
В кроссах ВОКС-Б-93 используются кроссовые блоки на 10 кросс-модулей ёмкостью 240 портов FC или SC. При использовании соединителей LC ёмкость может быть удвоена.
Всего в шкафах ВОКС-Б-93 устанавливается 4 кроссовых блока.
Кроссовый модуль
Конструктивной особенностью данного решения является монтаж и кросс-коммутация ОВ в откидных кроссовых модулях, объединенных в кроссовые блоки. Каждый модуль содержит кассету для укладки ОВ и панель с адаптерами (до 24 FC или 32 SC). В собранном состоянии модули размещаются в блоке вертикально, при этом адаптерные панели образуют кроссовое поле. При повороте модуля в горизонтальное положение обеспечивается удобный доступ к адаптерам и пигтейлам. Для монтажа модуль свободно снимается с блока за счет запаса длины транспортных трубок.
