POLT-01/5x35-70-L12 (CN8803-097)

Номенклатурный номер: 120401-00267 Скопировано в буфер обмена

Описание (PDF)

Задать вопрос

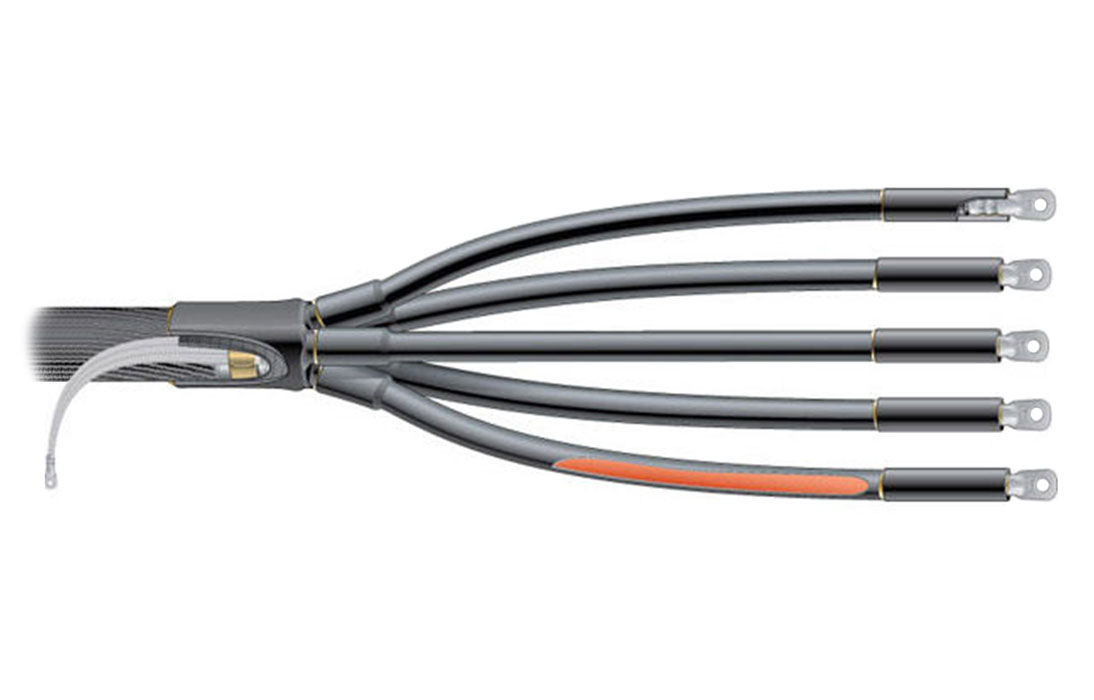

Концевые муфты для 3-х, 4-х и 5-и жильных кабелей с пластмассовой изоляцией с броней или без брони.

Кабель: ВВГ, АВВБ, ВВбШв, АПвВБбШв, NAYBY, N(A)YY, N2XY, AXMK, AMCMK, MCMK.

Конструкция для кабелей с пластмассовой изоляцией:

Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей. Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой манжеты с клеем. Для одножильных кабелей требуются только манжеты с клеем для герметизации наконечников. Все материалы обладают стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Непаянная система заземления, состоящая из роликовой пружины и провода заземления, включается в комплект для кабелей с броней. В случае необходимости защиты изоляции жил от ультрафиолетового воздействия на жилы устанавливают дополнительные термоусаживаемые изоляционные трубки CGPT, которые заказываются отдельно. Все концевые муфты могут быть заказаны как в комплекте, так и отдельными компонентами. Комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12 и, соответственно, модификация L16 под болт М16.

Примечания:
• все муфты для 3-х жильного кабеля включают материалы для заземления оболочки;
• для заказа муфт без наконечников убрать из обозначения -L12;
• концевые муфты и компоненты для других типов кабелей могут быть заказаны по запросу;
• все концевые муфты могут заказываться с модификацией -L12, или -L16 по запросу;
• лента S1052 и трубка MWTM заказываются отдельно.

Перейти к сопутствующим товарам

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта

Панков Леонид Валерьевич

Тел.: +7 (495) 786-34-34, доб. 473

E-Mail: pankov@ssd.ru

Отправить запрос

Параметры товара

Характеристики

Кол-во жил кабеля	5
Тип изоляции	Пластмасса
Тип муфты	Концевая
Комплектация	С наконечниками
Тип кабеля	Без брони
Допустимое напряжение, кВ	1
Сечение проводника, мм²	35/50/70
Длина (L2), мм	100
Длина (L3), мм	165

Логистические параметры

Объем, м3:	0,021600
Вес, кг.:	0,75
