Номенклатурный номер: 130105-01019 Скопировано в буфер обмена

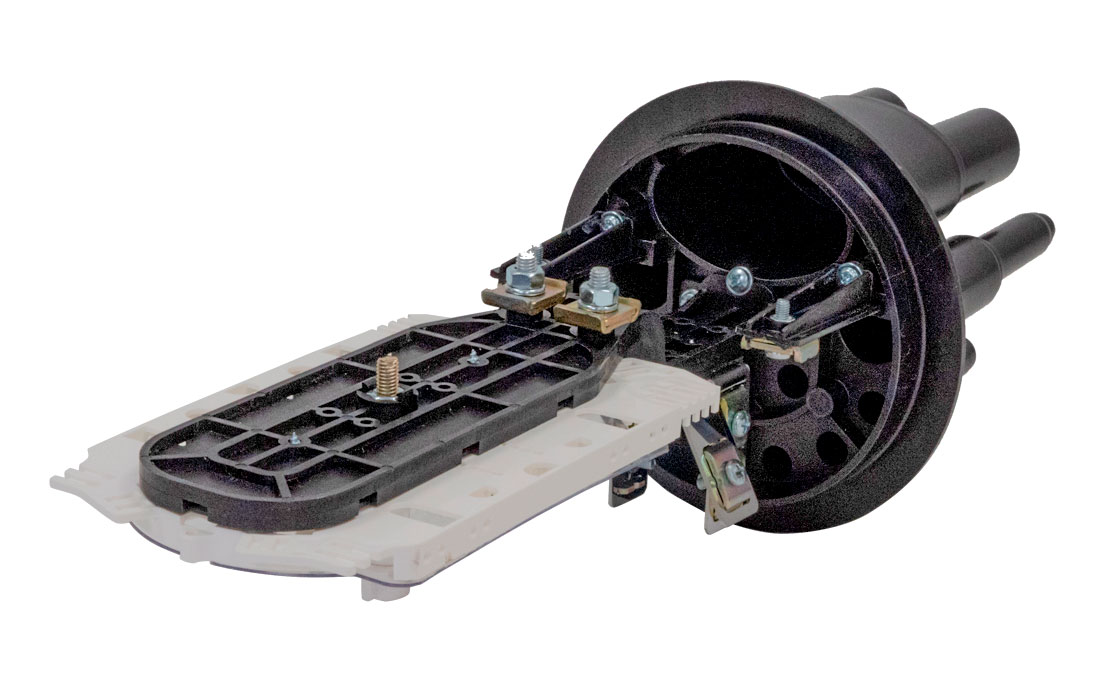

Муфта МТОК-Т6/144-1КТ3645-К ССД внешний вид 1

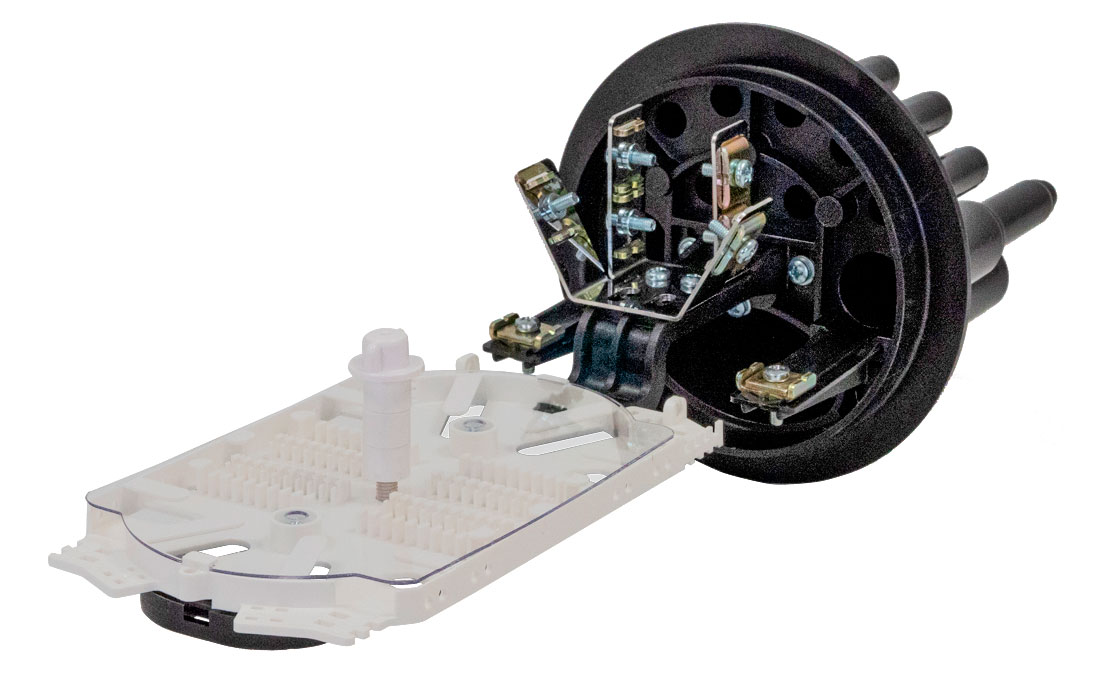

Муфта МТОК-Т6/144-1КТ3645-К ССД внешний вид 2

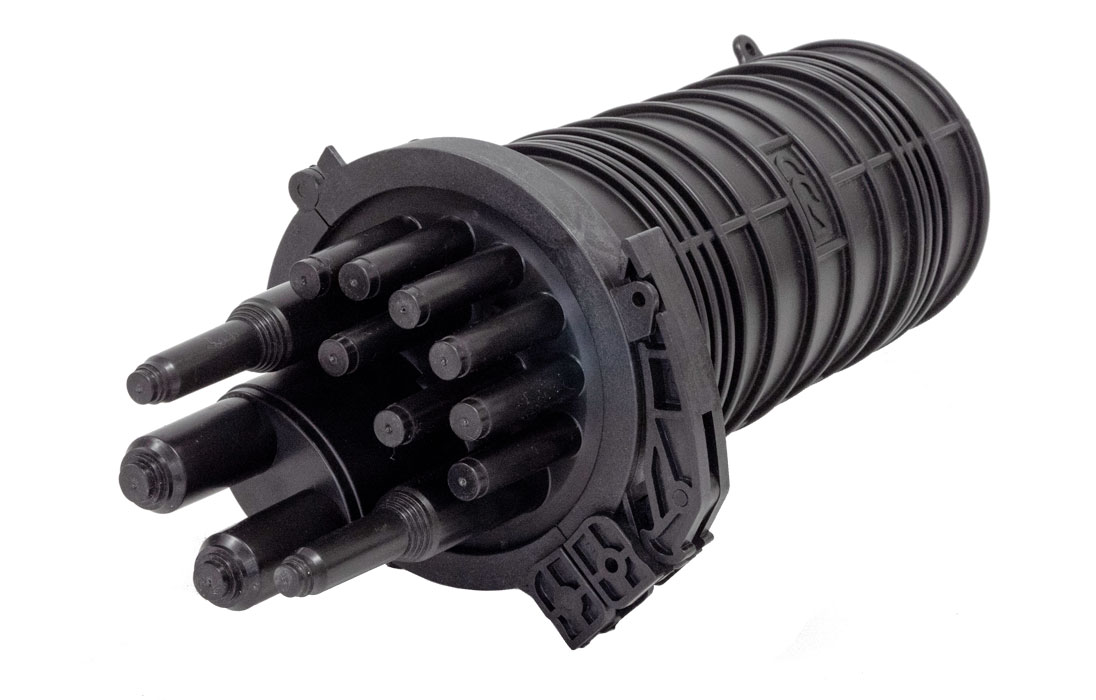

Муфта МТОК-Т6/144-1КТ3645-К ССД внешний вид 3

Описание (PDF)

Предназначена для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе, в кабельной канализации и внутри технических помещений (чердаках, подвалах). В том числе может применяться при строительстве сетей FTTH/PON.

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию- ввод ОК и дроп-кабелей производится с одной стороны. Корпус герметизируется уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком. Герметизация вводимых ОК и дроп-кабелей осуществляется термоусаживаемыми трубками.

Особенностью муфты является наличие большого числа патрубков для ввода дроп-кабелей, которые герметизируются ТУТ, что позволяет размещать муфту как на опорах, так и в колодцах кабельной канализации.

Конструкция муфты обеспечивает:
• ввод и крепление двух ОК наружным диаметром до 20 мм- через крайние цилиндрические патрубки ступенчатой формы;
• ввод и крепление двух ОК наружным диаметром до 22 мм- через цилиндрические патрубки ступенчатой формы, расположенные на овальном патрубке;
• ввод и крепление транзитного кабеля или двух отдельных кабелей наружным диаметром до 25 мм через овальный патрубок;
• ввод и крепление 8 абонентских ОК наружным диаметром до 8 мм;
• размещение до 144 сростков оптических волокон (КДЗС 4525);
• транзитный ввод ОК, с двумя ответвлениями и вводом восьми абонентских дроп-кабелей одновременно.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 03.05.2024 3 045.00 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, с НДС: по запросу
Цена розничная, Без НДС: на 03.05.2024 2 537.50 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, без НДС: по запросу
Наличие у дистрибьюторов - 11 шт
Параметры товара
Характеристики
Кол-во сварных соединений 144
Тип кассет КТ-3645
Макс. кол-во кассет 4
Кол-во вводов:
- круглый для дроп-кабеля, до 8 мм 8
- круглый ступенчатый, до 20 мм 2
- круглый ступенчатый на овале, до 21 мм 2
- овальный, до 25 мм/транзит 2/1
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Размещение Опора, колодец КК
Температура эксплуатации, ºС -60...+70
Габаритные размеры, мм:
- длина 433
- диаметр 188
Масса, кг 1,4
Комплектация
Корпус (оголовник,кожух, хомут) 1 шт.
Кассета КТ-3645 1 шт.
Крышка кассеты КТ 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Трубка ТУТ 33/8 для ОК 2 шт.
Трубка ТУТ 19/5 для ОК 2 шт.
Трубка ТУТ 8/2 для дроп-кабелей 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,016351
Вес, кг.: 1,42
