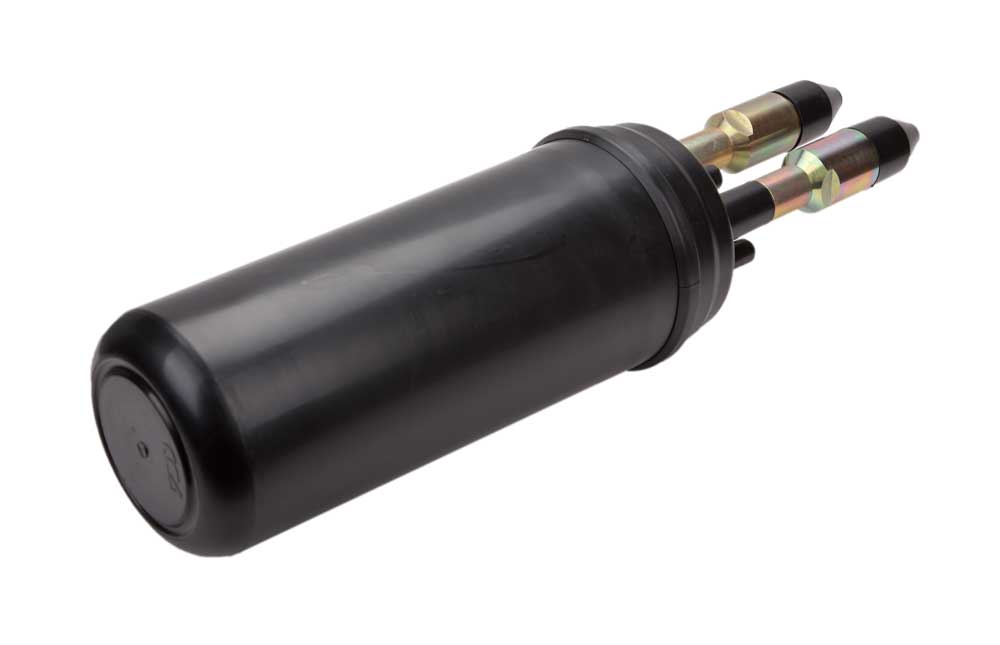

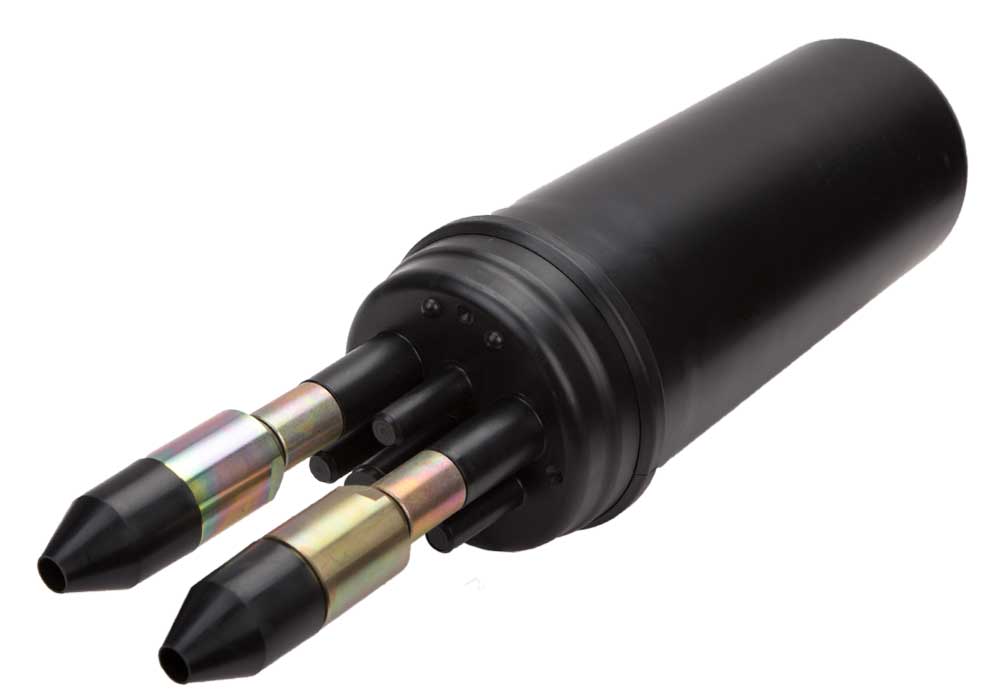

Муфта МТОК-А1/240-1КД4845-К-88 ССД

Предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

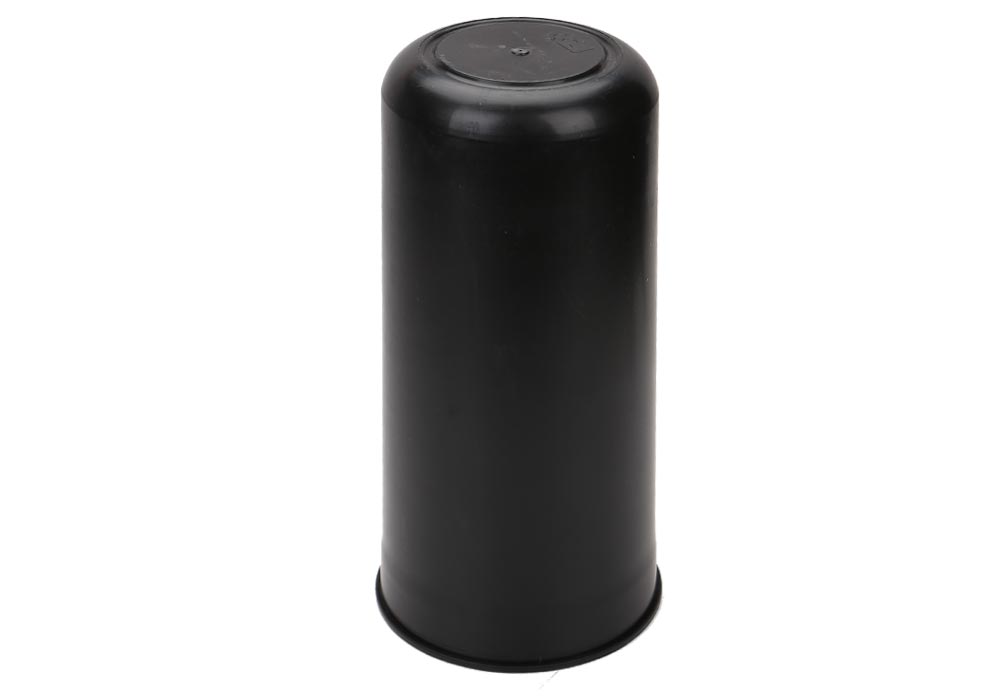

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

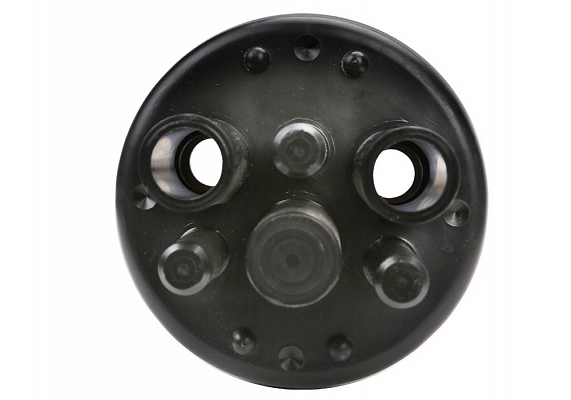

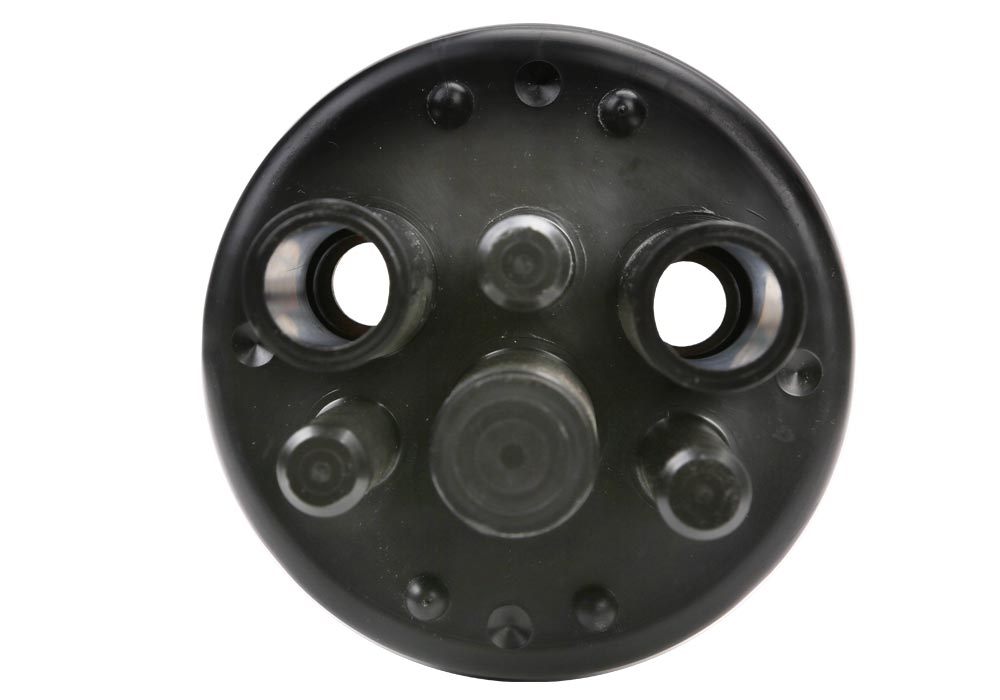

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. На оголовнике муфты установлена специальная изолирующая пластина, которая в сочетании со специальными вводами обеспечивает уникальные характеристики и возможности:

- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),

- защита от скручивания бронированных ОК в процессе эксплуатации,

- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),

- возможность изолирования или соединения брони всех ОК непосредственно в муфте,

- обеспечение продольной герметизации вводимых ОК,

- возможность вывода от брони каждого ОК провода заземления (КИП).

Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №7 или №8. Также имеется вариант комплекта муфты с одним вводом №7 и одним вводом №8.

Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Способ герметизации проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.

В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».
