Муфта МПО-Ш4/24-К ССД
Номенклатурный номер:
130105-01041
Скопировано в буфер обмена
Описание (PDF)
Проходная оптическая муфта МПО-Ш4 предназначена для монтажа подвесного оптического кабеля, размещения на опорах, стенах и в технических помещениях.

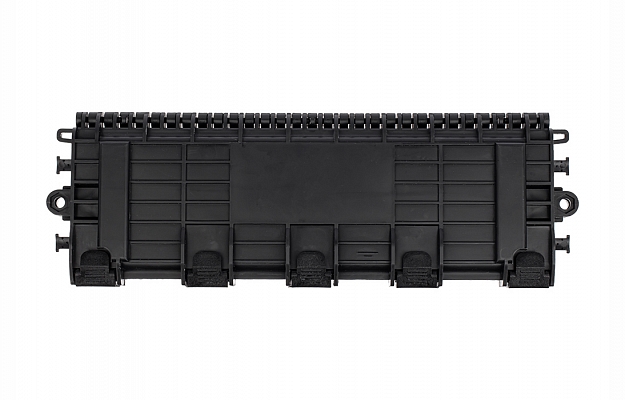

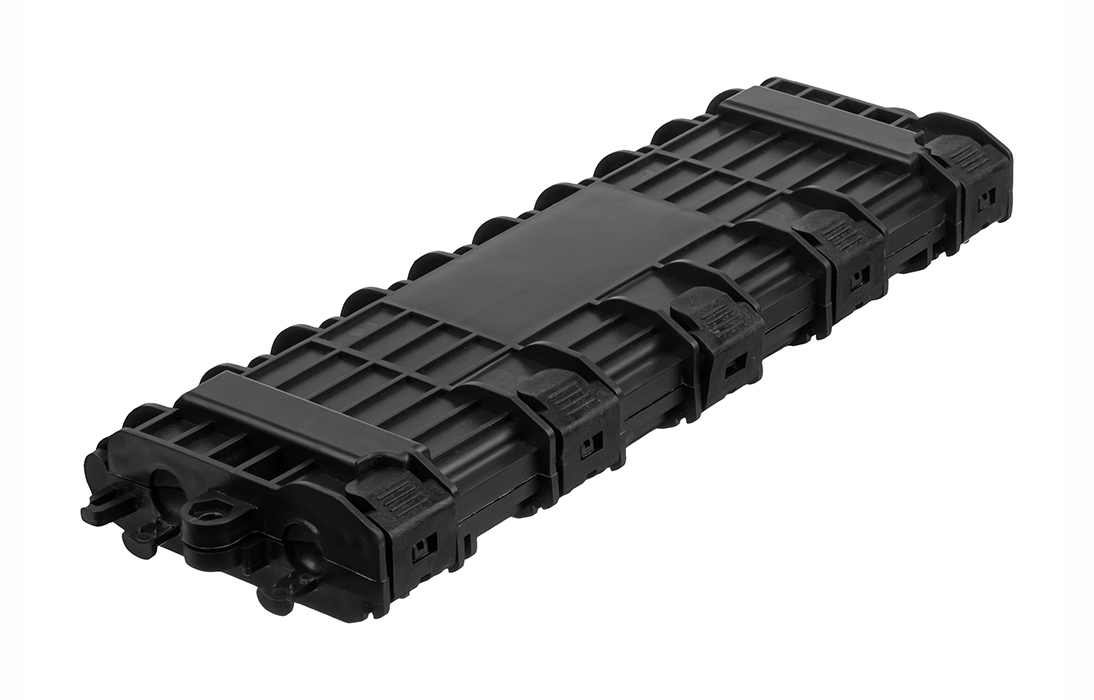

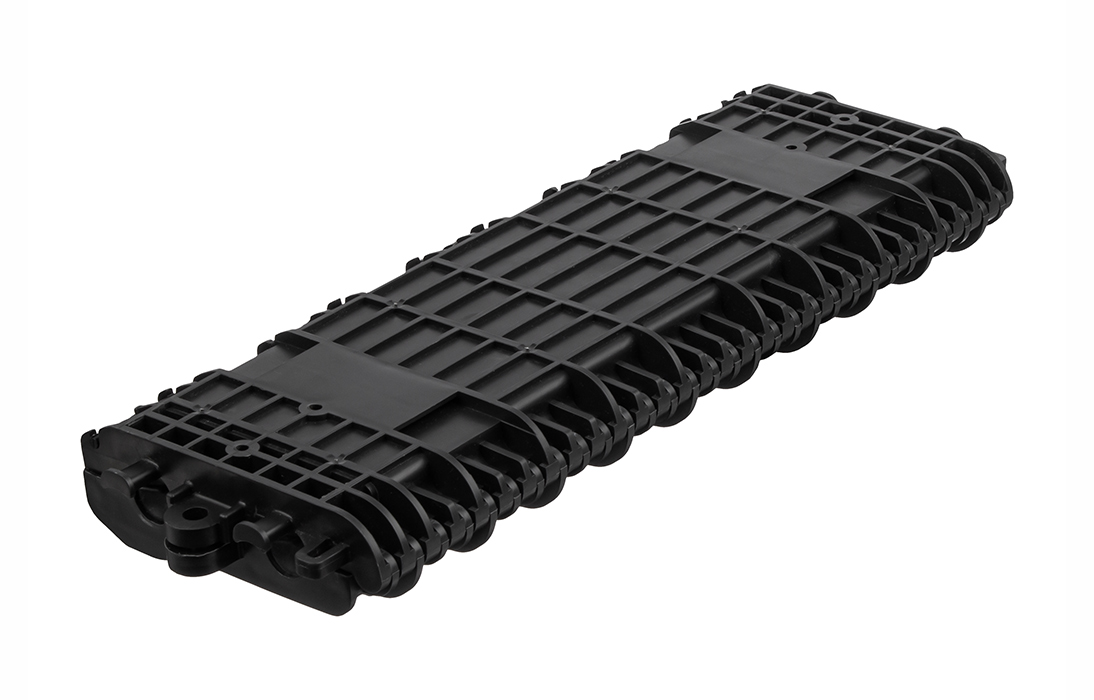

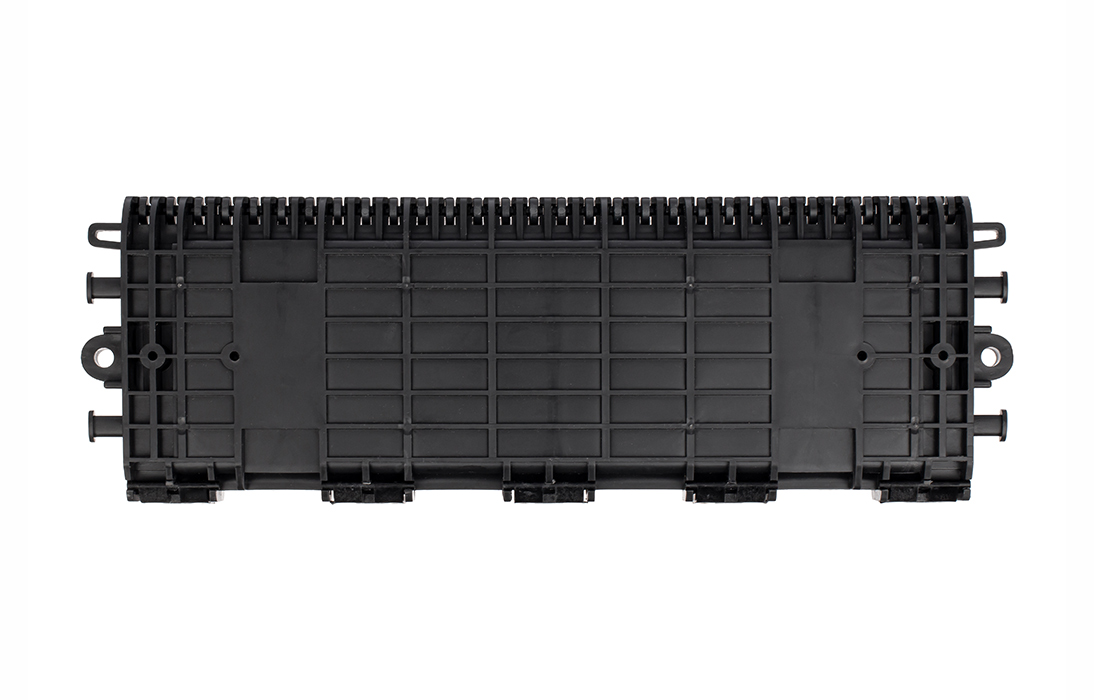

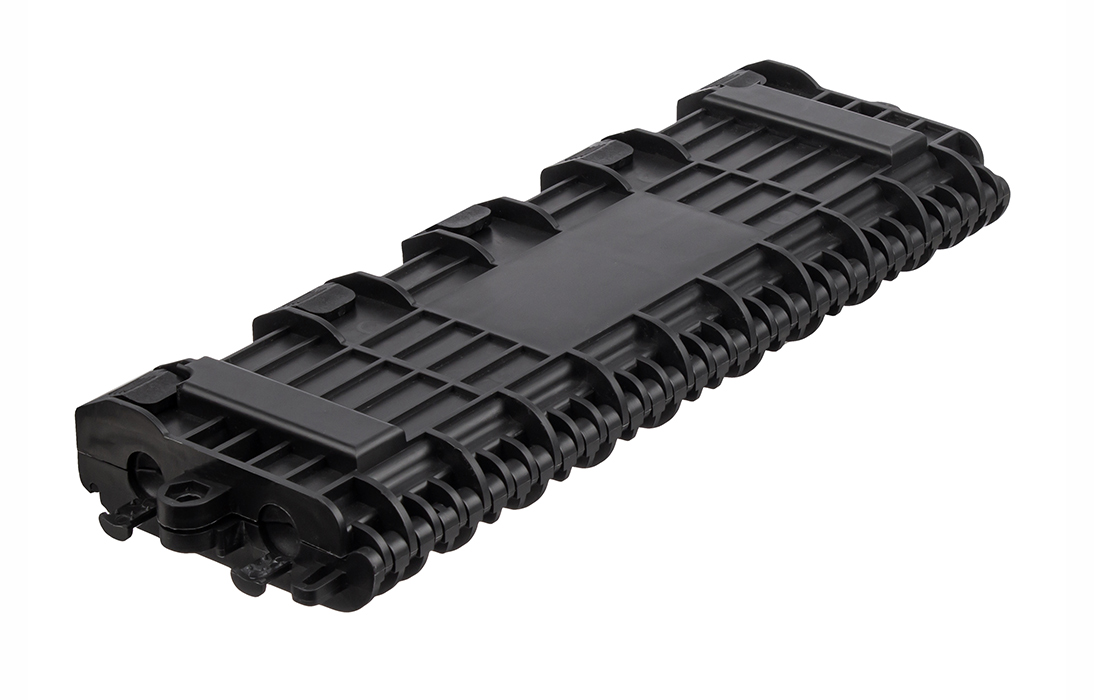

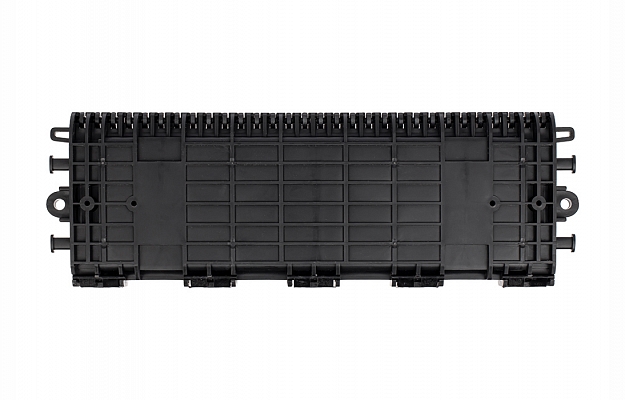

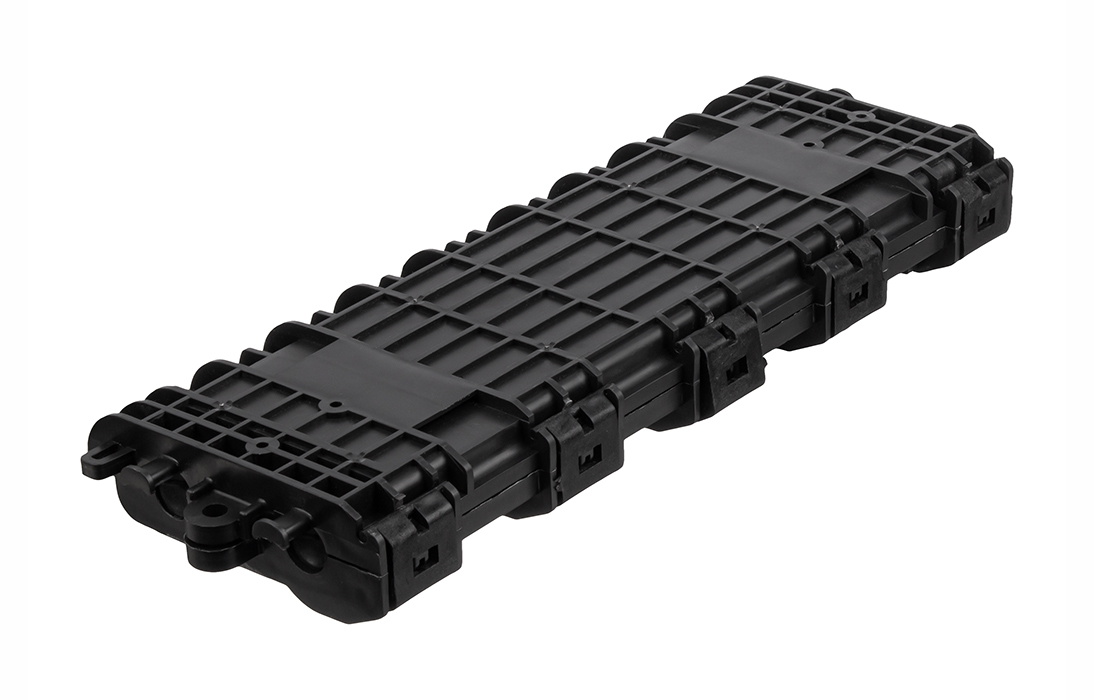

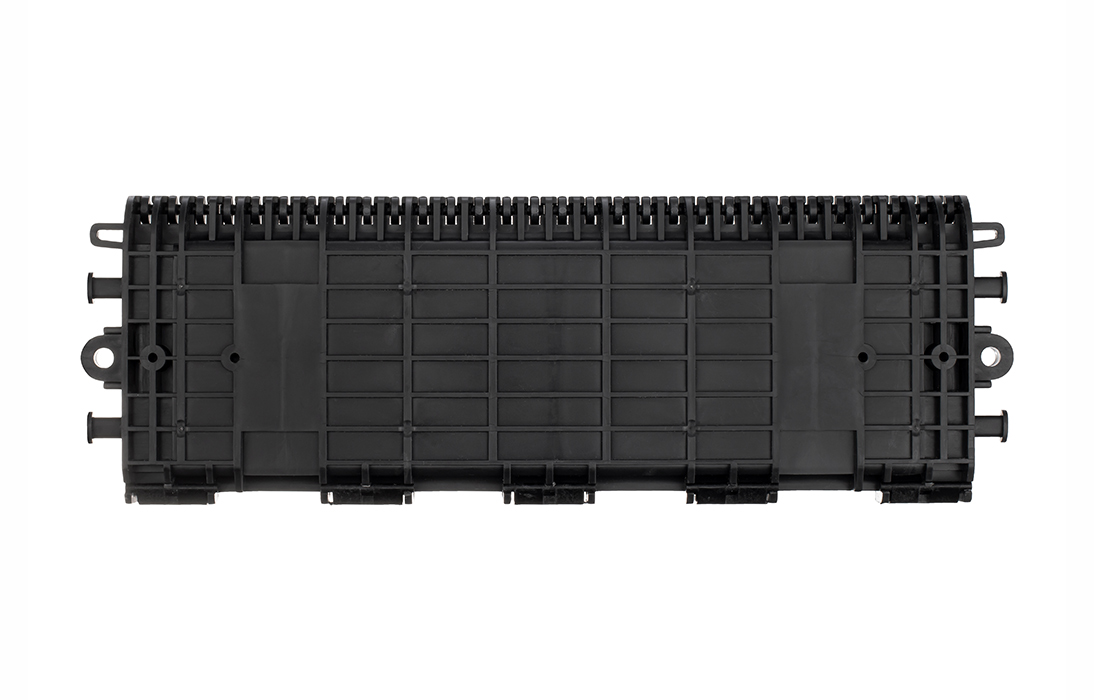

Муфта представляет собой плоский, малогабаритный, пыле-, влагозащищённый контейнер прямоугольной формы.
Муфта МПО-Ш4 пригодна для использования как внутри, так и снаружи помещений, а компактные размеры дают возможность поместить муфту в условиях ограниченного пространства. Корпус муфты устойчив к ультрафиолету, различным атмосферным воздействиям.

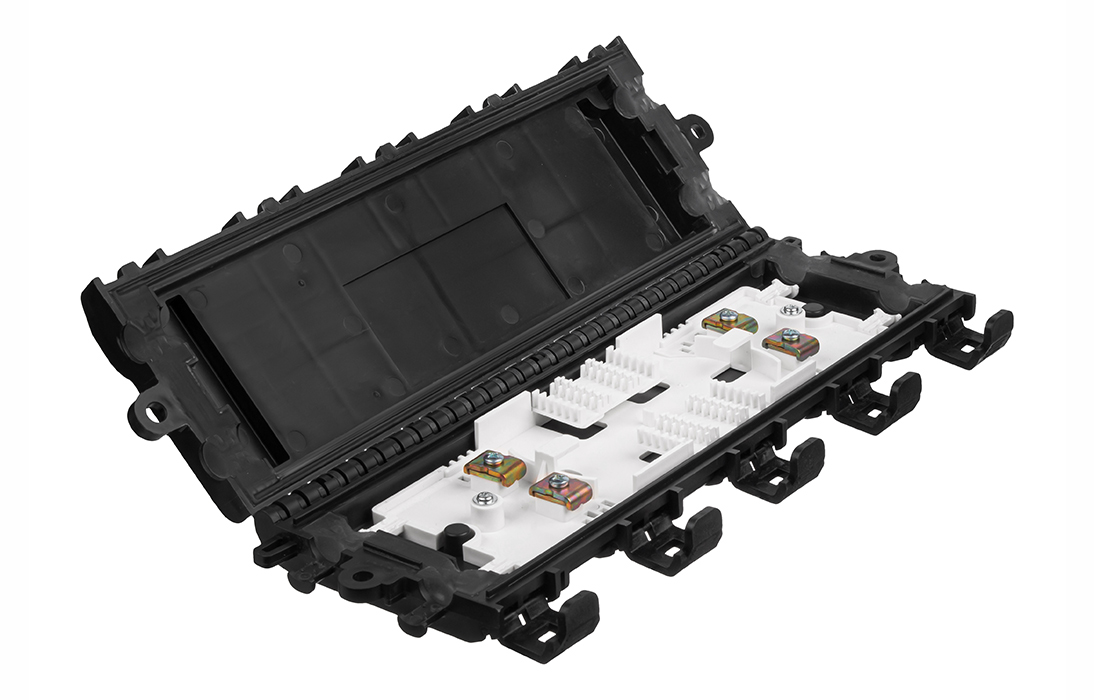

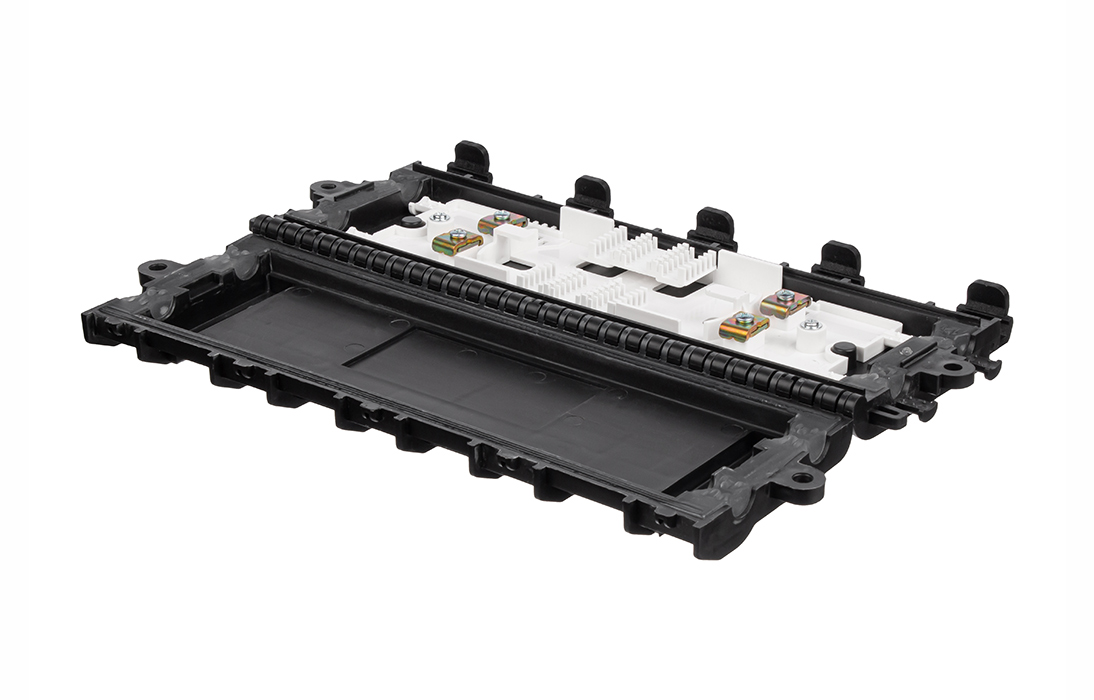

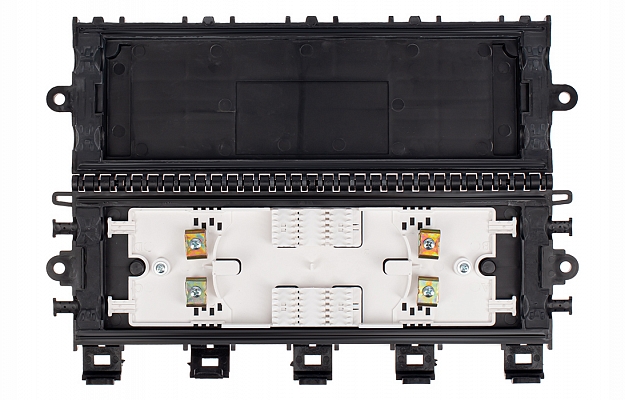

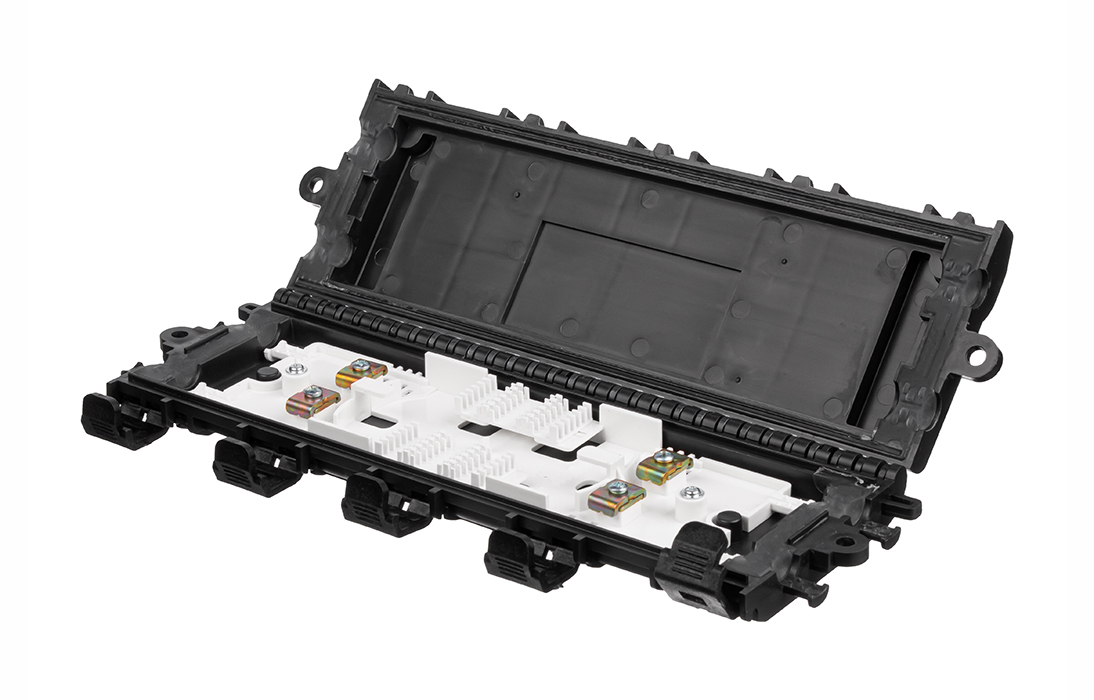

Внутри корпуса установлена монтажная панель (вставка-кассета), на которой расположены крепления для фиксации центральных силовых элементов, два «навесных» ложемента Л12-4525, под которыми предусмотрено пространство для укладки оптических волокон.

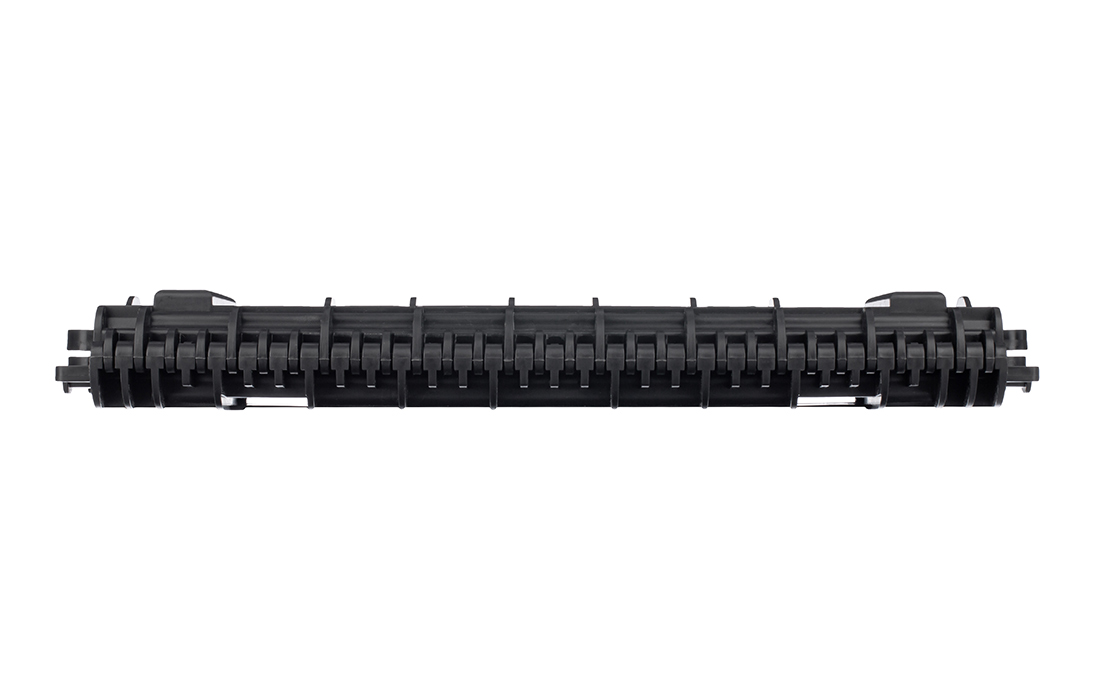

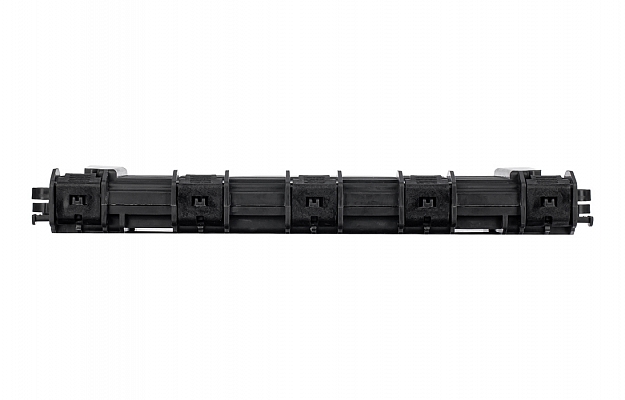

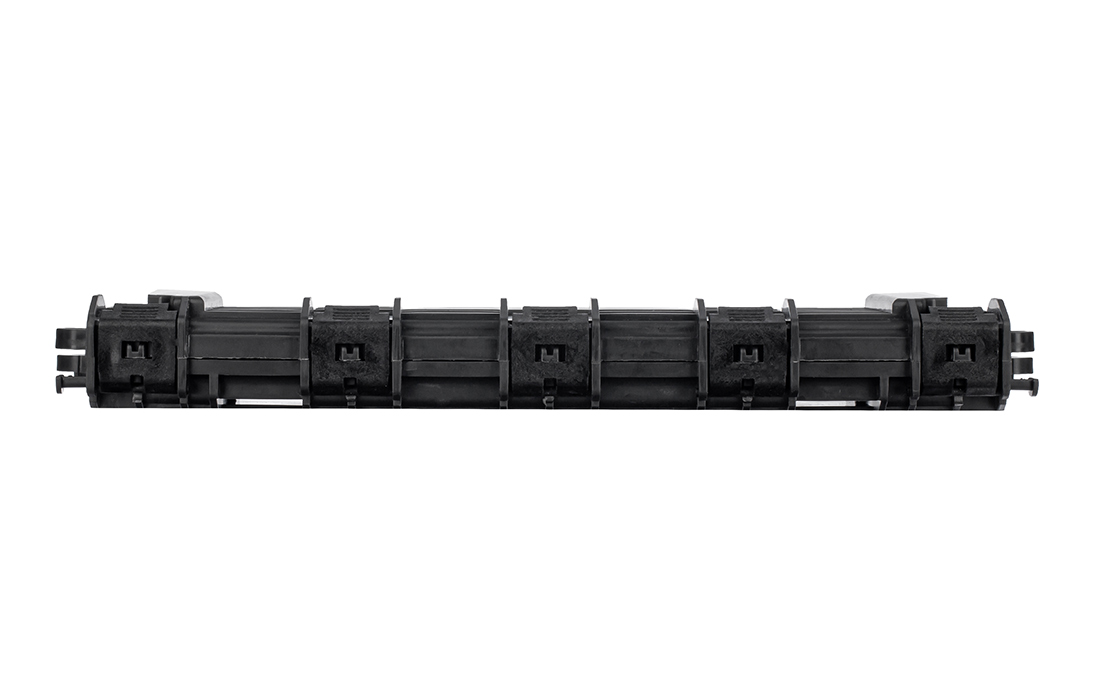

Фиксация и герметизация крышки и корпуса - при помощи сплошной мощной петли с одной стороны и пяти пластиковых защелок с противоположной стороны, а места ввода кабелей и их уплотнений дополнительно соединяются двумя болтами.

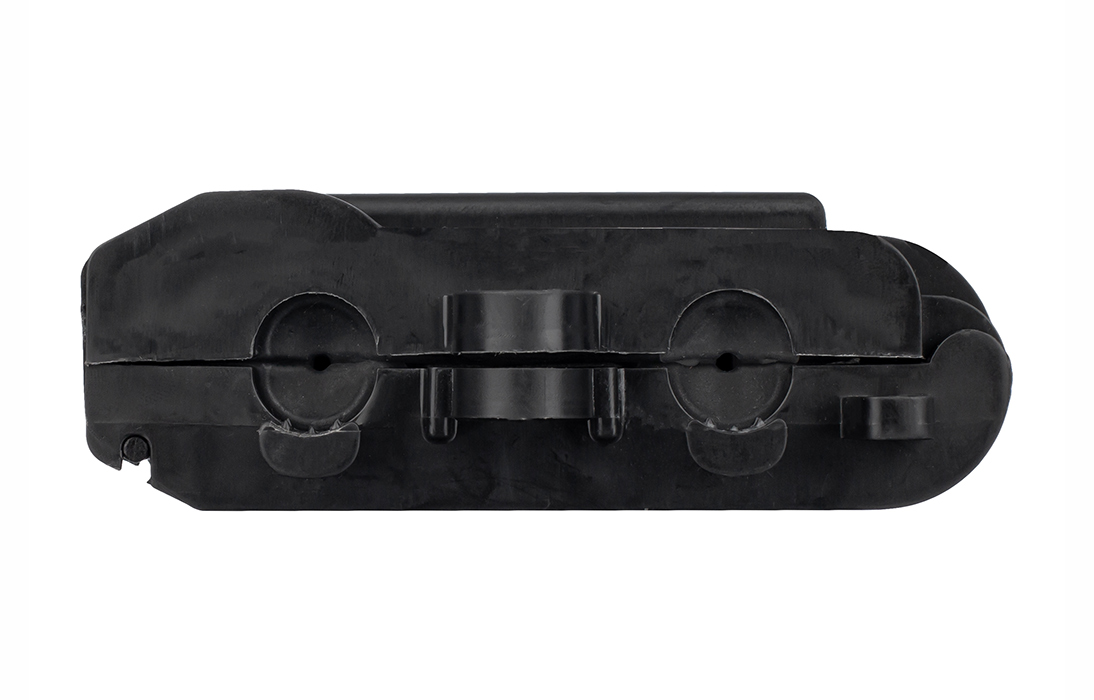

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гелевый уплотнитель, с помощью которого осуществляются как герметизация корпуса, так и герметизация введенных кабелей.
Фиксация вводимых кабелей - пластиковыми стяжками или червячными металлическими хомутами, которые устанавливаются на литые Т - образные выступы с наружной стороны корпуса муфты и на вставке-кассете внутри корпуса.
Конструкция муфты обеспечивает:
- механическую герметизацию кабелей и корпуса;
- легкий доступ во время монтажа к сварным соединениям;

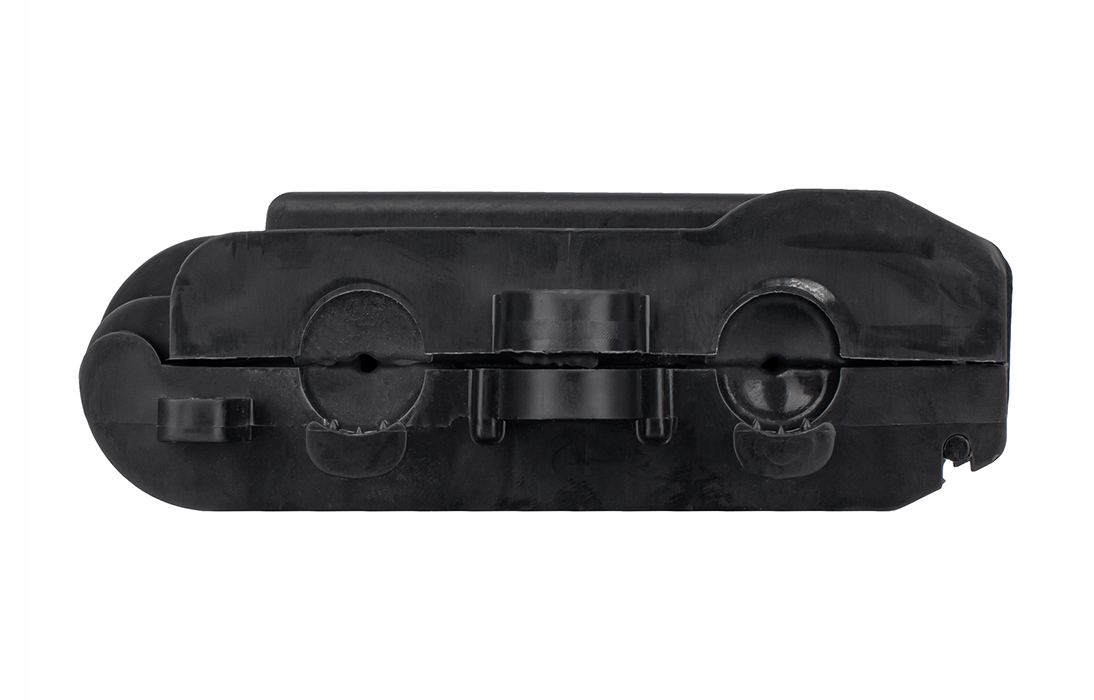

- ввод и крепление до четырех ОК с диаметром наружной оболочки до 13мм;
- размещение до 24 сростков оптических волокон при помощи ССД КДЗС 4525;
- крепление корпуса к опоре металлической монтажной лентой.
