Муфта МПО-Ш1/96-4КС2445-К ССД

Номенклатурный номер: 130105-00985 Скопировано в буфер обмена

Муфта МПО-Ш1/96-4КС2445-К ССД внешний вид 2

Муфта МПО-Ш1/96-4КС2445-К ССД внешний вид 3

Муфта МПО-Ш1/96-4КС2445-К ССД внешний вид 4

Муфта МПО-Ш1/96-4КС2445-К ССД внешний вид 5

Описание (PDF)

Задать вопрос

Предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

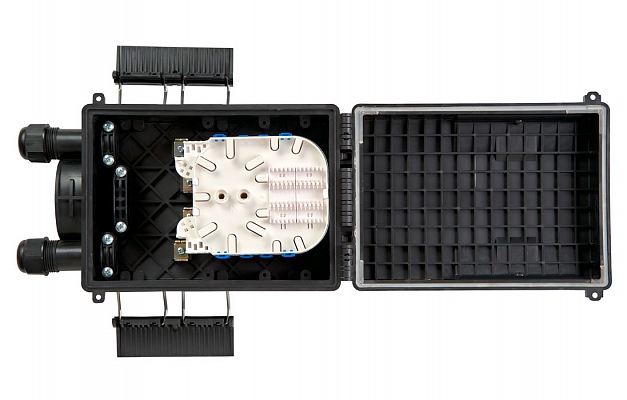

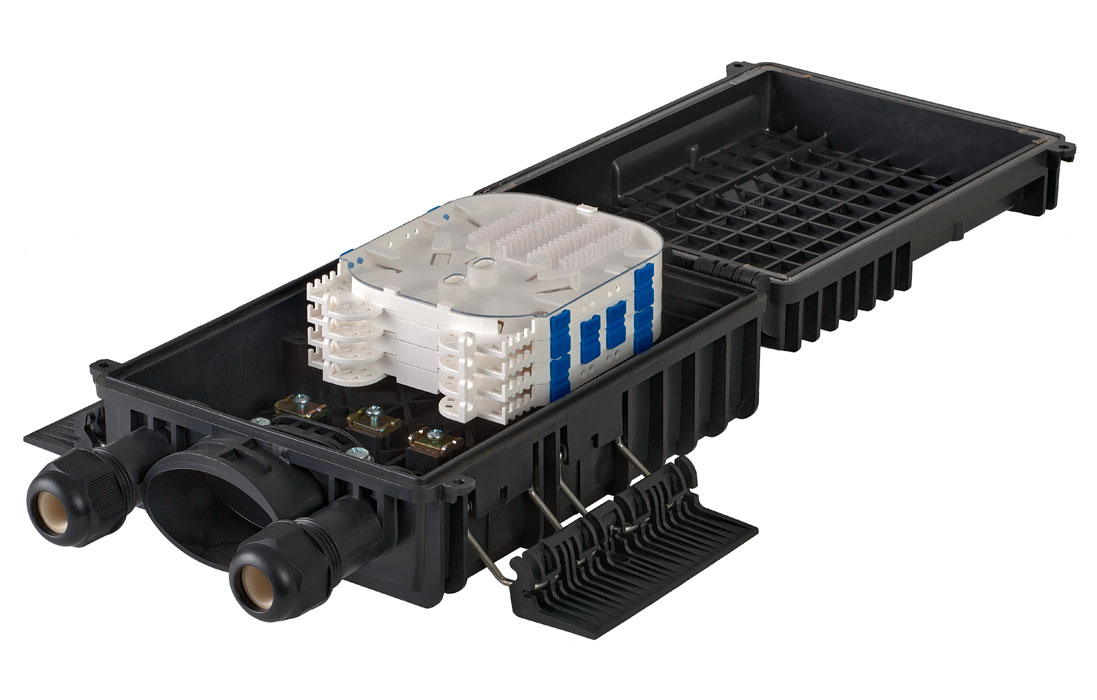

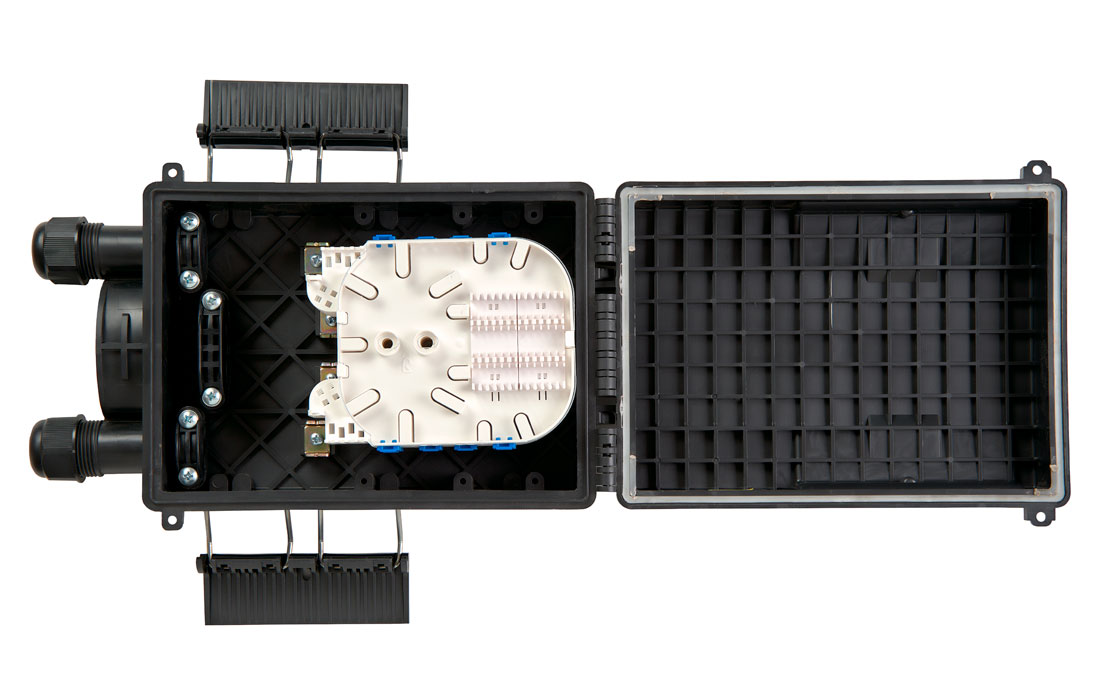

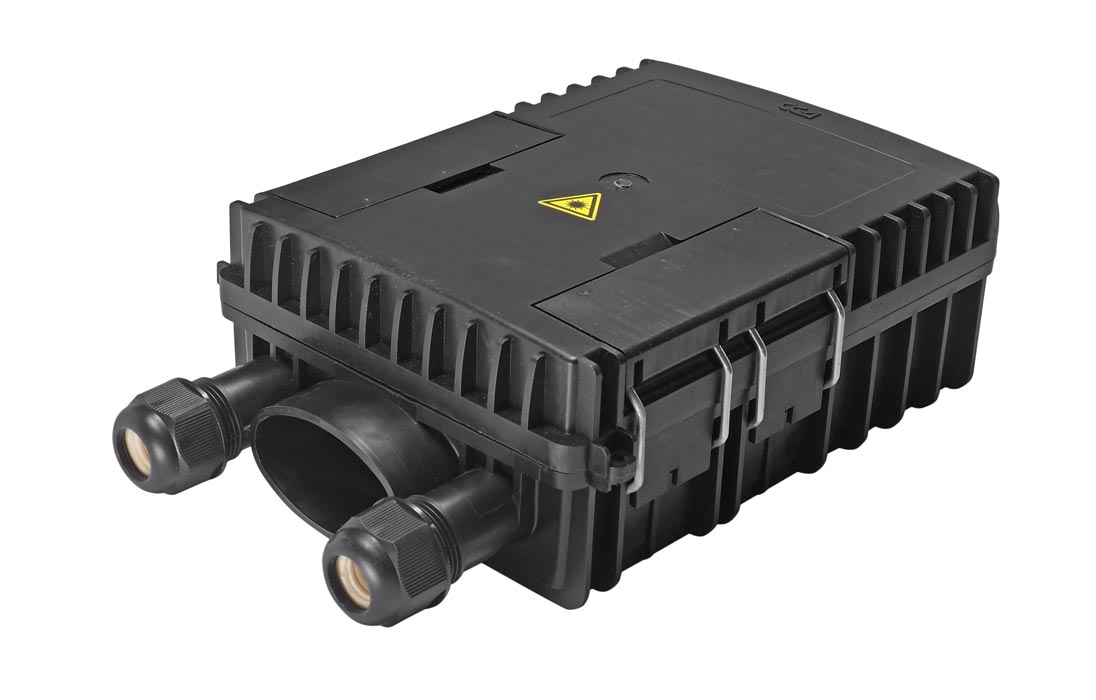

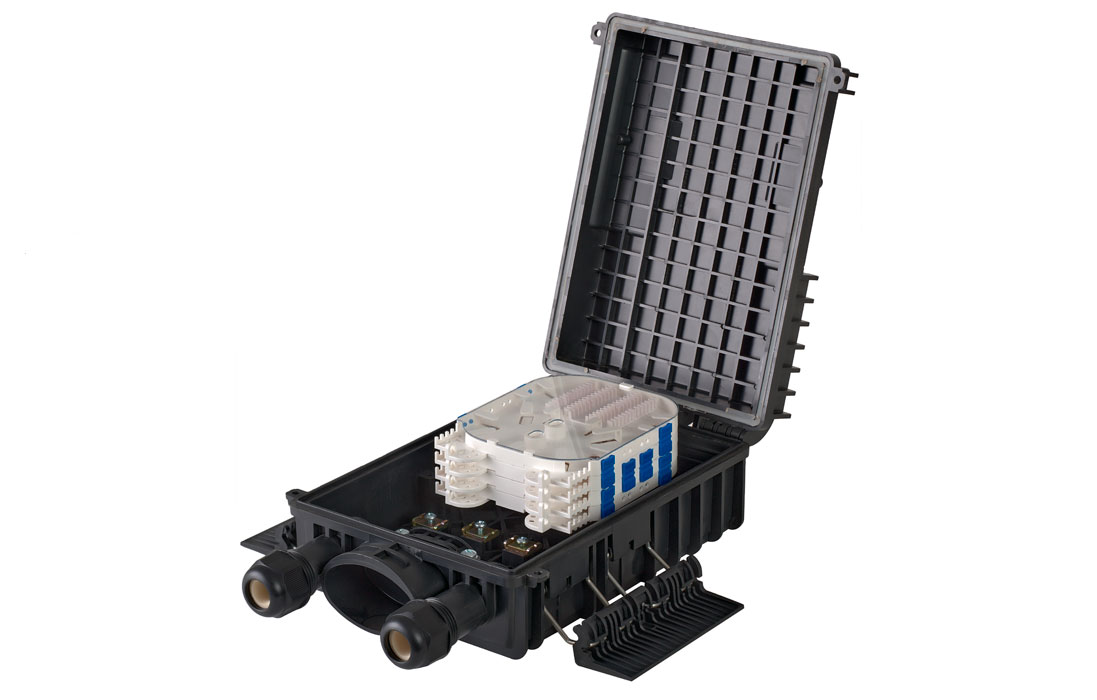

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Муфта имеет два круглых патрубка с фитингами и один овальный. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Транзитный ввод оптического кабеля так же герметизируется механически с использованием специального комплекта ввода. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до четырёх ОК с диаметром наружной оболочки от 4 до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 96 сростков оптических волокон (КДЗС 4525).

Муфта поставляется с элементами крепления к опоре или стене.

Перейти к сопутствующим товарам

В корзину

шт

Добавить

Прайс-лист

С НДС: БЕЗ НДС:

РУБ EUR USD

Цена розничная, с НДС: на 22.12.2024	2 275.10 руб.

Оптовое кол-во:	15 шт
Оптовая скидка:	3%
Цена оптовая, с НДС:	2 206.85 руб.

Цена розничная, Без НДС: на 22.12.2024	1 895.92 руб.

Центральный склад (МО, Домодедово)	0 шт
Склад ЖБИ (Москва)	0 шт

Региональный склад (Новосибирск)	0 шт

Региональный склад (Екатеринбург)	0 шт

Параметры товара

Характеристики

Кол-во сварных соединений	96
Тип кассет	КС-2445
Макс. кол-во кассет	4
Кол-во вводов:
- круглый фитинговый	2
- овальный	2
Герметизация корпуса	Эластомер
Герметизация вводов	Механическая
Защищённость	IP66
Температура эксплуатации, ºС	от -60 до +70
Габаритные размеры:
- длина, мм	310
- ширина, мм	190
- высота, мм	92
Масса, кг	1,4

Комплектация

Корпус	1 шт.
Кассета КС-2445	4 шт.
Крышка кассеты КС-2445	1 шт.
Гильзы КДЗС 4525	100 шт.
Фиксатор ЦСЭ	4 шт.
Вкладыш уплотнительный 4-10 мм для фитинга	2 шт.
Вкладыш уплотнительный 10-16 мм для фитинга	2 шт.
Вкладыш уплотнительный для плоского кабеля 3х7 мм для фитинга	2 шт.
Заглушка кабельного ввода	1 шт.
Силикагель пакет	1 шт.
Комплект маркеров и стяжек	1 шт.

Логистические параметры

Объем, м3:	0,006338
Вес, кг.:	1,3

Маркировка

МПО	—	муфта плоская оптическая
Ш	—	аббревиатура муфты
1	—	номер исполнения
96	—	емкость муфты 64 ОВ
4	—	4 кассеты в комплекте
КС-2445	—	кассета типа КС-2445
К	—	наличие КДЗС в комплекте
