← Модульное заземление

Передовая технология модульного заземления предлагает простой способ соединения грунта и проводящего материала при устройстве эффективного заземления ведомственных сетей, объектов станционной связи, а также жилых и промышленных построек. Суть модульности проекта заключается в сборной конструкции и возможности в ходе монтажа накручивать дополнительные секции, удлиняя электрод до необходимых значений. На практике преимущество получила модульно-штыревая система с использованием специальных резьбовых муфт.

Конструктивные особенности модульного заземления

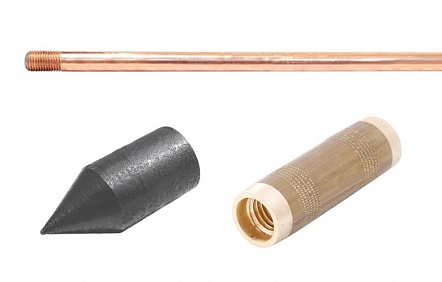

Заземлительные контуры, выполненные согласно модульно-штыревых стандартов, в зависимости от задачи и требуемого проектного сопротивления заземлителей могут устраиваться в одноточечном или многоточечном исполнении. В промышленных масштабах выпускаются готовые комплексы с полной комплектацией элементов для надежного монтажа. В число хорошо сопрягаемых составляющих модульного заземления входят:

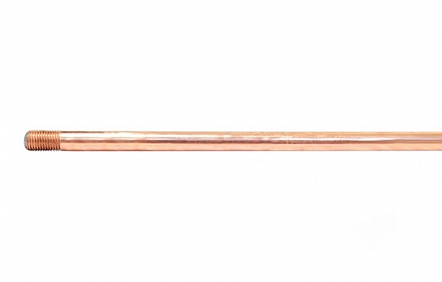

• вертикальный заземляющий модуль-электрод 1,5 м из омедненной стали с наружной резьбой на концах;

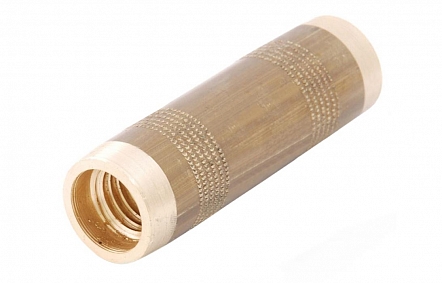

• муфты соединительные из омедненной стали с внутренней резьбой;

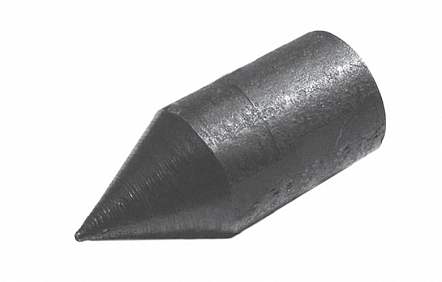

• наконечник стартовый заостренный, разновидность зависит от типа грунта;
• посадочная площадка для передачи усилий вибромолота на стержень электрода;

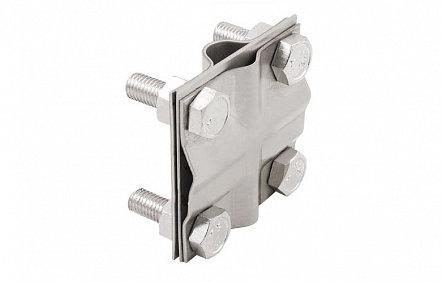

• латунный зажим для скрепления вертикальных и горизонтальных элементов контура;

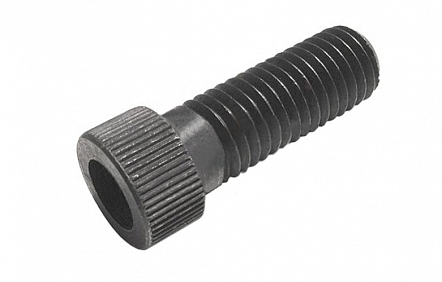

• направляющая головка или ударный болт;

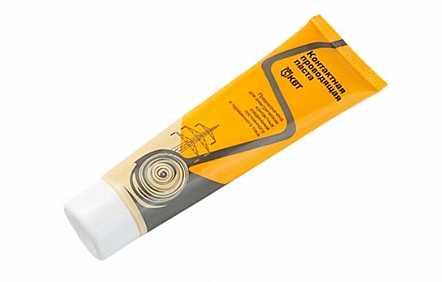

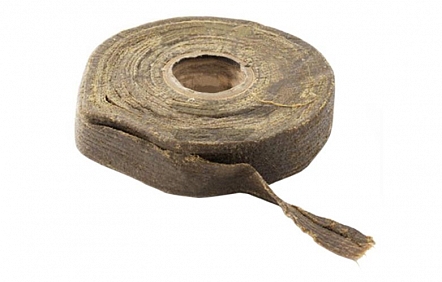

• паста для обработки всех соединений контура в целях защиты от коррозии.

В качестве горизонтальных электродов используется медная полоса или омедненный провод от распределительного щита. Конфигурация контура формируется в зависимости от числа заземлителей, расположения строений и коммуникаций. Монтаж модульных вертикальных электродов осуществляется в выемке грунта глубиной до 0,7 м. Особое внимание уделяют полной закрутке резьбы стержней до упора, они не должны висеть на резьбе муфты.

Преимущества модульного способа заземления.

Промышленное производство и комплексная реализация модульного заземления обеспечивает высокое качество элементов, позволяет проводить быстрый монтаж. Применение омедненных стержней и устойчивых к коррозии металлов в разы увеличивает эксплуатационный срок системы заземления. К достоинствам модульной системы также относят:

• компактность, минимальную площадь размещения;
• отсутствие земляных и сварочных работ;
• нет зависимости от характеристик грунта;
• простоту монтажа, минимальные трудозатраты;
• нет сложных элементов, хорошая транспортабельность;
• стоимость обусловлена высоким качеством и наличием всех конструктивных элементов.

Наличие комплектов модульного заземления универсального, многоэлектродного типа, для контейнерных объектов позволяет подобрать наиболее оптимальный вариант для конкретного случая. Завершающим этапом монтажа является проведение контрольных измерений для соответствия проектным требованиям и подключение конструкции к заземляемому объекту. На модульный контур оформляется Паспорт устройства, прилагается схема монтажа, проток измерений, акт работ.
