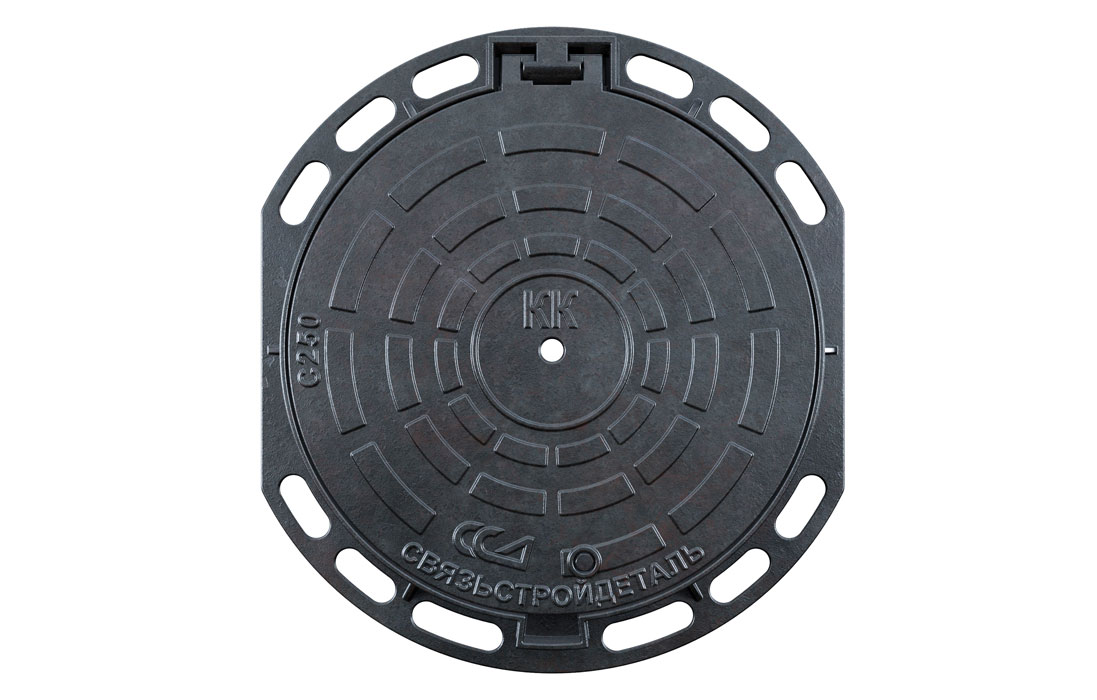

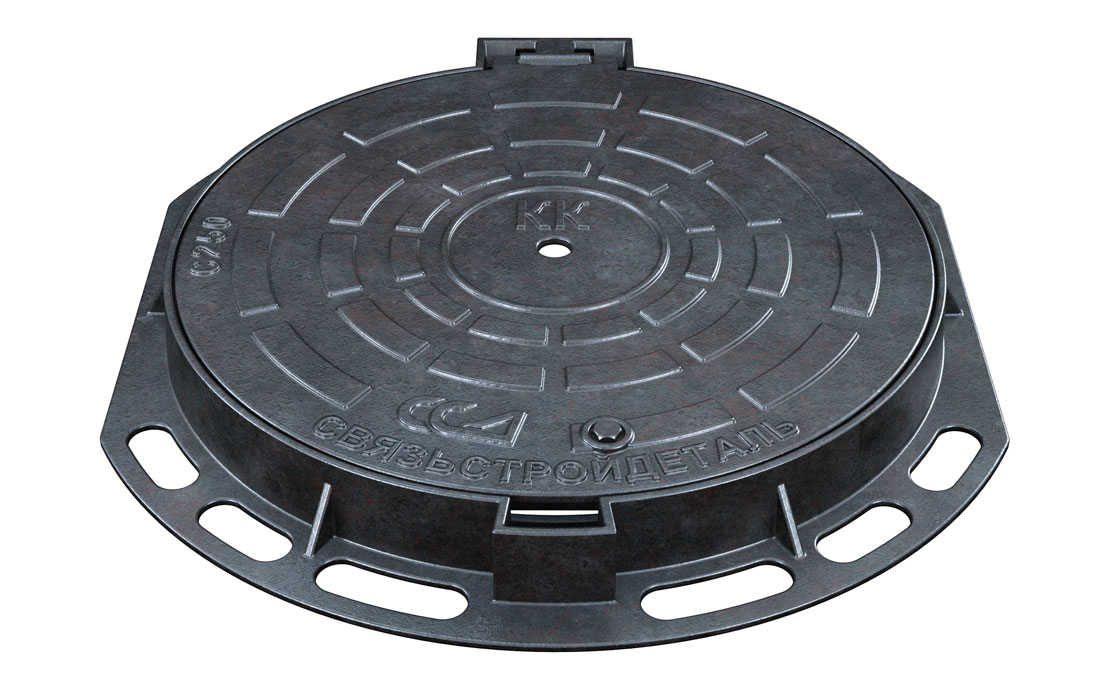

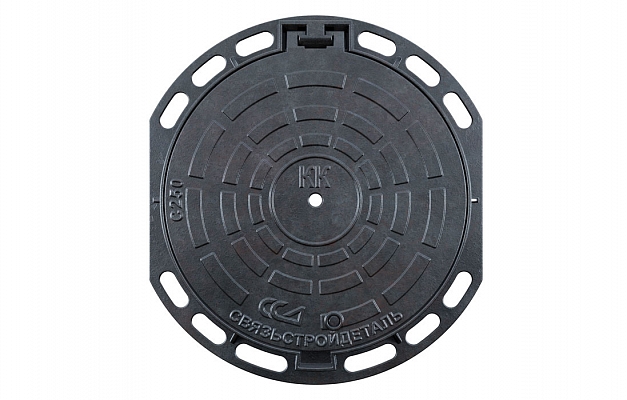

Люк ВЧШГ тип Т "С250" (КК) 2.7-60 в комплекте с запорным устройством УЗЛ-Т

Патент на полезную модель №2358064

Предназначен для предотвращения несанкционированного проникновения внутрь колодца. Устанавливается на горловины канализационных колодцев инженерных сетей кабельной канализации (КК), расположенных в зонах городских автодорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

УЗЛ-Т состоит из нижней стальной крышки, корпуса и установленной верхней крышки из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» с шарнирным механизмом. Крышка люка с одним «ушком» соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплект поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. В крышке имеется вентиляционное отверстие диаметром 20 мм.

С помощью УЗЛ-Т верхняя чугунная крышка и нижняя стальная крышка надёжно стягиваются между собой. При этом нижняя крышка с задвижкой, продетой в паз обечайки люка, является «якорем», который удерживает всю конструкцию.

Корпус люка с установленными верхней чугунной и нижней стальной крышками, в эксплуатационном положении скрепляются между собой резьбовым соединением при помощи специального ключа. В центре чугунной крышки выполнено отверстие, в котором неподвижным образом установлена проходная втулка с наружной резьбой. Нижняя стальная крышка оснащена задвижкой для её фиксации к корпусу люка, а в её центральной части имеется подъёмная гайка, которая при помощи специального ключа навинчивается до упора на втулку, тем самым обеспечивая запирание верхней чугунной крышки к корпусу люка.

Данное решение целесообразно использовать при новом строительстве. В этом случае приобретается комплект УЗЛ-Т, установленный на чугунный люк необходимого типоразмера в заводских условиях, что исключает сверление чугунного люка и вероятность несовпадения элементов устройства УЗЛ-Т при сборке.

Форма УЗЛ-Т ВЧШГ – круглая.

Особенности люков с шарнирным механизмом из «ВЧШГ»:
• Не выделяются на фоне дорожного покрытия;
• Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• Возможность манипуляций одному человеку;
• Отсутствие вибрирования крышки при наезде автотранспорта;
• Битумное покрытие поверхности люка защищает конструкцию от коррозии;
• Низкая стоимость металла ВЧШГ в пунктах приема металла;
• Устойчивость к различным температурным режимам;
• Облегчающий эксплуатацию шарнирный механизм крепления крышки к корпусу позволяет фиксировать крышку в трех состояниях - закрыто, открыто с фиксированным положением 112° и снято с корпуса при 110°;
• Современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-2019 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.

Является заменой устаревшим товарам №: 110301-01055, 110301-01128
