В стандартных аппаратных при необходимости ввода большого числа входящих и исходящих ОК возникает необходимость в применении более инновационных систем коммутации с дополнительной функциональностью. Посредством решения ВОКС - Б значительно облегчается ввод кабелей, монтаж и коммутация ОВ, организация патчкордов.

Особенности решения

К представленным кроссам предъявляются высокие требования относительно компактности, масштабируемости, возможности быстрого изменения конфигурации и монтажа. Решение спроектировано с целью обеспечения максимальных возможностей на минимальной площади, при этом соблюдены все условия правильной эксплуатации ОВ. Высокая плотность ОК успешно сочетается с управляемостью, простотой пользования, хорошей защитой от механических воздействий.

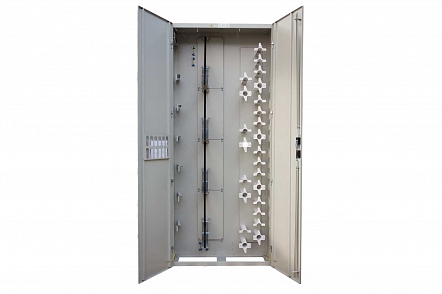

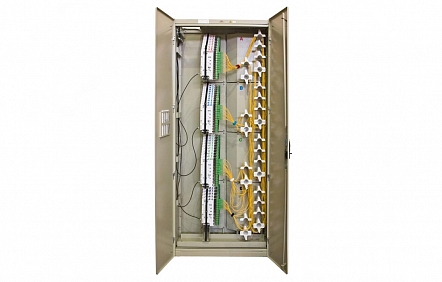

Компактная и удобная коммутация нескольких сотен портов при использовании кроссов высокой плотности основана на базе высокотехнологичных шкафов с функциональными участками. Габариты конструкции зависят от емкости системы. Внутреннее пространство шкафа разделено на отдельные зоны:

- ввод с использованием узлов ВКР, разделка и непосредственная фиксация оптоволокна находится в верхней (нижней) части;
- в центре размещен участок монтажа и кроссирования ОВ;
- отдельно выделена зона укладки, учета и хранения незадействованных длин патчкордов и ОК.

Органайзеры и соединительные провода размещают в боковой части. В узлах ввода ВКР распределительные и входящие кабеля закрепляются и разбиваются на модули. Благодаря модульной структуре можно наращивать емкость системы с вводом новых кабелей, легко осуществлять их монтаж, контроль параметров, а также переключение уже действующих ОК без негативного влияния на смонтированные волокна. В разветвительных узлах ВКР при необходимости можно осуществлять заземление.

Преимущества системы

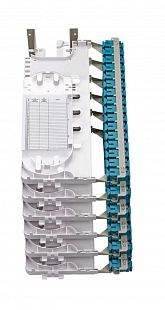

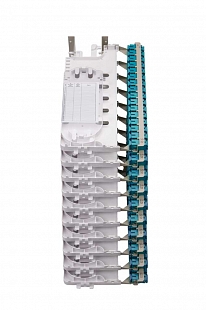

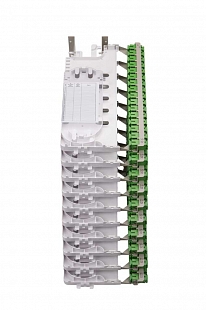

Решение высокой плотности ВОКС-Б оснащено откидной конструкцией кроссовых модулей и блоков. Благодаря такой особенности модуль можно легко снять для удобства монтажа, выдвинуть или повернуть для обслуживания вместе с панелью с адаптерами и кассетой с ОВ. Решение ВОКС-Б бокового доступа с размещением оптических разъемов на боковой патч панели минимизирует опасность воздействия лазерного излучения.

Наличие органайзеров разной конфигурации для размещения и хранения запаса кроссового шнура повышает надежность эксплуатации кросса, снижает потери времени на монтаж, переключение и обслуживание многопортовой коммутационной системы. Удобная фиксация запасов патчкордов, свободное извлечение всей длины шнура дает возможность быстрой перекроссировки линий.

Для повышения надежности системы и бережного отношения к оптоволоконным кабелям в кроссах используется прокладка с защитным радиусом, исключаются перегибы, натяжения, любые перекручивания и неправильная укладка сегментных групп ОВ в специальных направляющих нишах. Кроссы ВОКС - Б высокой плотности могут наращивать емкость до 1000 портов и более в одном конструктиве. Монтаж соединителей малогабаритного типа позволяет удвоить емкость кросса.
