Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД

Номенклатурный номер: 130304-01052 Скопировано в буфер обмена

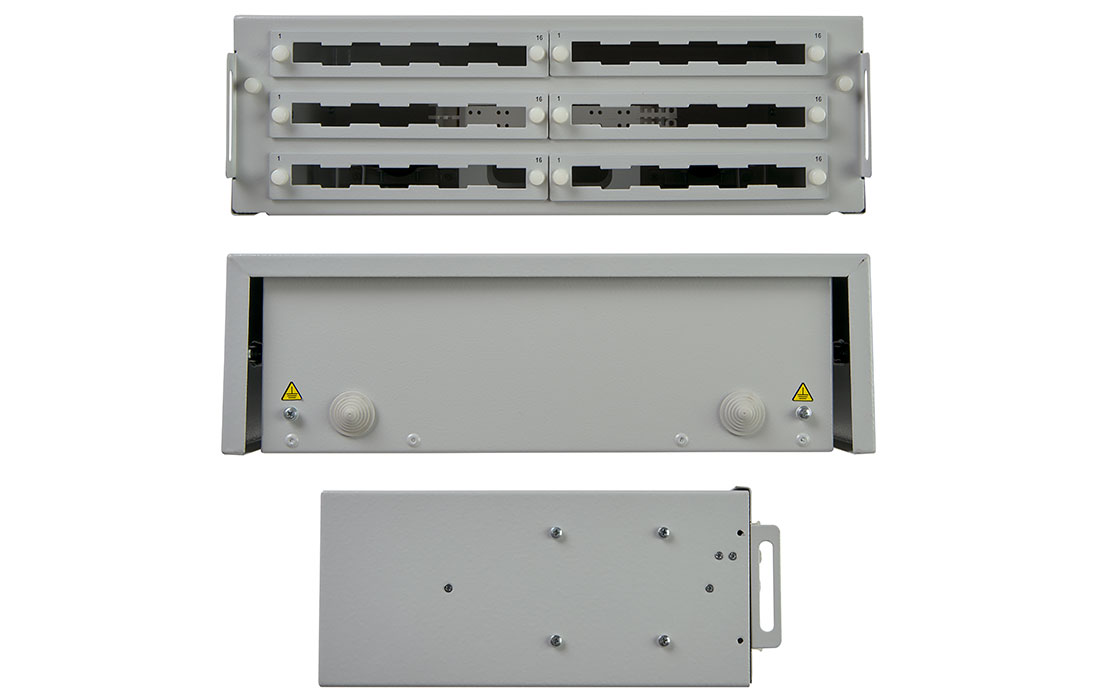

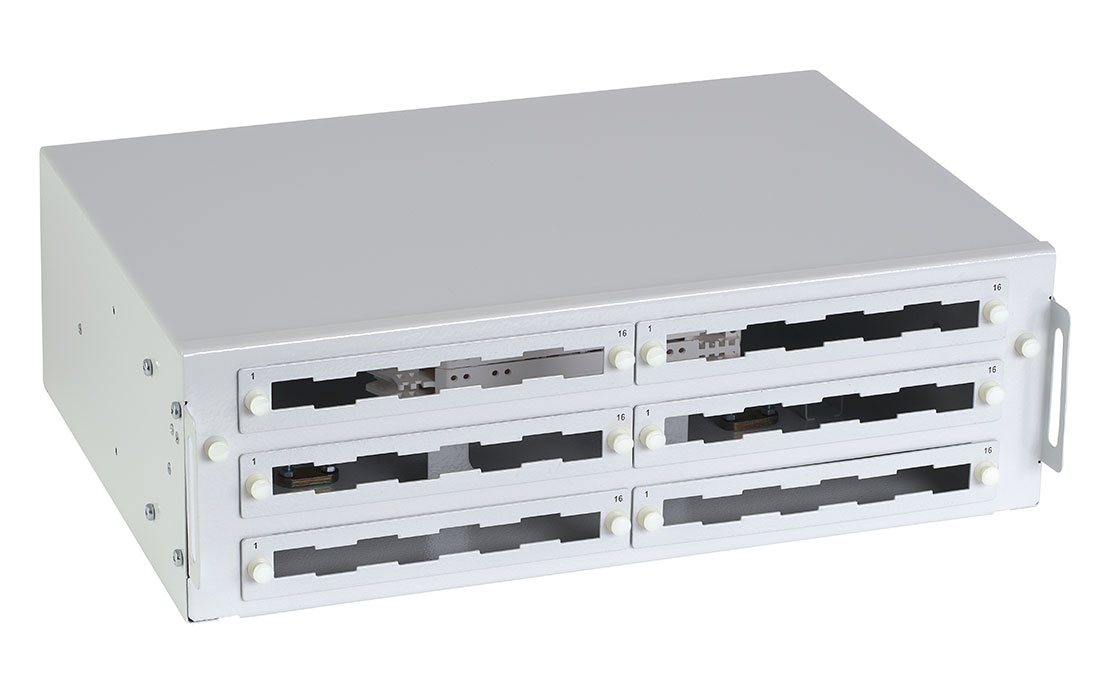

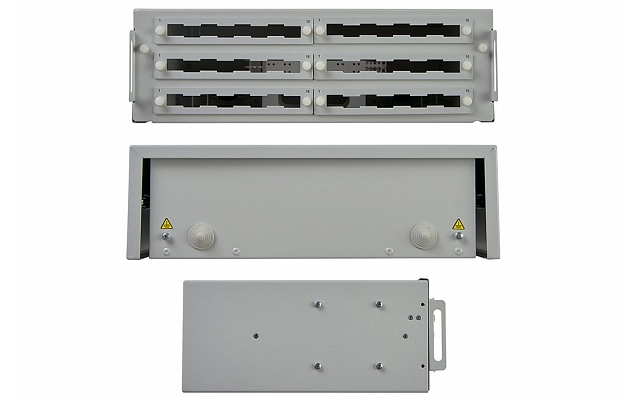

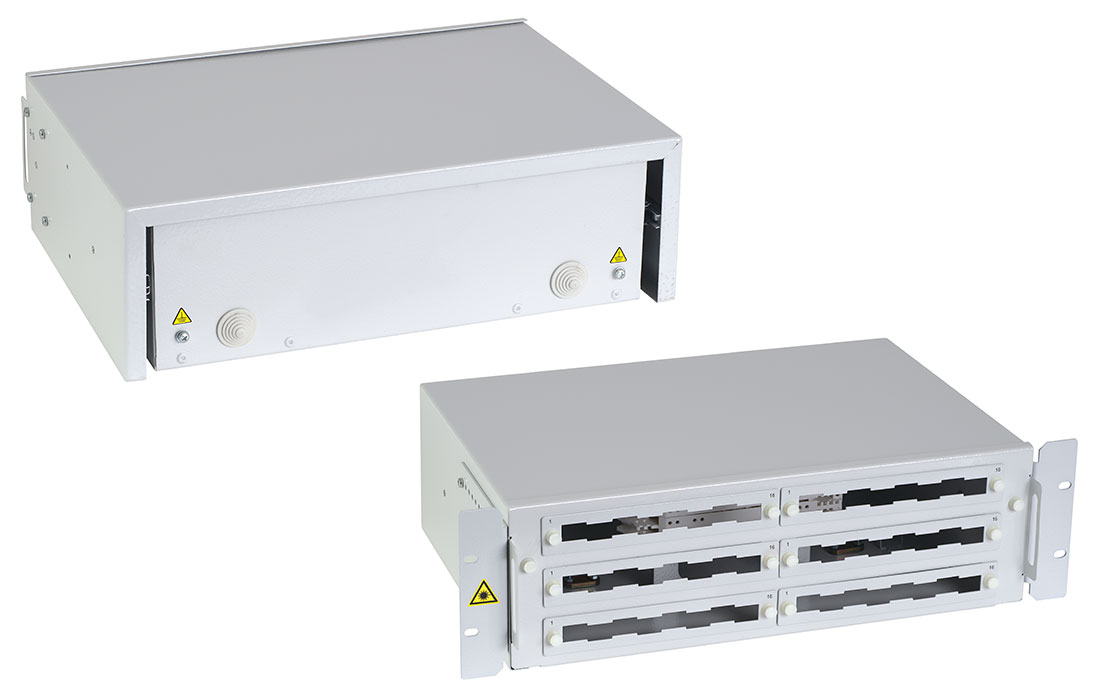

Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 1
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 2
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 3
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 4
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 5
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 6
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 1
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 2
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 3
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 4
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 5
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД внешний вид 6

Описание (PDF)

Задать вопрос (2)

Предназначен для установки в стойки 19'', а при доукомплектации дополнительными кронштейнами в стойках и шкафах типоразмеров 21'' (ETSI) и 23''.

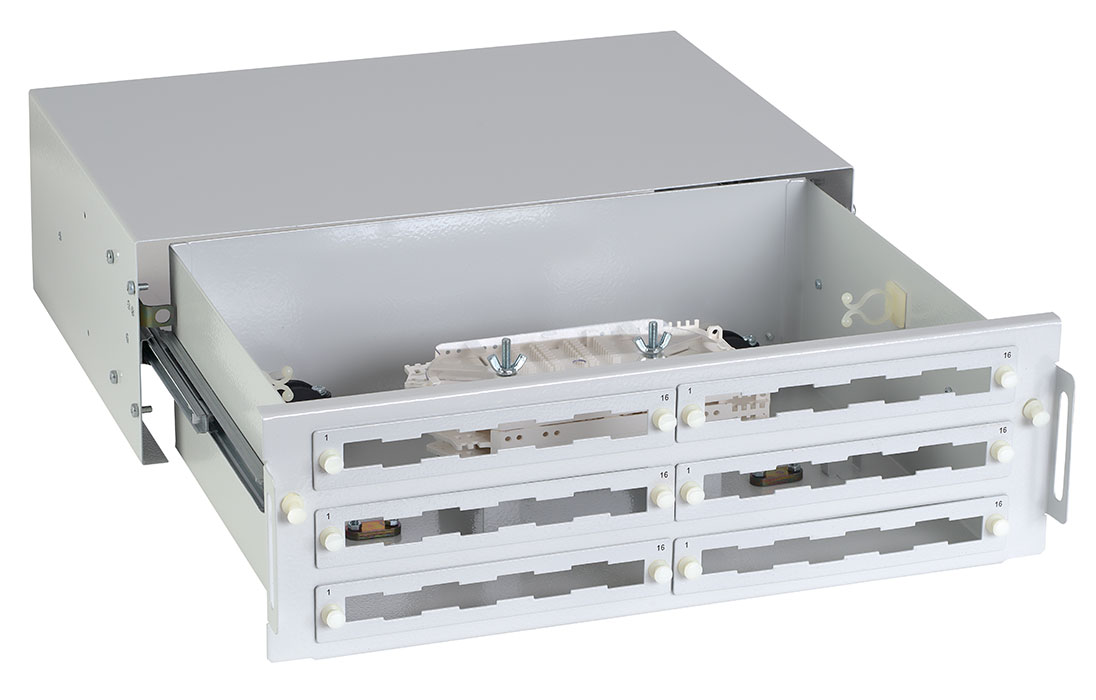

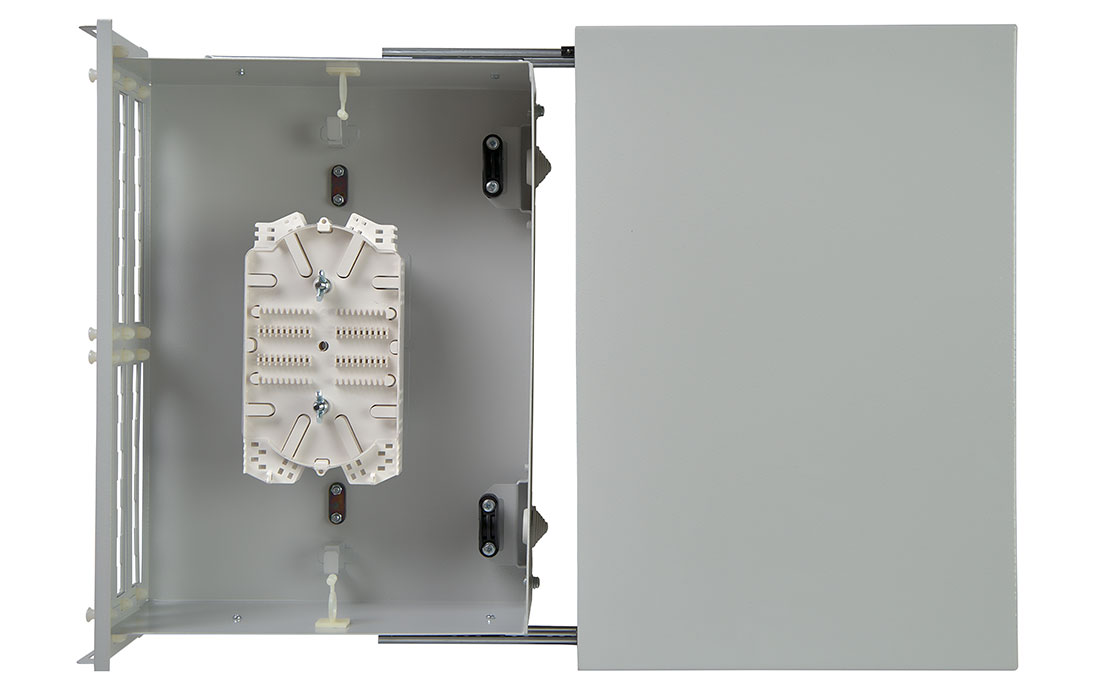

Кросс имеет выдвижную оптическую полку, что облегчает монтаж и последующее обслуживание. В кроссе используются широкие сменные металлические планки на 12 отверстий, которые обеспечивают установку адаптеров-розеток типа SC и LC-дуплекс. Также к кроссам ШКОС-ВП подходят планки из линейки кроссов ШКОС-М.

Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами, установленных на дне корпуса. Для дополнительной надёжности кросс комплектуется червячными стальными хомутами для фиксации кабеля за стальные ламели. Кабельные вводы на задней стенке корпуса закрыты эластичными заглушками конусообразной формы с кольцевыми метками. Центральный силовой элемент ОК крепится при помощи металлической скобы.

Для формирования петли запаса волокон оптических пигтейлов в корпусе имеются кольцевые и лирообразные органайзеры.

Особенности:
• сменные стальные планки;
• выдвижная оптическая полка;
• возможность изменения положения крепежных кронштейнов для регулирования глубины установки кросса в стойке;
• возможность доукомплектации кронштейнами 21'' (ETSI) и 23''.


Перейти к сопутствующим товарам

В корзину
шт
Добавить
Прайс-лист
Цена розничная, с НДС: на 22.12.2024 6 823.82 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 6 619.11 руб.
Цена розничная, Без НДС: на 22.12.2024 5 686.52 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 5 515.93 руб.
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Срок производства
5-7 недель *
Параметры товара
Характеристики
Макс. кол-во портов SC/LC 96/192
Макс. кол-во вводимых кабелей 2
Тип телекоммуникационной стойки 19'', 23'', ETSI
Габариты корпуса:
Длина, мм 410
Ширина, мм 300
Высота, мм 132
Масса, кг 5,1
Комплектация
Корпус ШКОС-ВП-3U 1 шт.
Кронштейны для крепления к направляющим 19” 2 шт.
Кассета КТ-3645 3 шт.
Крышка кассеты КТ 1 шт.
Планка 12SC 8 шт.
Хомут червячный стальной 2 шт.
Комплект маркеров и стяжек для оптических модулей 1 шт.
Маркеры для пигтейлов 1 компл.
Самоклеящаяся площадка с кабельным зажимом 2 шт.
Логистические параметры
Объем, м3: 0,025530
Вес, кг.: 4,9
Маркировка
ШКОС — шкаф кроссовый оптический стоечный
ВП — тип кросса-выдвижная панель
3U — высота кросса в юнитах
4 — число кабельных вводов
96 — кол-во портов
SC — тип портов
Инструкции
Инструкция ШКОС-ВП-1U
387 Кб
Декларации
Декларация ШКОС
2 Мб
Отзывы/вопросы о продукте (2)

Сопутствующие товары

Гильза термоусаживаемая ССД КДЗС-4525 (10 шт.в упаковке) Адаптер (розетка) SC/UPC SM бесфланцевый Адаптер (розетка) SC/APC SM бесфланцевый Адаптер (розетка) SC MM бесфланцевый Адаптер (розетка) LC/UPC SM duplex (SC тип) бесфланцевый Адаптер (розетка) LC MM duplex SC тип бесфланцевый Адаптер (розетка) LC/APC duplex бесфланц. Комплект крепежа (винт, шайба, гайка, 20 шт. в упак.) Шнур ШОС-SM/0.9 мм-SC/UPC-p/t -1.0 м Шнур ШОС-SM/0.9 мм-SC/APC-p/t -1.0 м Шнур ШОС-SM/0.9 мм-LC/APC-p/t -1.0 м Шнур ШОС-SM/0.9 мм-LC/UPC-p/t -1.0 м

Аналоги

Кросс ШКОС -ВП-3U/4 -96 -SC ~96 -SC/SM ~96 -SC/UPC ССД
Скопировано в буфер обмена

Центральный склад: 142001, г.Домодедово, ул.Промышленная д.13, Режим работы: Понедельник-Пятница: с 8:00 до 19:00 (суббота, воскресенье выходной)


Склад ЖБИ: 115088, г.Москва, ул. Южнопортовая д.7А, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)


Срок поставки: Срок поставки между складами с момента подтверждения оплаты может варьироваться от 2 до 3 дней.


Скопировано в буфер обмена

Указанный средний срок поставки носит справочный характер.

Временный срок поставки (если указан) отражает текущую сезонную загруженность производства.


Важно: точный срок поставки согласовывается в счетах, КП и спецификациях.


Скопировано в буфер обмена

Региональный склад: 630110, г.Новосибирск, ул. Богдана Хмельницкого, 93 ст.6, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (383) 312-04-34


Скопировано в буфер обмена

Региональный склад: 620034, г.Екатеринбург, ул. Елизаветинское шоссе, 39, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (343) 302-54-34


Скопировано в буфер обмена
  1. «Да»: общая скидка дистрибьютора;
  2. «Эксклюзивная»: скидка на прайс-лист или товар, отличная от общей скидки;
  3. «Ограниченная», зависит от количества:
    • Больше или равно оптовой партии = Опт + 2%.
    • Меньше оптовой партии = Опт.
Скопировано в буфер обмена
  1. «Да»: общая скидка партнёра;
  2. «Ограниченная»: скидка на прайс-лист, отличная от общей скидки;
  3. «Нет», зависит от количества:
    • Меньше оптовой партии = Партнёрская скидка.
    • Больше оптовой партии = Опт; Если Партнёрская скидка больше Оптовой, тогда Партнёрская скидка.
130304-01052
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД
Вид:
Список
Карта
Наличие номенклатуры у дистрибьюторов: 0 шт.
Наличие номенклатуры у дистрибьюторов: 0 шт.
Дата поступления Количество Резерв Доступно
Внимание! Превышено допустимое количество товара.

Максимальное доступное количество товара 0.


Если требуется количество товара, превышающее доступное, обратитесь к ответственному менеджеру.


Ведущий менеджер по развитию продукта
Мещанинов Дмитрий Сергеевич
Тел.: +7 (495) 786-34-43, доб. 467
E-Mail: meshchaninov@ssd.ru
Ок
Изменить
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД
Спасибо ваш запрос отправлен менеджеру.
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД
Спасибо ваш запрос отправлен менеджеру.
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД

Совет: Чтобы каждый раз поля заполнялись автоматически - зарегистрируйтесь и авторизуйтесь!

Скачивание файла сейчас начнется.
Кросс ШКОС -ВП-3U/4 -96 -SC ~ -(корпус) ~ССД
Менеджер продукта:
Тел.:
E-Mail:
2 отзыва
  • Халиуллин Линур
    27.11.2020

    Если нужен кросс на 64 или 96 с горизонтально расположенными планками, то ШКОС-М или выдвижной ШКОС-ВП на 3U. Особенно удобно, когда кабель с трубками по 12 волокон можно целиком на одну планку разварить.

  • Наберушкин Павел
    12.11.2020

    На сайтах, где важно максимально защитить корды от случайного повреждения такой экран, как в ШКОН-ВП спасает. Такого ещё не было, но если нужно будет переварить пигтейлы, за счёт выдвижной полки, соседние волокна можно не тревожить. Ну и эстетически очень достойно выглядит.
