Кабель оптический ССД ОКВДС-М1л-04G.657.А1-7
Номенклатурный номер:
130903-00196
Скопировано в буфер обмена
Описание (PDF)
Оптический кабель ОКВДС предназначен для подвеса на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий электропередач, столбах освещения, энергообъектах, между зданиями и сооружениями; для прокладки в грунт, в кабельной канализации, в трубах (включая метод пневмопрокладки), в блоках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.

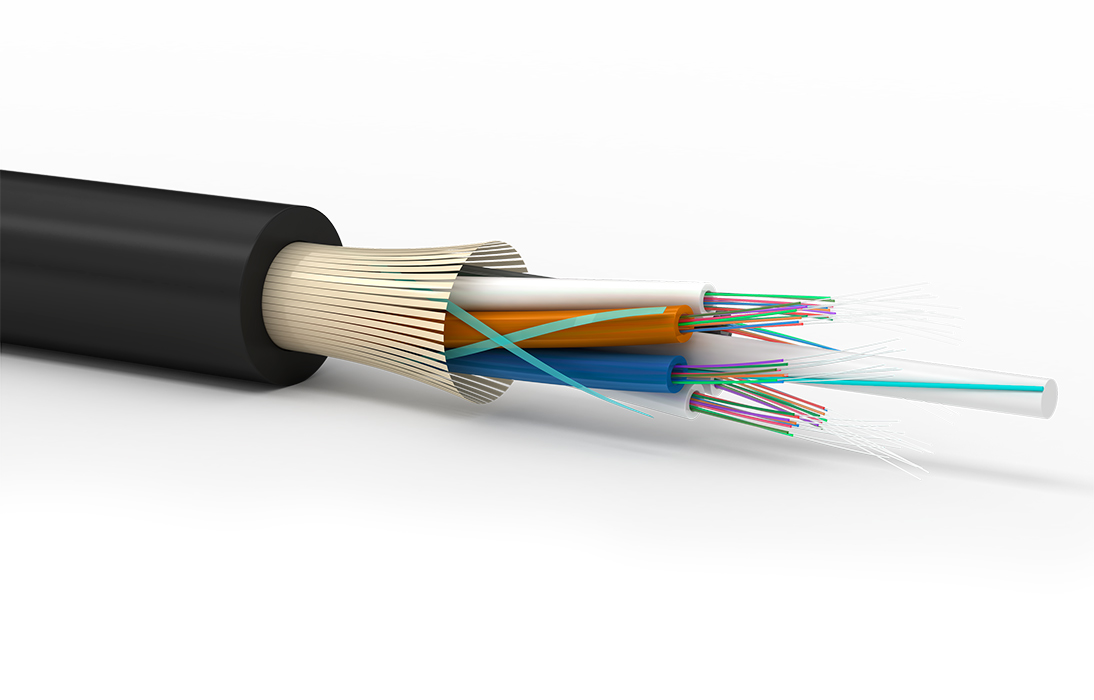

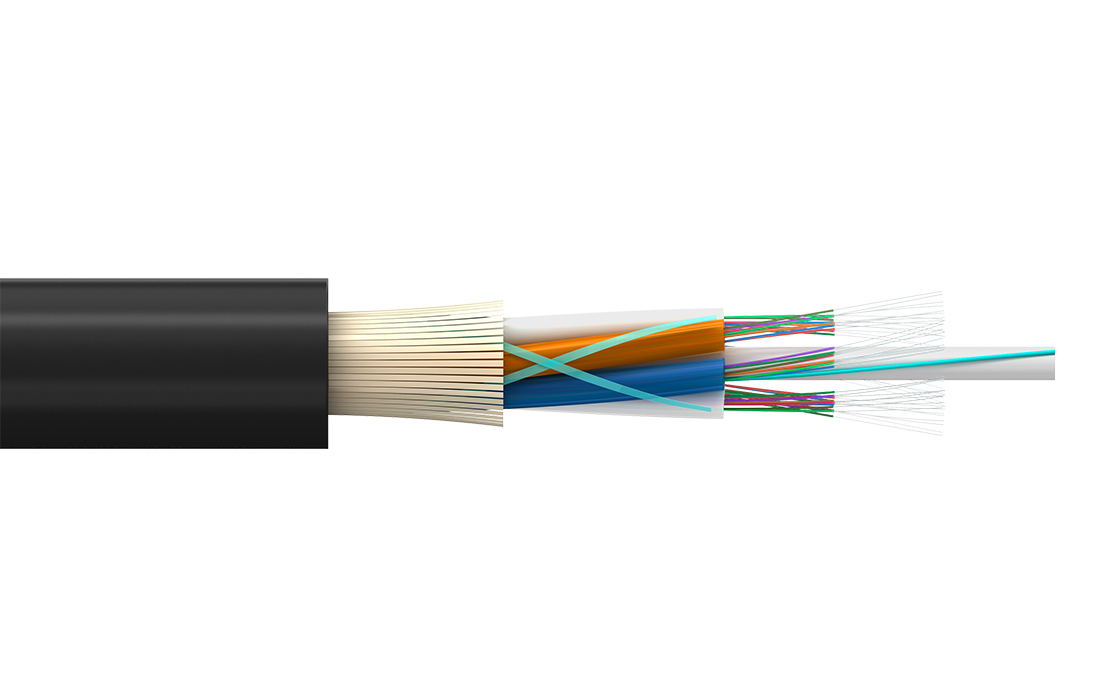

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня со спирально наложенной водоблокирующей нитью, вокруг которого скручены оптические модули со свободно уложенными волокнами. Сердечник скреплен обмоточными нитями с водоблокирующим свойством. На сердечник спирально накладываются стеклонити и оболочка из полиэтилена средней плотности.
Прайс-лист
| Цена розничная, с НДС: на 21.11.2024 | 44 400.00 руб. |
| Оптовое кол-во: При заказе меньшей длины действует наценка. Обратитесь к оператору. | нет |
| Оптовая скидка: | 0% |
| Цена оптовая, с НДС: | по запросу |
| Цена розничная, Без НДС: на 21.11.2024 | 37 000.00 руб. |
| Оптовое кол-во: При заказе меньшей длины действует наценка. Обратитесь к оператору. | нет |
| Оптовая скидка: | 0% |
| Цена оптовая, без НДС: | по запросу |
Наличие
| Центральный склад (МО, Домодедово) | 3.800 км |
| Склад ЖБИ (Москва) | 0 км |
| Региональный склад (Новосибирск) | 0 км |
| Региональный склад (Екатеринбург) | 0 км |
Отрезки в бухтах
| Отрезок № 88305776 | 2.000 км |
| Отрезок № 88305775 | 1.800 км |
Срок производства
В наличии
В случае отсутствия товара срок производства
По запросу
Параметры товара
Характеристики
| Допустимая растягивающая нагрузка, кН | 7 |
| Допустимая раздавливающая нагрузка, Н/см | 400 |
| Количество волокон | 4 |
| Тип волокон | G.652.D+G.657.A1 |
| Производитель ОВ | Corning или аналог с соответствием указанным стандартам |
| Номинальный наружный диаметр ОК, мм | 10,5 |
| Минимальный радиус изгиба ОК, мм | 157,5 |
| Рабочая температура, °С | -40…+70 |
| Температура монтажа, °С | -20…+50 |
| Транспортировка и хранение, °С | -40…+70 |
| Масса ОК, кг/км | 61,6 |
| Срок службы, лет | 25 |
Комплектация
Кабель поставляется на деревянных барабанах ГОСТ5151-79. К каждой строительной длине прилагается паспорт.
Маркировка
| ОК | — | оптический кабель |
| ВД | — | для прокладки на открытом воздухе (подвесные самонесущие диэлектрические) |
| С | — | силовой элемент - упрочняющие стеклонити |
| М1 | — | кол-во оптических модулей |
| л | — | облегчённая конструкция без промежуточной оболочки |
| 4 | — | кол-во оптических волокон |
| G.657.А1 | — | одномодовое, с расширенной полосой рабочих длин волн (рекомендация МСЭ-Т G.652D) |
| 7 | — | макс. допустимая растягивающая нагрузка (кН) |
