Справка о измерителях оптической мощности

Волоконно-оптические системы ценны за счёт своей способности передавать сигнал на значительные расстояния без использования усиления и регенерации. Но любая ВОЛС состоит из большого количества элементов, которые создают условия для потерь и увеличивают показатели суммарного затухания сигнала. К таковым относятся: механические разъёмы, оптические соединители, сварные соединения, коммутаторы оптические, ветвители, изоляторы. Серьёзный вклад в общие потери вносит загрязнение разъёмов, механическое повреждение волокна (трещины, критичные перегибы…), напряжение, слишком высокая и слишком низкая температура. Разные потери на конкретных длинах волн показывает многомодовое и одномодовое волокно, причём последнее является более чувствительным к всевозможным механических воздействиям.

Затухание сигнала в линии как основная характеристика измеряется в дБ при определённой рабочей длине волны. Другой важной величиной является обратное отражение, которое влияет на оптическую мощность системы и тоже измеряется в децибелах. Определение затуханий, обратного отражения, коэффициента ошибок – всё это позволяет оценить качество построенной кабельной сети или быстро выполнить поиск и ремонт повреждённой линии. Для выполнения такой задачи используется специальное оборудование и измеритель оптической мощности в частности. Данный прибор также помогает настроить уровень лазерного излучения активного передающего оборудования, собрать статистические данные для повышения эффективности и надёжности системы.

Принцип работы измерителя оптической мощности основан на регистрации входной оптической мощности. Выделяется два типа измерителей в зависимости от ключевого рабочего элемента:

• На термофотодиодах.
• На фотодиодах.

Приборы с ТФД преимущественно используются в лабораторных условиях. Измерители оптической мощности ФД отличаются ограниченным диапазоном доступных для контроля волн и требуют калибровки. Однако они, вследствие своей повышенной чувствительности, небольшой инерционности и простоты, применяются чаще. На данного типа измеритель оптической мощности цена относительно невелика, учитывая все его достоинства.

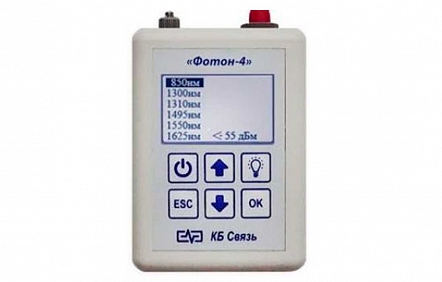

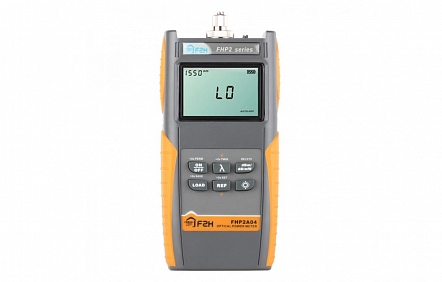

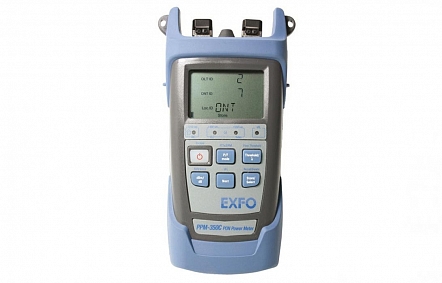

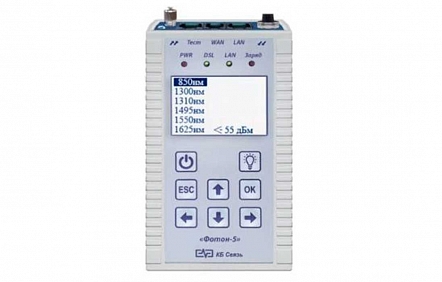

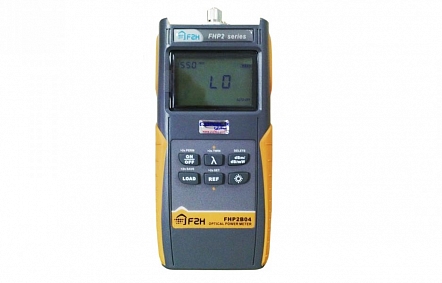

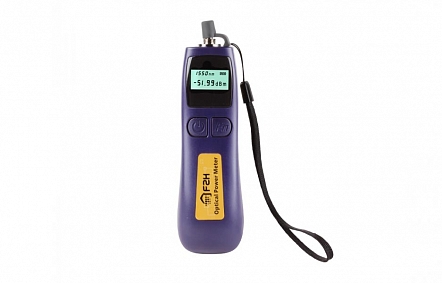

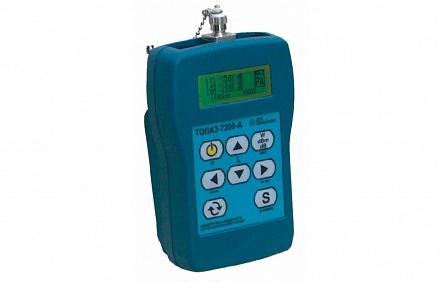

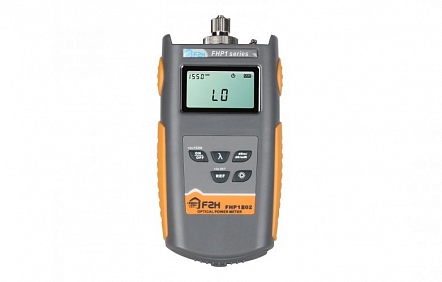

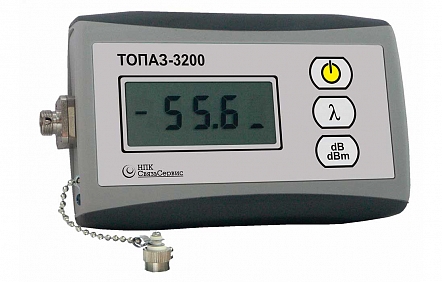

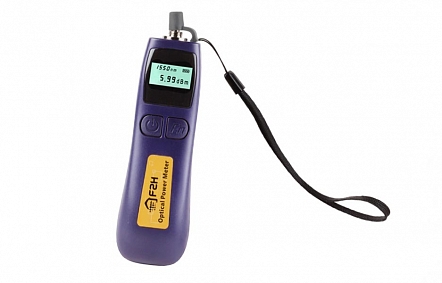

Главным элементом измерителя оптической мощности выступает фотоприёмник. Как правило, он – широкополосный и может регистрировать параметры сигнала при разной длине волны. Оптический детектор, который более всего характеризует рабочие свойства прибора, принимает оптический сигнал и трансформирует его в электричество. А уже сигнальный процессор перерабатывает полученный электросигнал в децибелы или ватты, выдаёт данные на дисплей.

Основными техническими характеристиками измерителей оптического сигнала являются:

• Вид детектора.
• Линейность усилителя.
• Особенности калибровки.
• Диапазон динамический.
• Точность.
• Интерфейс.

К важным потребительским особенностям следует отнести тип питания измерителя мощности оптического сигнала, функцию записи результатов, автоматическое выключение, температурный диапазон эксплуатации, подсветку экрана и т.д.
