Изделия для заземления используются в процессе работы с кабелями связи. В категорию входят такие элементы, как:

• щитки;
• перемычки;
• экранные соединители;
• ленты с плетеной структурой.

Каждый из предметов имеет специфические характеристики и предназначается для определенной области применения.

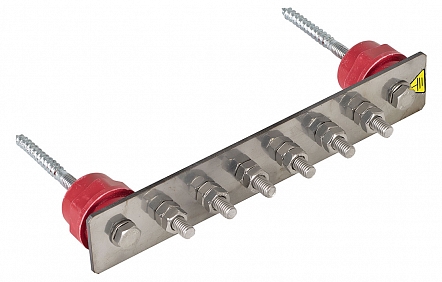

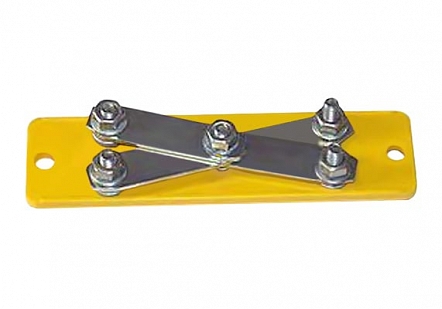

Как работают щитки заземления

Щиток – это диэлектрическая пластина с отверстиями под болты, выполняющие функцию клемм. Такая конструкция гарантирует отвод на заземление максимально возможного количества тока, способного попасть в кабель.

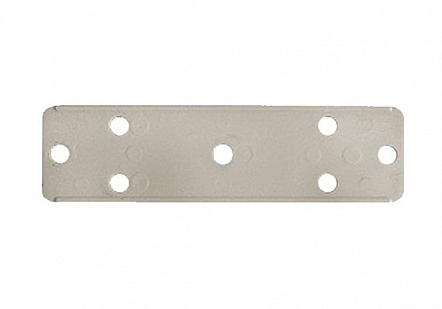

Изделие применяется для заземления внешней оболочки опто-волоконных и электрических кабелей связи в области их ввода в здания АТС. Когда щиток заземления требует монтажа на металлоконструкциях, вместе с ним используется изолирующий щиток или усовершенствованный комплект деталей в форме щитка заземления с изоляторами.

Особенности перемычек

Заземляющая перемычка – это медножильный провод сечением 10 мм² и длиной от 100 до 1000 мм. Имеет внешнюю ПВХ-изоляцию. По краям оснащается лужеными металлическими наконечниками с круглым отверстием. Используется для корректного соединения экранов кабеля в комплектах муфт. Применяется для полноценного заземления кабелей связи в боксах, коробках и распределительных шкафах. Помогает заземлять корпуса шкафов и боксов, установленных рядом или внутри жилых, рабочих и коммерческих помещений. Обеспечивает безопасность системы для человека.

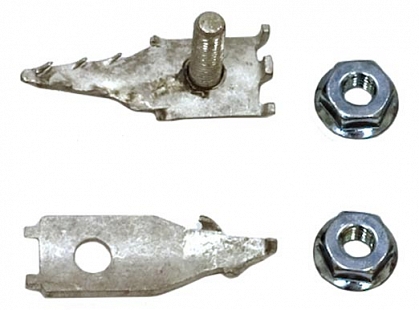

Принцип функционирования экранных соединителей

Соединители изготовляются из прочного, устойчивого к коррозии металла. Обеспечивают стабильный и надежный контакт в области подключения к экрану. Выпускаются в двух вариантах:

• для кабелей 100 и менее пар;
• для кабелей 100 и более пар.

Корректно работают с кабелями любого типа, имеющими внешний диаметр до 20,3 мм. Ставятся на подушку или стойку. Предусматривают подземный, надземный и настенный монтаж.

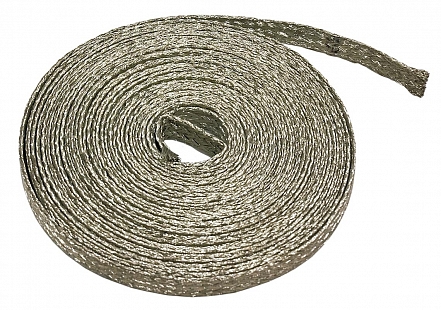

Ленты-плетенки

Лента состоит из 24 луженых прядей, сплетенных определенным образом. В каждую прядь входят 13 медных проволок диаметром 0,2 мм, покрытых оловом. Среди преимуществ материала:

• хорошая гибкость;
• структурная эластичность;
• способность плотно облегать соединения с неравномерной поверхностью;
• устойчивость к повышенной влажности и коррозии;
• нейтральность к воздействию агрессивного ультрафиолета;
• огнеупорность.

Плетеная лента спокойно переносит контакт с растворителями и маслами, поддается пропайке и обладает высоким уровнем предельно допустимой нагрузки по току. Обеспечивает прочное, надежное и стойкое на разрыв заземление. В комплексе с экранными соединителями применяется для корректного отвода токов короткого замыкания.

Отдельные отрезки ленты подходят для использования в качестве экранных шин.

Где приобрести материалы для заземления

По выгодной цене купить заземляющие изделия можно в нашем интернет-магазине. Мы предлагаем широкий ассортимент изолирующих и заземляющих щитков, скотчлоков, перемычек разной длины и прочных лент-плетенок. Вся продукция имеет сертификаты качества и полностью соответствует требованиям общепринятых ГОСТов. На оптовые партии действуют скидки.
