ИМАГ-OPTO индикатор короткого замыкания для КЛ для настенного монтажа
Номенклатурный номер:
900000-00819
Скопировано в буфер обмена
Описание (PDF)

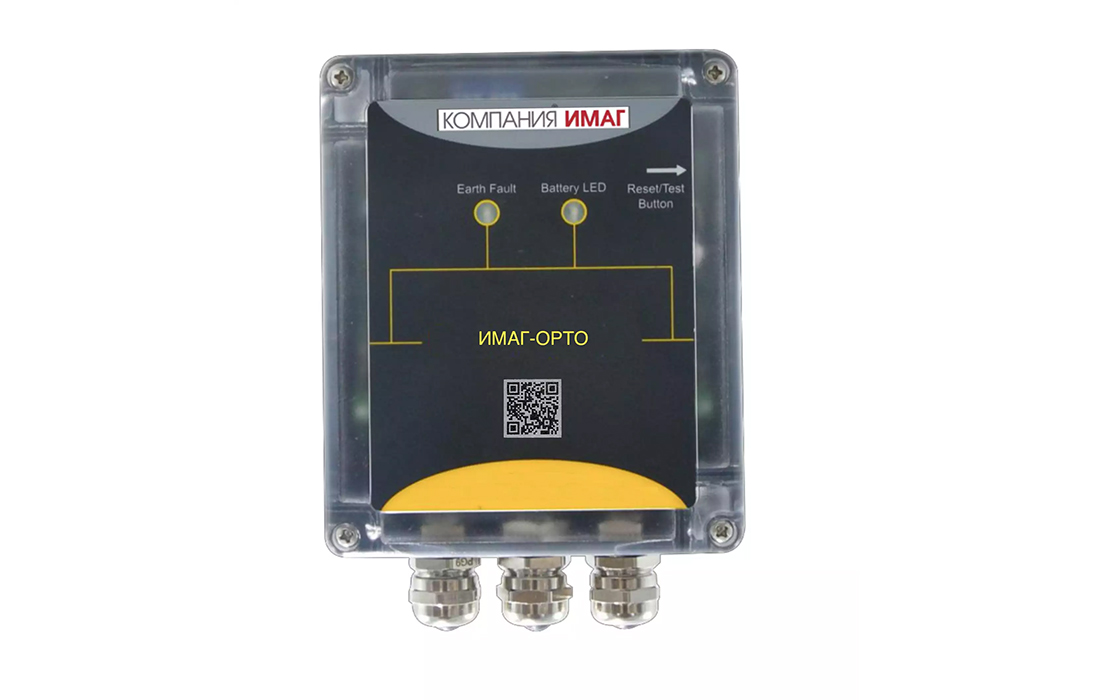

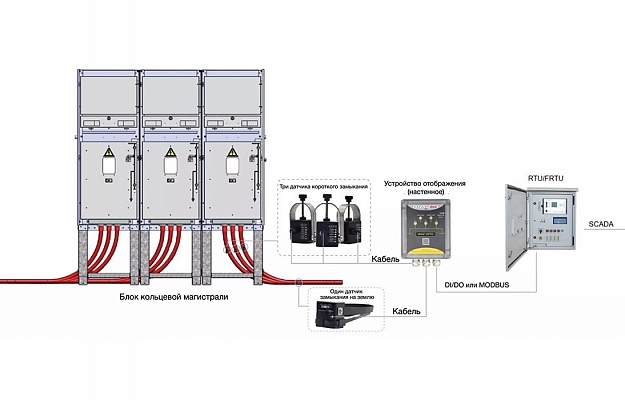

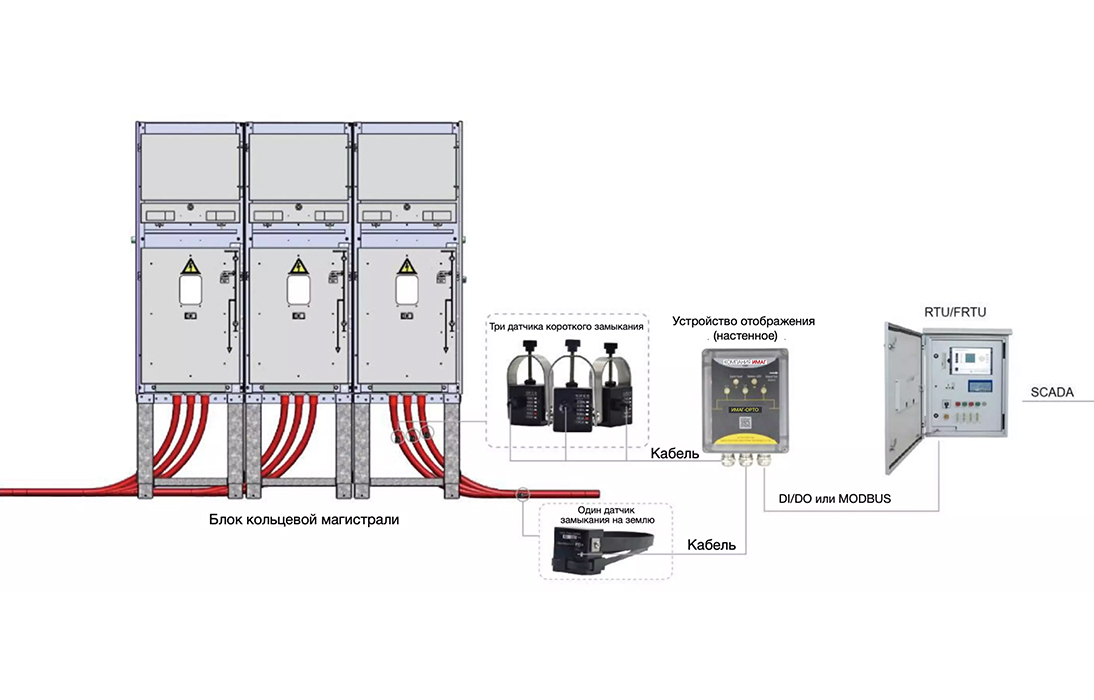

ИМАГ-OPTO - индикатор замыкания на землю и короткого замыкания, предназначенный для использования на распределительных электрических сетях напряжением 6 ~ 35 кВ (на кабельных линиях) для контроля и определения места неисправности. При возникновении короткого замыкания или замыкания на землю на блоке отображения будет мигать красный светодиод. Также информация о неисправности будет передаваться в систему SCADA с помощью внешнего IP-модема или RTU/FRTU (периферийное оконечное устройство/блок дистанционного управления отходящей линией).
Прайс-лист
| Цена розничная, с НДС: на 21.11.2024 | 56 807.00 руб. |
| Оптовое кол-во: | 2 шт |
| Оптовая скидка: | 3% |
| Цена оптовая, с НДС: | 55 102.79 руб. |
| Цена розничная, Без НДС: на 21.11.2024 | 47 339.17 руб. |
| Оптовое кол-во: | 2 шт |
| Оптовая скидка: | 3% |
| Цена оптовая, без НДС: | 45 918.99 руб. |
Наличие
| Центральный склад (МО, Домодедово) | 0 шт |
| Склад ЖБИ (Москва) | 0 шт |
| Региональный склад (Новосибирск) | 0 шт |
| Региональный склад (Екатеринбург) | 0 шт |
Срок производства
По запросу *
Параметры товара
Характеристики
| Ток срабатывания при коротком замыкании (между фазами) | 150 A / 360 A / 450 A / 625 A, по умолчанию 150 A, регулируется с помощью DIP-переключателя |
| Время задержки срабатывания при коротком замыкании | 50 мс / 100 мс / 150 мс / 200 мс, по умолчанию 50 мс, регулируется с помощью DIP-переключателя |
| Ток срабатывания при замыкании на землю (между фазой и землей) | 40 A / 80 A / 120 A / 160 A, по умолчанию 40 A, регулируется с помощью DIP-переключателя |
| Время задержки срабатывания при замыкании на землю | Время 50 мс / 100 мс / 150 мс / 200 мс, по умолчанию 50 мс, регулируется с помощью DIP-переключателя |
| Индикация неисправности | Замыкание на землю: один красный светодиод; Короткое замыкание: три красных светодиода; Сигнал низкого заряда батареи: один желтый светодиод |
| Сброс индикатора: | |
| - Вручную с помощью кнопки (непостоянное/постоянное короткое замыкание и замыкание на землю) | |
| - Сброс по таймеру: 2 минуты (для проверки), 12 часов, 24 часа, 48 часов, регулируется с помощью DIP-переключателя (непостоянное короткое замыкание и замыкание на землю) | |
| - Сброс из системы SCADA через цифровой вход (9 - 38 В постоянного тока) (непостоянное и постоянное короткое замыкание и замыкание на землю) | |
| - Сброс при восстановлении тока нагрузки (не менее 15 А) (постоянное короткое замыкание) | |
| - Сброс при восстановлении 220 ~ 240 В переменного тока (постоянное короткое замыкание) | |
| - Связь по протоколу MODBUS (непостоянное и постоянное короткое замыкание) | |
| Источник электропитания | Литиевая батарея типа АА 3,6 В / 2,7 Ач; Внешний источник электропитания 5 ~ 36 В постоянного тока |
| Связь | RS485: 8 бит данных/1 стоповый бит/без проверки четности/скорость передачи: 9600 Протокол: MODBUS RTU |
| Установка: | |
| - Устройство отображения | настенное |
| Габариты: | |

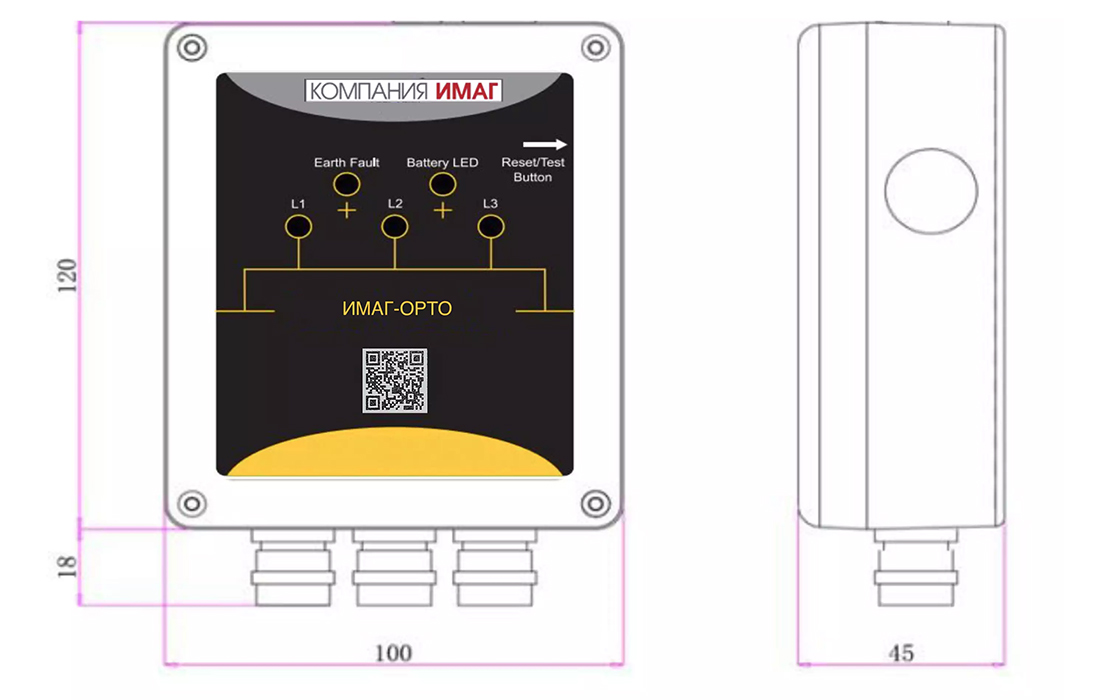

| - Устройство отображения (Ш x В x Г) | 100 мм x 120 мм x 45 мм (без подведенных кабелей) |
| Класс защиты: | |
| - Устройство отображения / Датчики | IP54 / IP68 |
| Внутреннее тестирование | Согласно IEEE495-2007 |
| Диапазон рабочих температур, °C | -40~+70°C |
| Датчик короткого замыкания: | |
| - 3 датчика короткого замыкания для 3-фазного кабеля (Диаметр) | не более 40 мм |
| Датчик замыкания на землю: | |
| - 1 датчик замыкания на землю для трехжильного кабеля (Диаметр) | не более 110 мм |
Комплектация

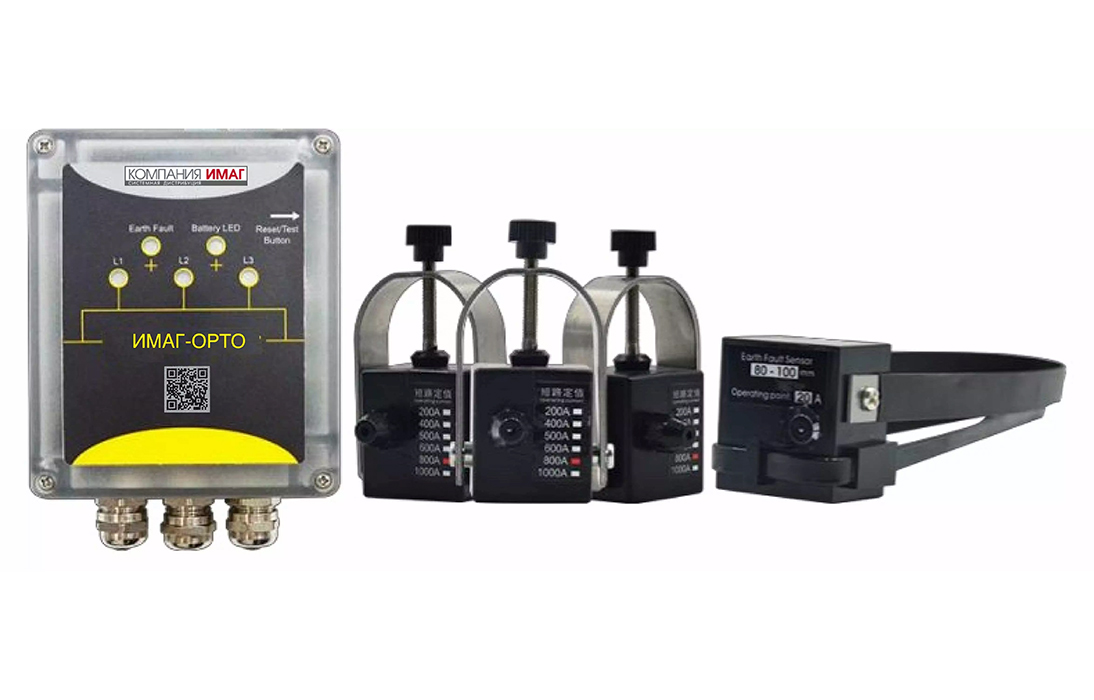

| Настенный блок со светодиодной индикацией | 1 шт. |
| Датчик обнаружения короткого замыкания (подключение с помощью медного кабеля) | 3 шт. |
| Датчик обнаружения замыкания на землю (подключение с помощью медного кабеля) | 1 шт. |
| Медный кабель, соединяющий датчики и устройство отображения (по умолчанию 10 метров, по запросу до 16 метров) | 4 шт. |
