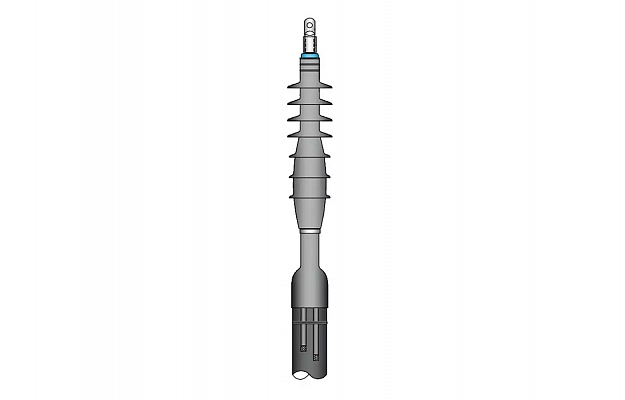

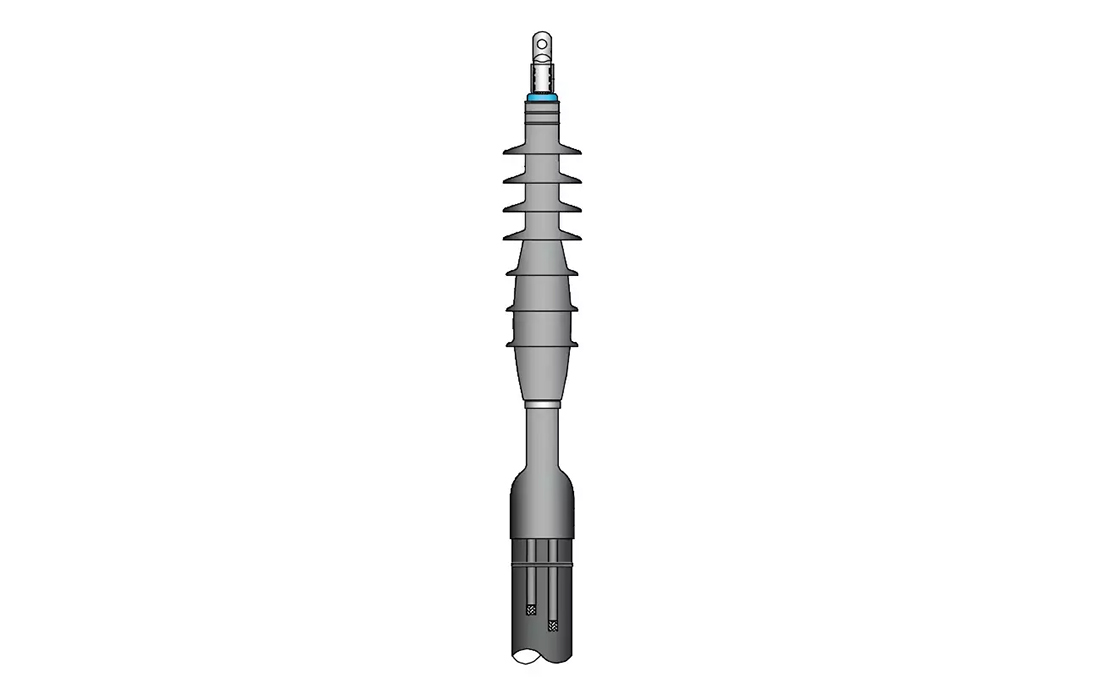

ИМАГ-Муфта-35-TO-1х120-240 - комплект концевой муфты холодной усадки внешней установки для 1-жил. кабеля с изоляцией из СПЭ на 35 кВ, 1х120-240 мм2

Номенклатурный номер: 900000-00717 Скопировано в буфер обмена

Описание (PDF)

Задать вопрос

Предназначена для прокладки внутри и вне помещений на промышленных предприятиях, в горнодобывающей отрасли и в распределительных сетях. Муфта применяется для оконцевания кабеля и последующего подключения трансформаторов и распределительных устройств.

Устанавливается на кабель со сплошной изоляцией на 35 кВ - одножильный кабель с изоляцией из сшитого полиэтилена (СПЭ) и этиленпропиленовой резины (ЭПР) с медным проволочным экраном. Муфта может быть установлена на кабель с ленточным медным экраном или экраном из алюмополимерной фольги.

Муфта холодной усадки монтируется без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева. Допускается использование с любыми типами наконечников.

Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется и сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта

Панков Леонид Валерьевич

Тел.: +7 (495) 786-34-34, доб. 473

E-Mail: pankov@ssd.ru

Отправить запрос

Параметры товара

Характеристики

Муфта концевая холодной усадки внешней установки для 1-жил. кабеля с изоляцией из СПЭ на 35 кВ, 1х120-240 мм2

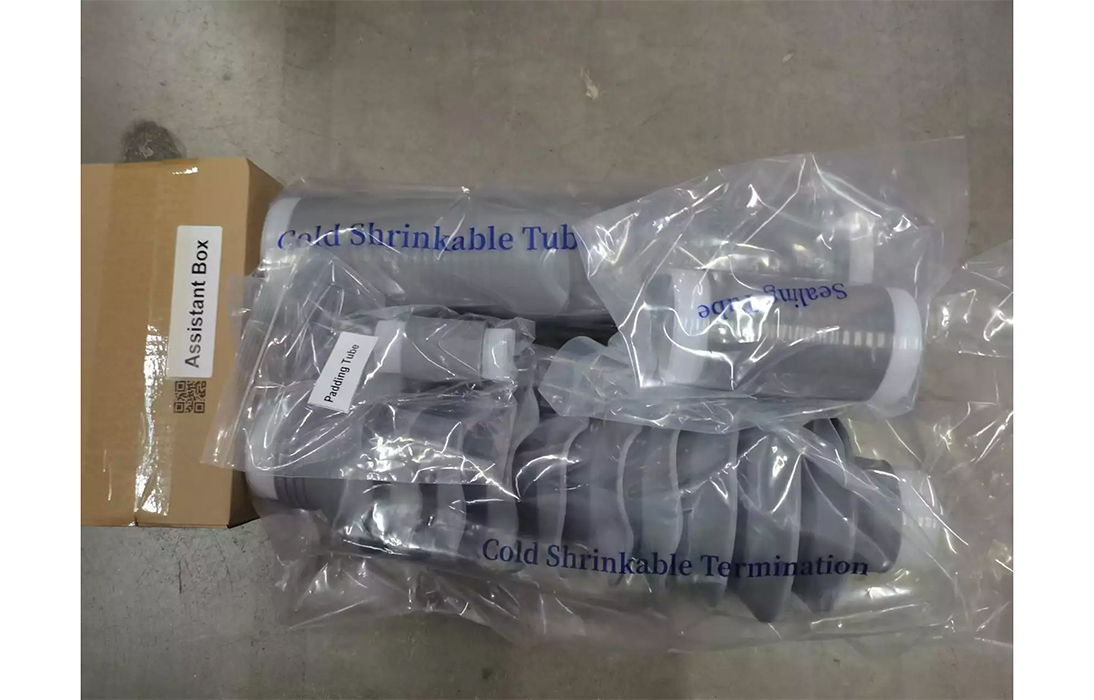

Комплектация

Корпус концевой муфты холодной усадки	1 шт.
Трубка холодной усадки	1 шт.
Уплотнительная трубка	1 шт.
Уплотнительная трубка холодной усадки	1 шт.
Полоски заполняющей мастики / полоски уплотняющей мастики	1 пакет
Полоски для маркировки фаз	1 пакет
Виниловая лента, 5м/шт.	1 шт.
Самоклеящаяся изоляционная лента, 1 м/шт.	2 шт.
Полупроводящая лента, 0,6 м/шт.	1 шт.
Пружина с постоянной жесткостью	3/2 шт.
Линейка	1 шт.
Полиэтиленовые перчатки	1 пара
Лейкопластырь	1 шт.
Консистентная смазка	2 шт.
Чистящие салфетки (каждая салфетка в герметичной упаковке)	6 шт.
Провод заземления	2/1 шт.
Наждачная бумага	1 шт.
Инструкция по установке	1 шт.

Инструкции

Инструкция по установке 1-жил. муфта 26/35 кВ ИМАГ
