ИМАГ-LL - комплект индикаторов КЗ для ВЛ 6-110 кВ с блоком удаленной индикации
Номенклатурный номер:
900000-00822
Скопировано в буфер обмена
Описание (PDF)

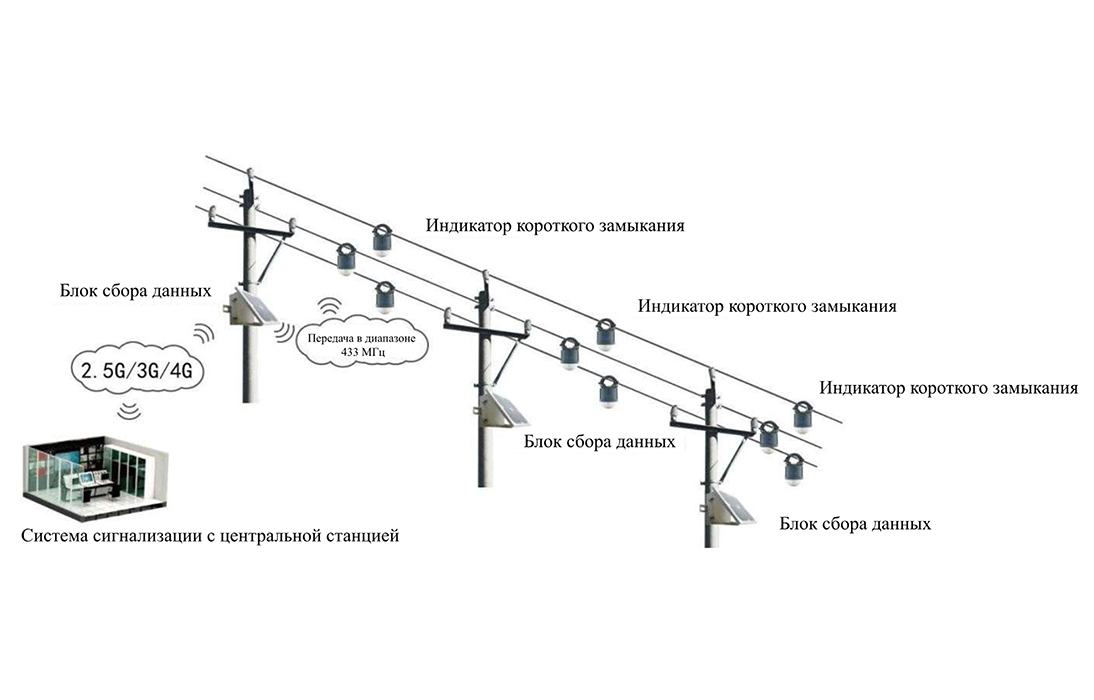

ИМАГ-LL - индикатор короткого замыкания, предназначенные для воздушной линии, которые обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности локально сигнализируют три ярких мигающих светодиода с обзором на 360 градусов. Информацию о неисправности и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.

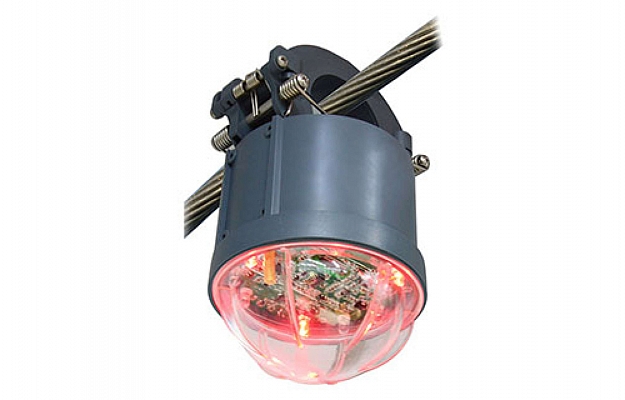

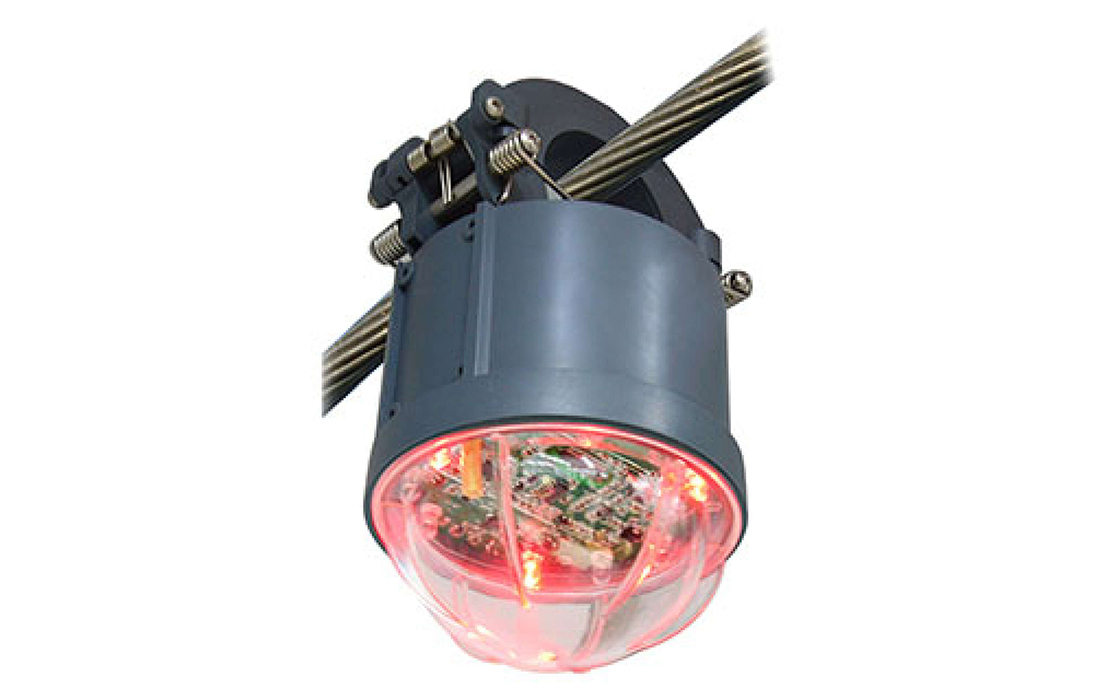

Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. Для постоянной неисправности, неустойчивой неисправности и низкого напряжения батареи могут индивидуально подаваться сигналы тревоги с помощью трех ярких мигающих светодиодов. Сигнализация замыкания на землю подается с помощью двух попеременно мигающих светодиодов.
Прайс-лист
| Цена розничная, с НДС: на 27.12.2024 | 166 200.00 руб. |
| Оптовое кол-во: | 2 шт |
| Оптовая скидка: | 3% |
| Цена оптовая, с НДС: | 161 214.00 руб. |
| Цена розничная, Без НДС: на 27.12.2024 | 138 500.00 руб. |
| Оптовое кол-во: | 2 шт |
| Оптовая скидка: | 3% |
| Цена оптовая, без НДС: | 134 345.00 руб. |
Наличие
| Центральный склад (МО, Домодедово) | 0 шт |
| Склад ЖБИ (Москва) | 0 шт |
| Региональный склад (Новосибирск) | 0 шт |
| Региональный склад (Екатеринбург) | 0 шт |
Срок производства
По запросу *
Параметры товара
Характеристики
| Ток срабатывания при коротком замыкании (между фазами) | 50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А |
| Ток срабатывания при коротком замыкании на землю | Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью |
| Падение напряжения при замыкании на землю (между фазой и землей) | Регулируемое: шаг 1%, по умолчанию 30% |
| Задержка срабатывания при замыкании на землю | Регулируемая: шаг 1 секунда, по умолчанию 30 секунд |
| Сброс устройства индикации: | |
| - Вручную с помощью магнита. | |
| - Удаленный сброс через систему SCADA. | |
| - Сброс по времени: Регулируемый, шаг 1 секунда, по умолчанию 24 часа, максимально 48 часов. | |
| - Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию 30 секунд, максимально 5 минут, только для постоянной неисправности | |
| Класс защиты | IP68 |
| Внутреннее тестирование | Согласно IEEE495-2007 |
| Диапазон рабочих температур | -40~+70°C |
| Электропитание | Литиевая батарея типа AA 3,6 В / 9 Ач, сменная |
| Срок службы батареи | 10 лет |
| Масса индикатора | Приблизительно 600 г |
| Масса блока передачи данных | Приблизительно 3,6 кг |

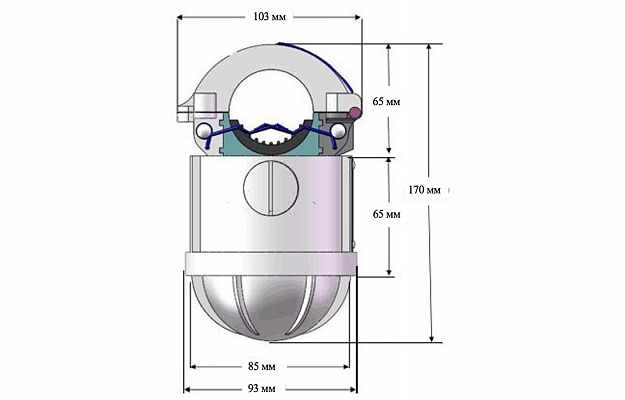

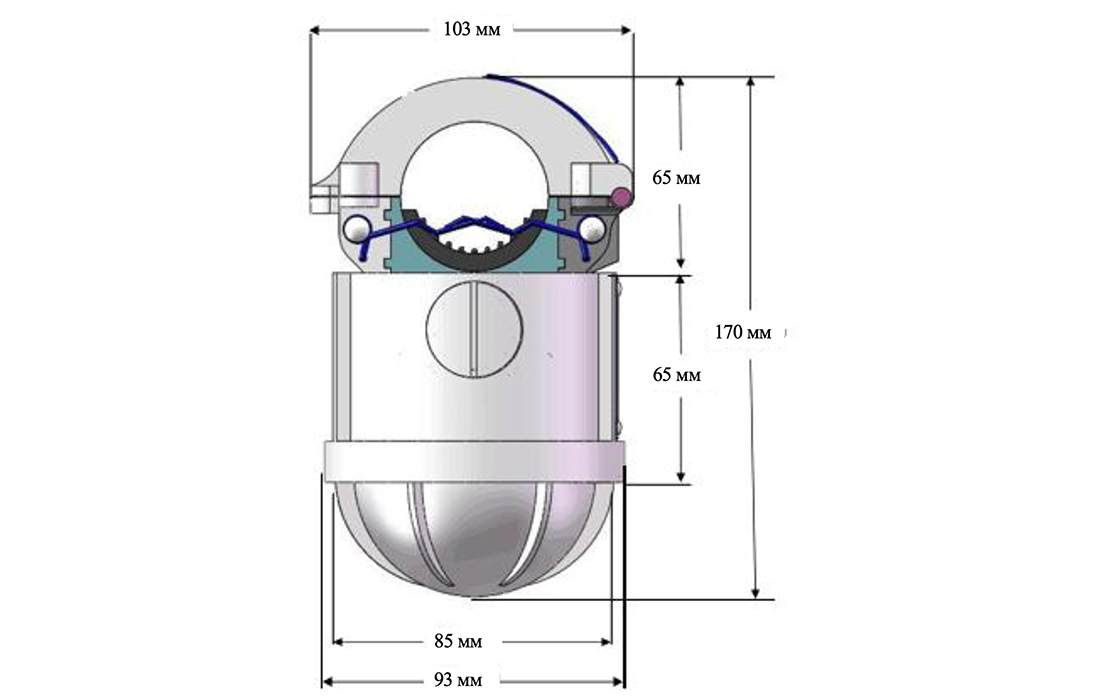

| Габариты: | |
| - Диаметр, мм | 93 |
| - Высота, мм | 170 |
| Погрешность | 0 А ~ 300 А; ±3 А 300 А; ~ 800 А ±1% |
| Диаметр кабеля | 6 мм ~ 42 мм |
| Частота мигания | 10 в минуту, регулируемая |
| Видимость индикации | 250 метров в дневное время (60 лм) |
| Максимальный ток нагрузки/замыкания, A | 1200 |
| Диапазон напряжения | 6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ |
| Выдерживаемый ток | 31,5 кА/4 с |
| Связь | 433MHz от индикаторов на блок сбора данных; 2.5G/3G/4G от блока сбора данных в систему SCADA |
| Коммуникационный протокол | От индикатора до блока сбора данных: собственный; От Блок сбора данных до системы SCADA: IEC101, IEC104, DNP3.0, Modbus |
| Тип индикации | Локальный (3 индикатора); Дистанционный (3 индикатора + 1 Блок сбора данных) |
| Уровень напряжения | 6-35 или 110 кВ |
| Количество SIM-карт | 1 или 2 |

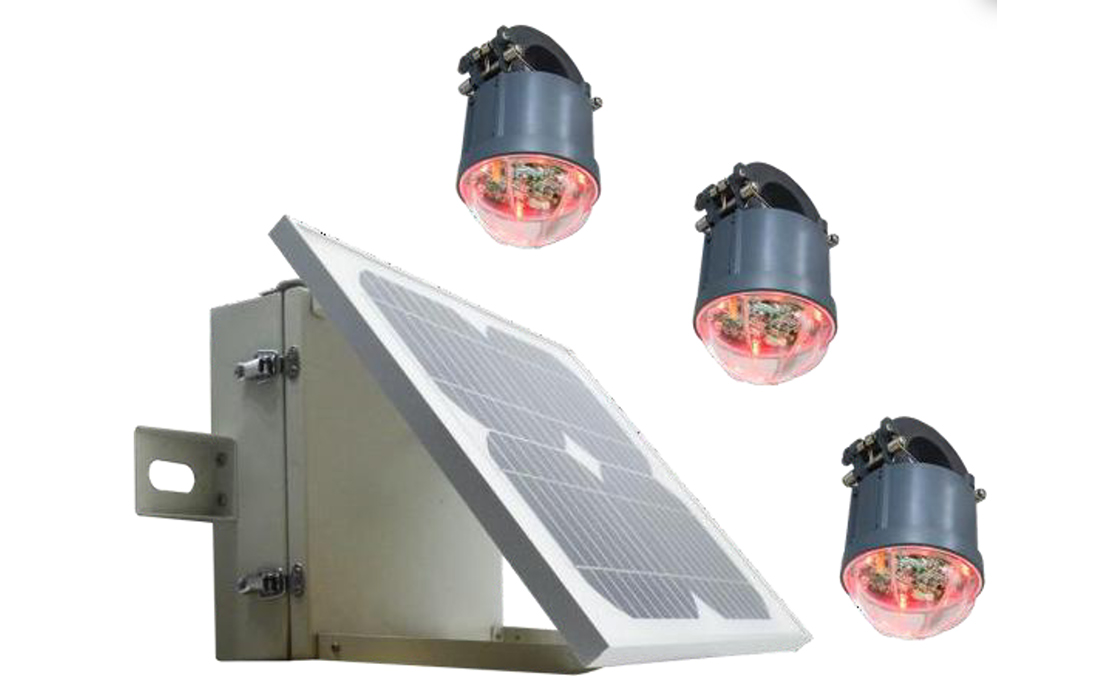

Комплектация
| Блок сбора данных, обеспечивающий передачу информации о неисправности и значения тока нагрузки в систему SCADA | 1 шт. |
| Индикатор, обнаруживающий короткое замыкание и замыкание на землю и обеспечивающий визуальную световую индикацию | 3 шт. |
