ИМАГ-LL - индикаторы короткого замыкания для ВЛ 6-110 кВ
Номенклатурный номер:
900000-00820
Скопировано в буфер обмена
Описание (PDF)

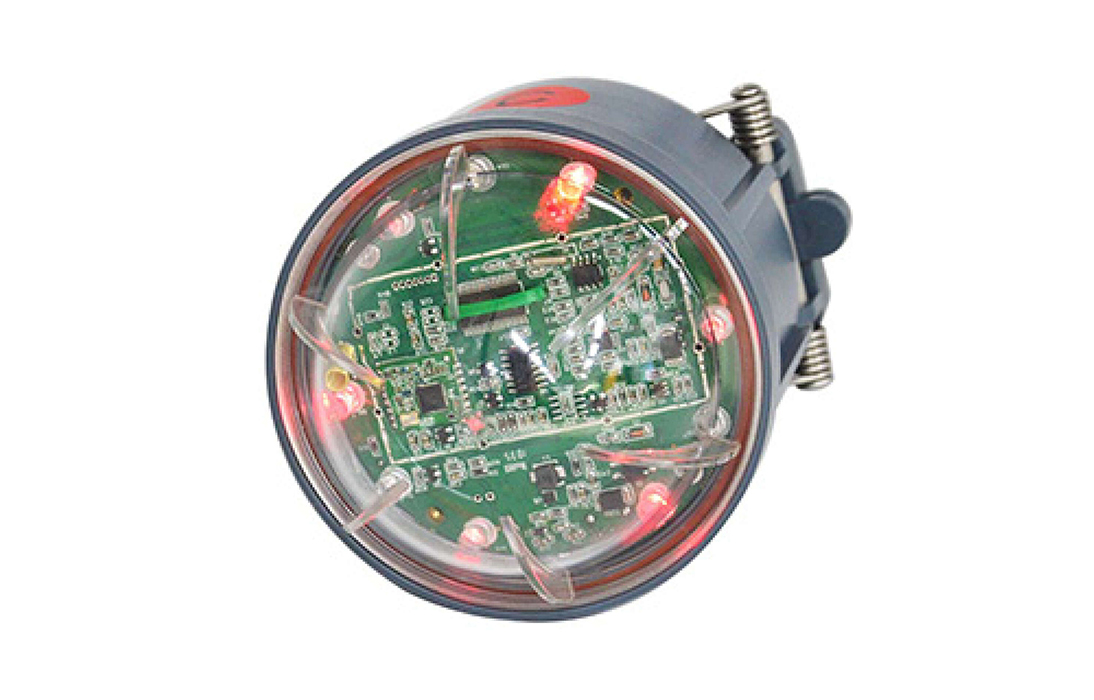

ИМАГ-LL - индикатор короткого замыкания для воздушной линии, которые предназначены для использования на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности локально сигнализируют три ярких мигающих светодиода с обзором на 360 градусов.

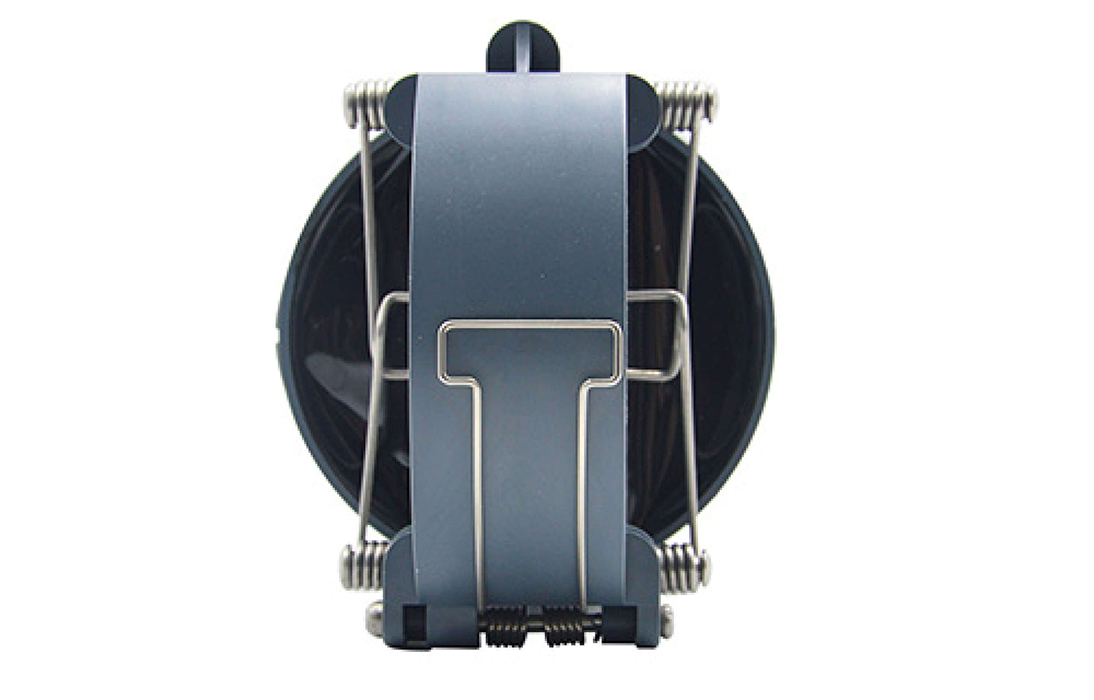

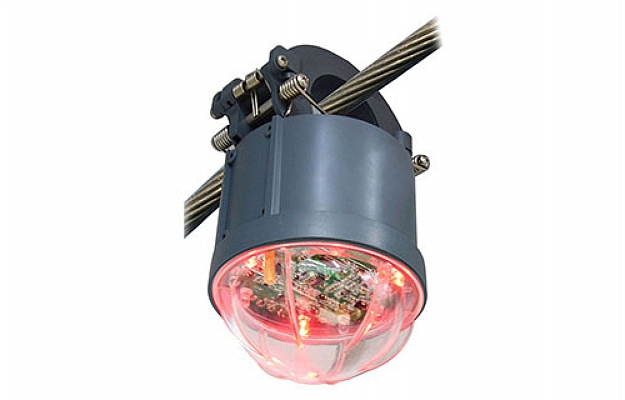

Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. Для постоянной неисправности, неустойчивой неисправности и низкого напряжения батареи могут индивидуально подаваться сигналы тревоги с помощью трех ярких мигающих светодиодов. Сигнализация замыкания на землю подается с помощью двух попеременно мигающих светодиодов.
Прайс-лист
| Цена розничная, с НДС: на 21.11.2024 | 63 940.00 руб. |
| Оптовое кол-во: | 2 шт |
| Оптовая скидка: | 3% |
| Цена оптовая, с НДС: | 62 021.80 руб. |
| Цена розничная, Без НДС: на 21.11.2024 | 53 283.33 руб. |
| Оптовое кол-во: | 2 шт |
| Оптовая скидка: | 3% |
| Цена оптовая, без НДС: | 51 684.83 руб. |
Наличие
| Центральный склад (МО, Домодедово) | 0 шт |
| Склад ЖБИ (Москва) | 0 шт |
| Региональный склад (Новосибирск) | 0 шт |
| Региональный склад (Екатеринбург) | 0 шт |
Срок производства
По запросу *
Параметры товара
Характеристики
| Ток срабатывания при коротком замыкании (между фазами) | 50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А |
| Ток срабатывания при коротком замыкании на землю | Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью |
| Падение напряжения при замыкании на землю (между фазой и землей) | Регулируемое: шаг 1%, по умолчанию 30% |
| Задержка срабатывания при замыкании на землю | Регулируемая: шаг 1 секунда, по умолчанию 30 секунд |
| Сброс устройства индикации | 1. Вручную с помощью магнита. 2. Удаленный сброс через систему SCADA. 3. Сброс по времени: Регулируемый, шаг 1 секунда, по умолчанию 24 часа, максимально 48 часов. 4. Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию |
| Класс защиты | IP68 |
| Внутреннее тестирование | Согласно IEEE495-2007 |
| Диапазон рабочих температур | -40~+70°C |
| Электропитание | Литиевая батарея типа AA 3,6 В / 9 Ач, сменная |
| Срок службы батареи | 10 лет |
| Масса индикатора | Приблизительно 600 г |

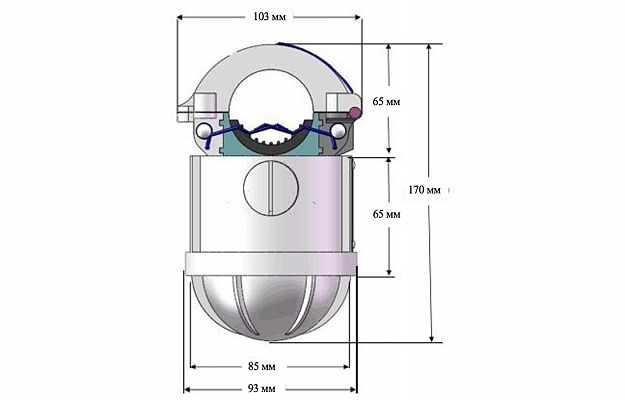

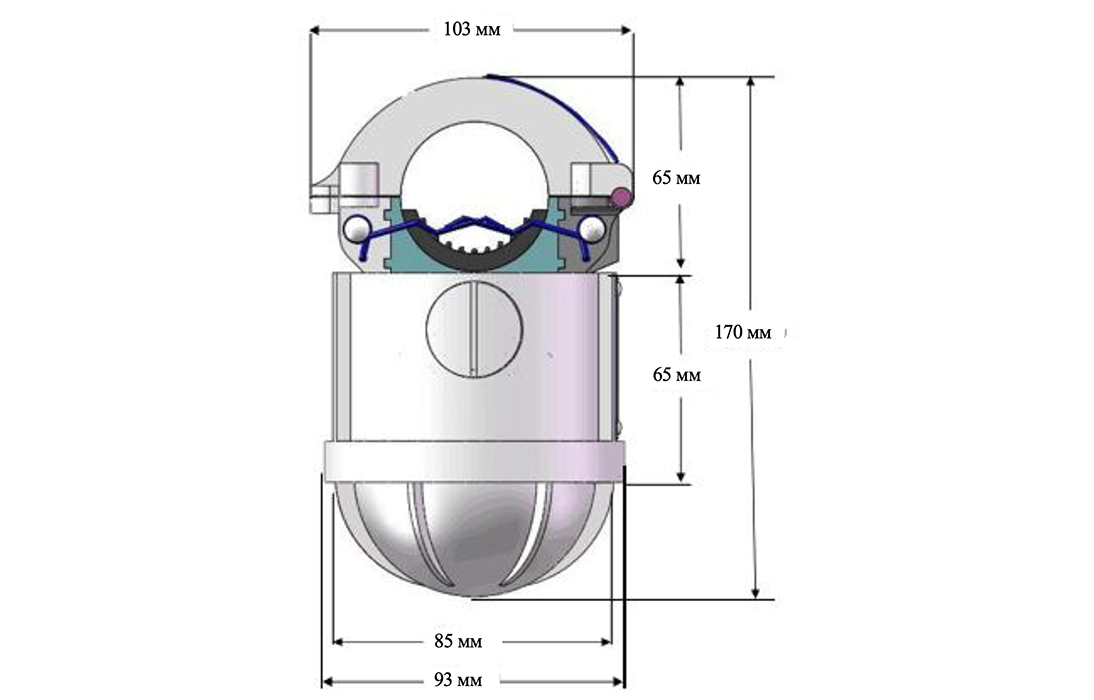

| Габариты: | |
| - Диаметр, мм | 93 |
| - Высота, мм | 170 |
| Погрешность | 0 А ~ 300 А ±3 А 300 А ~ 800 А ±1% |
| Диаметр кабеля | 6 мм ~ 42 мм |
| Частота мигания | 10 в минуту, регулируемая |
| Видимость индикации | 250 метров в дневное время (60 лм) |
| Максимальный ток нагрузки/замыкания, A | 1200 |
| Диапазон напряжения | 6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ |
| Выдерживаемый ток | 31,5 кА/4 с |
Комплектация

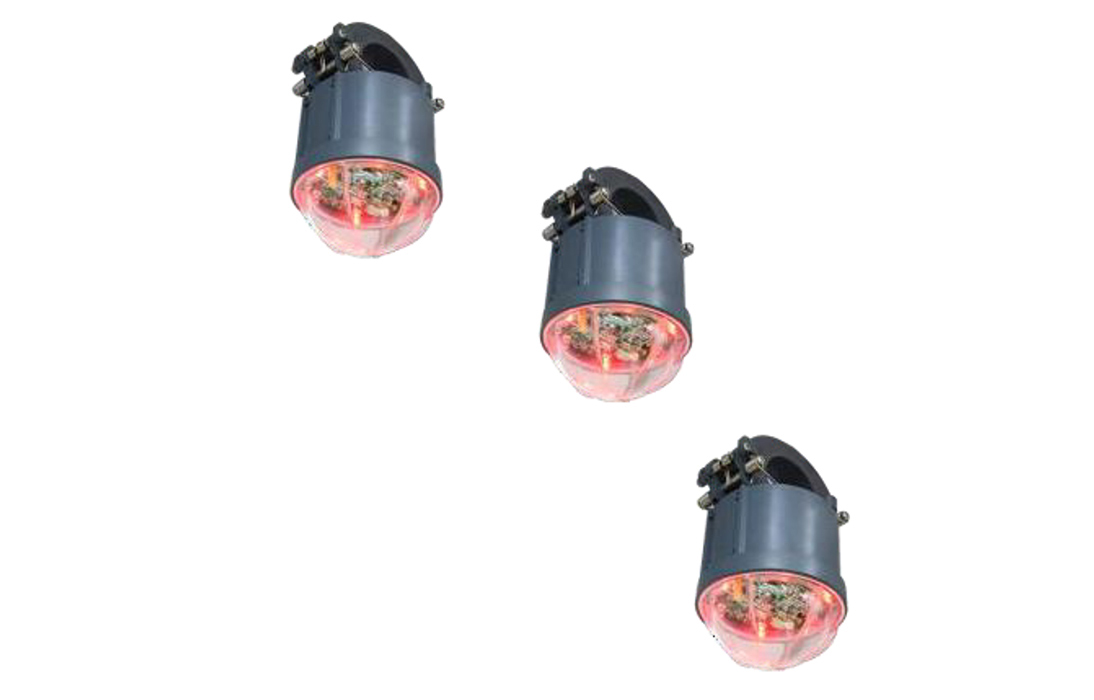

| Индикатор, обнаруживающий короткое замыкание и замыкание на землю и обеспечивающий визуальную световую индикацию | 3 шт. |
Логистические параметры
| Объем, м3: | 0,030000 |
| Вес, кг.: | 0,6 |
