FOD 1208 Оптический тестер 1.31/1.55мкм

Номенклатурный номер: 130705-00108 Скопировано в буфер обмена

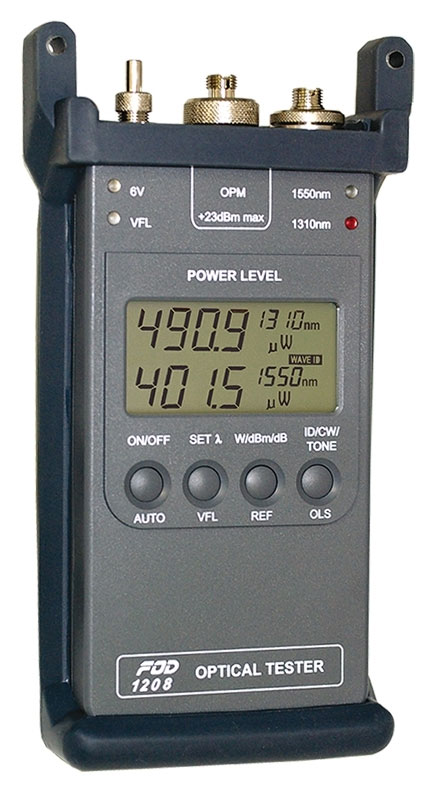

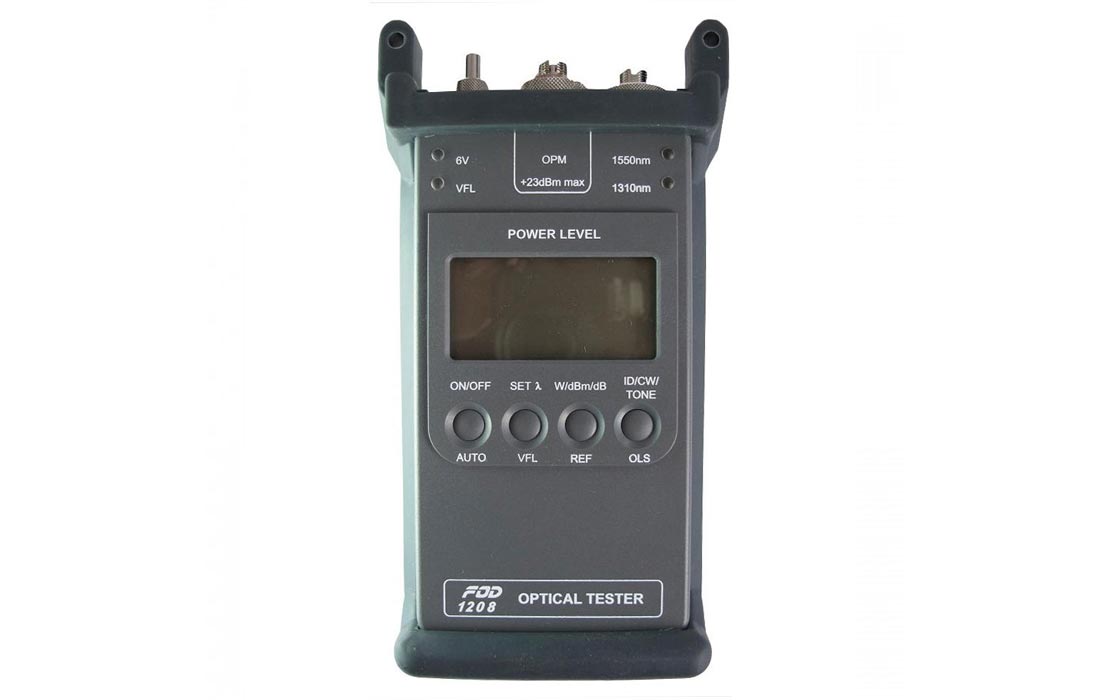

FOD 1208 Оптический тестер 1.31/1.55мкм внешний вид 2

Описание (PDF)

Задать вопрос

Предназначен для измерения оптической мощности в волоконно-оптическом тракте на калиброванных длинах волн 1310, 1490, 1550, 1625 и 1650 нм, измерения затухания в одномодовых оптических волокнах на длинах волн 1310 нм и 1550 нм, а так же для прозвонки соединительных кабелей.

Прибор объединяет в себе измеритель оптической мощности, работающий в ручном, автоматическом WAVE ID и TONE DET режимах (измеритель), встроенным источником излучения на длины волн 1310 нм и 1550 нм (источник) и определитель обрывов волокна. WAVE ID (кнопка ID) - это режим работы лазерного источника, при котором совместно с оптическим излучением посылается кодовая информация о длине волны. TONE DET (кнопка DEC) - режим автоматического обнаружения частоты модуляции лазерного источника (270 Гц, 330 Гц, 1 кГц, 2 кГц).

Тестер измеряет оптическую мощность в дБм, т.е. в логарифмических единицах относительно 1 мВт.

Удобен для проверки целостности и измерения параметров оптических шнуров.

Прибор комплектуется сменным адаптером FC. Дополнительно можно заказать несколько адаптеров на разные виды соединителей.

Особенности:
• Одновременная индикация на двух длинах волн
• Измеритель мощности, источник излучения и визуализатор повреждений волокна в одном компактном приборе
• Режим автоматической индикации длины волны (WAVE ID)
• Режим автоматического определения модулированного тонального сигнала (TONE DET)

Перейти к сопутствующим товарам

Товар снят с продажи

Если Вас интересует данный товар, то Вы можете обратиться к ответственному менеджеру, который подберёт замену и окажет профессиональную консультацию.

Ведущий менеджер по развитию продукта

Кузьмичев Степан Борисович

Тел.: +7 (495) 786-34-43, доб. 258

E-Mail: kuzmichev@ssd.ru

Отправить запрос

Параметры товара

Характеристики

Одновременная индикация результатов измерений	1310/1550; 1490/1550; 1550/1625
Длина волны калибровки, нм	1310, 1490, 1550, 1625, 1650
Диапазон измерений, дБм	от -47 до +23
Разрешение	0,01 дБ
Относительная погрешность в точке калибровки	±0,25 дБ
Индицируемые единицы измерения	мВт, мкВт, нВт, дБм, дБ
Тип фотодиода	InGaAs
Автоматически определяемые тональные частоты	1кГц, 2кГц, 270 Гц, 330Гц, WAVE ID
Диапазон обнаружения сигнала тональной частоты	не менее -40 дБм
Диапазон автоматического обнаружения идентификатора длины волны	не менее -35 дБм
Время работы без подзарядки	не менее 400 ч
Сменные адаптеры	Универсальный 2,5 мм и 1,5 мм; FC; SC; ST; LC
Выходная мощность непрерывного излучения, дБм	не менее 1 мВт
Генерируемые сигналы	1кГц, 2 кГц, wave ID, CW
Длина волны излучения, нм	(1310±20), (1550±20)
Нестабильность за 15 мин работы	не более 0,05 дБ
Ширина спектра нм	тип. 2, макс. 5
Сменные адаптеры	Универсальный 2,5 мм и 1,5 мм; FC; SC; ST; LC
Время работы без подзарядки	не менее 40 ч
Визуализатор повреждений	VFL
Длина волны излучения, нм	(650±10)
Тип излучателя	Лазерный диод
Выходная мощность излучения, мВт	не менее 0,8 в SM волокне 9/125 мкм
Питание	Ni-MH батарея, блок питания 100-240 В / 50-60 Гц
Размеры, мм	180х97х37
Вес, гр	375
Условия эксплуатации, ºС	от -10 до +50

Комплектация

Оптический тестер FOD-1208	1 шт.
Блок питания 100-240 В	1 шт.
Соединительные адаптеры (установлены на тестере)	1 шт.
Защитный резиновый кожух	1 шт.
Чехол	1 шт.
Инструкция на русском языке	1 шт.

Логистические параметры

Объем, м3:	0,000338
Вес, кг.:	0,25

Инструкции

Инструкция FOD-1208

282 Кб

Декларации

Свидетельство FOD 1208

160 Кб
