На рынке оптических муфт не так много компактных, а главное бюджетных муфт, поэтому мы создали для себя новый тип проходной муфты в виде пенала. Такие муфты ранее не производились в нашей компании. В этой статье мы расскажем о ее характеристиках и особенностях.
Для начала стоит упомянуть, что ССД уже достаточно долгое время производит несколько моделей проходных муфт. И в первую очередь можно вспомнить про муфты МОГ-У и МОГ-С, которые неоднократно модернизировались и до сих пор пользуются большой популярностью у потребителей. Так же в линейке ССД есть муфта МОГ-СПЛИТ, имеющая форму разъемного контейнера с механической герметизацией. Но надо признать, что все перечисленные муфты имеют достаточно большие размеры, в том числе для обеспечения высокой емкости. А вот ниша малоёмких и компактных проходных муфт была свободна, и теперь это место в линейке ССД будет занимать наша новинка МПО-Ш4.

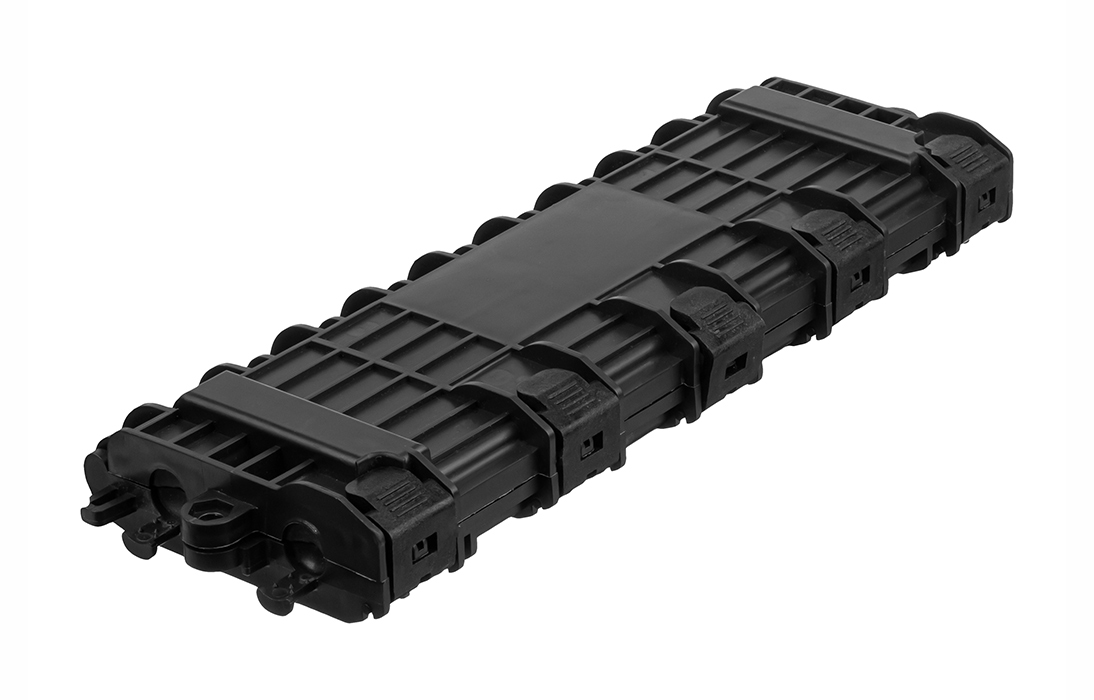

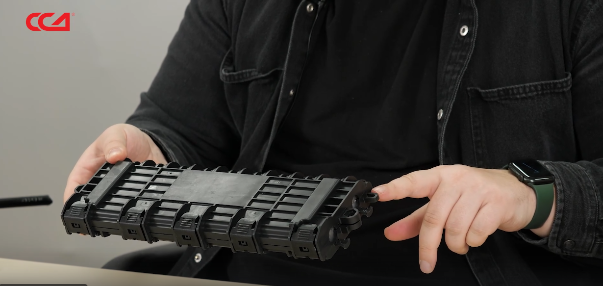

За счет своих небольших размеров муфту МПО-Ш4 можно размещать в узких и труднодоступных пространствах, шкафах и технических помещениях. А в силу своей небольшой массы муфту можно подвешивать горизонтально за самонесущий кабель с помощью стяжек или проволоки. Для этого на корпусе муфты есть специальные уши для ее фиксации к кабелю.

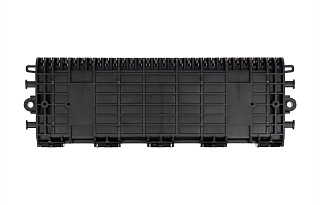

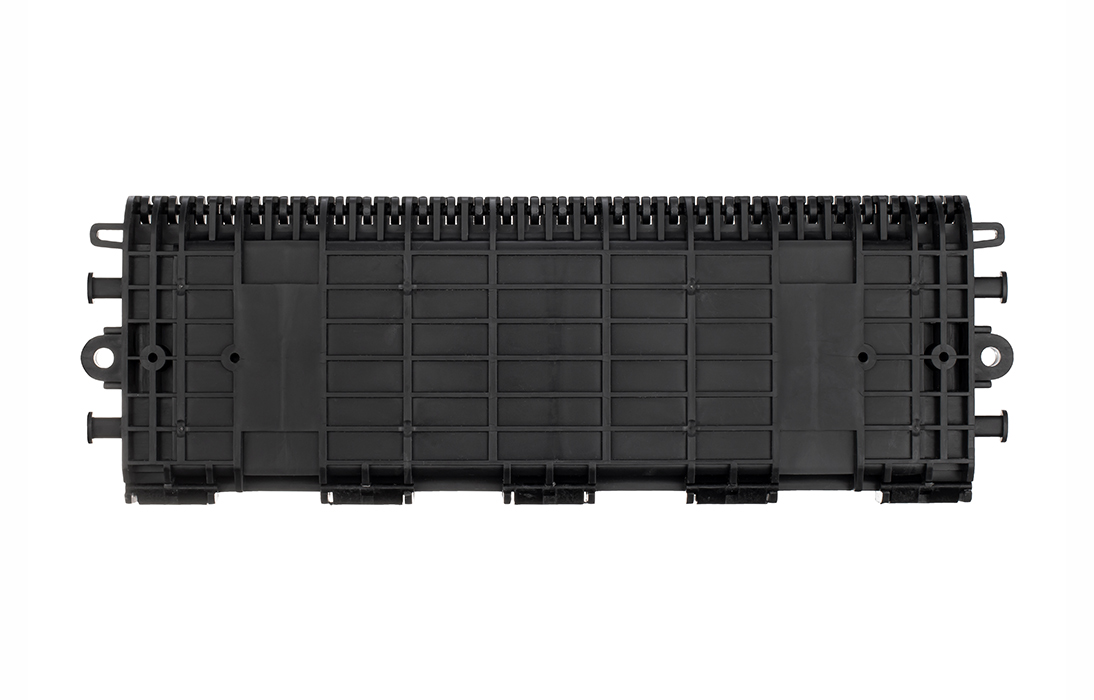

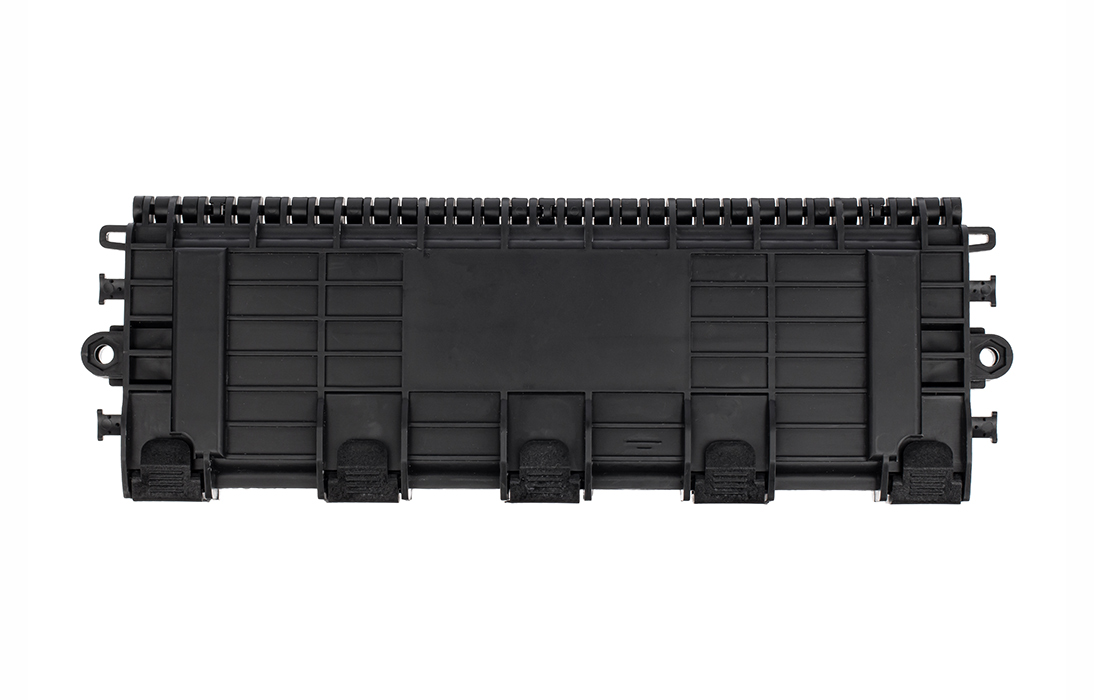

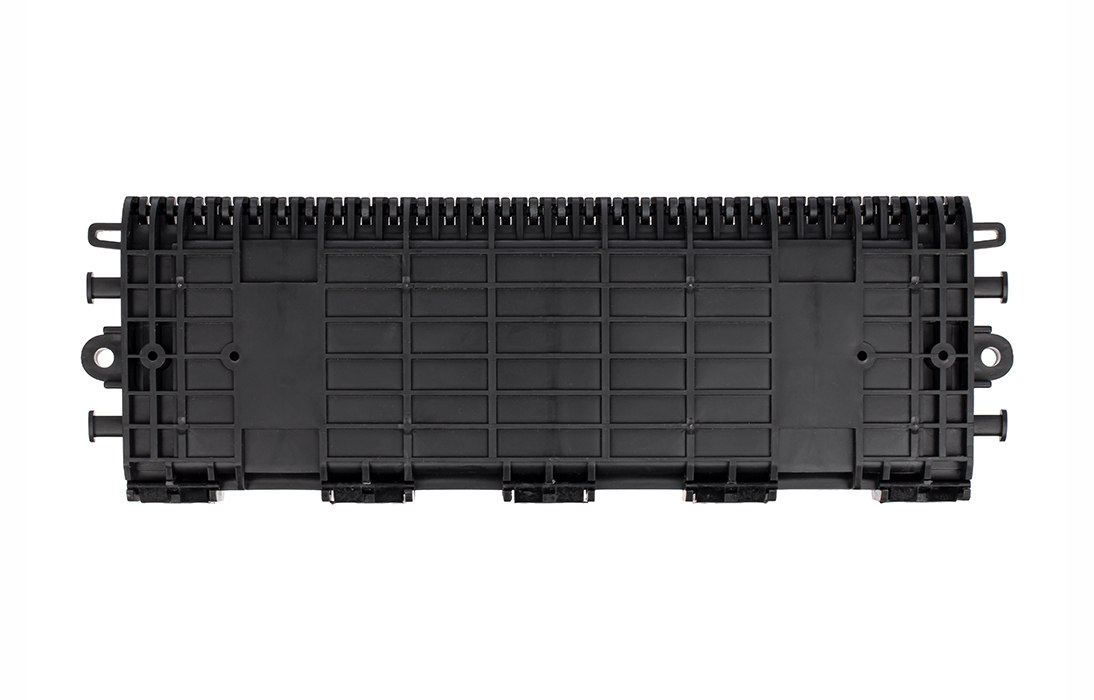

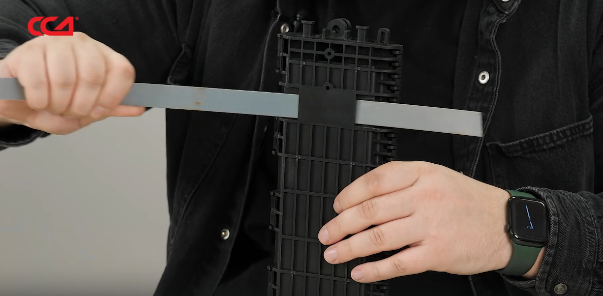

Кроме этого, муфту можно вертикально подвешивать на опоры, для чего на обратной стороне корпуса муфты есть специальные пазы, в которые продевается лента для последующего крепления.

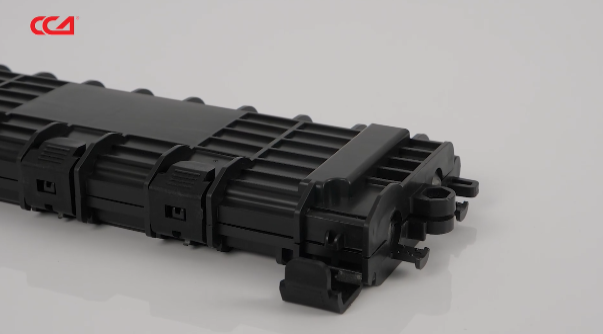

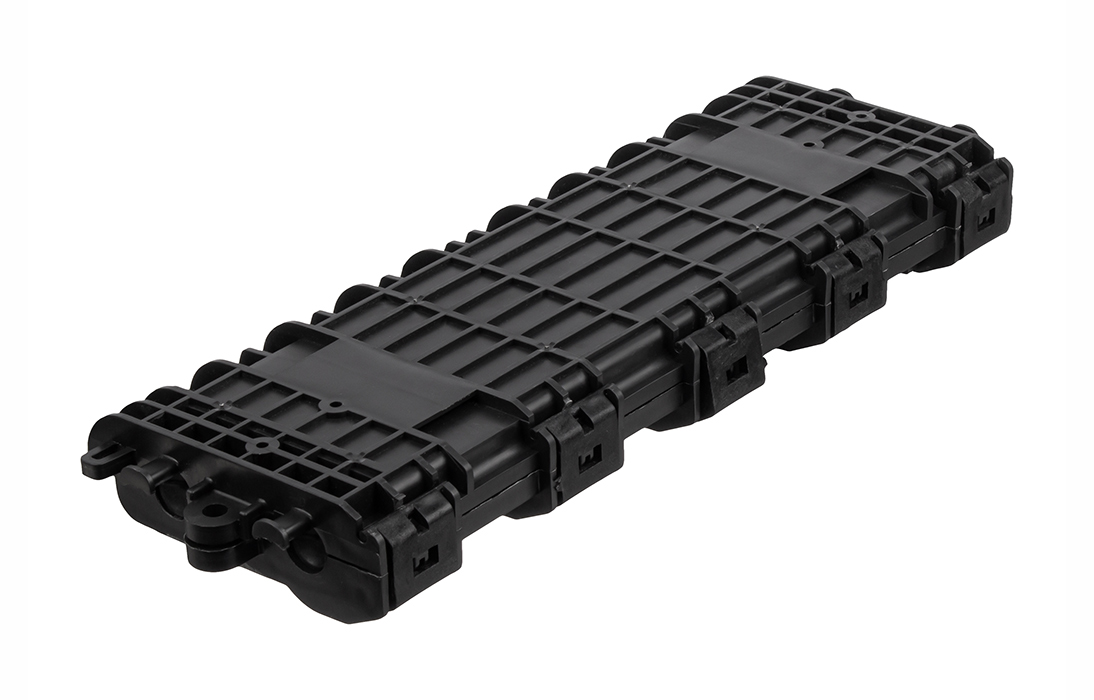

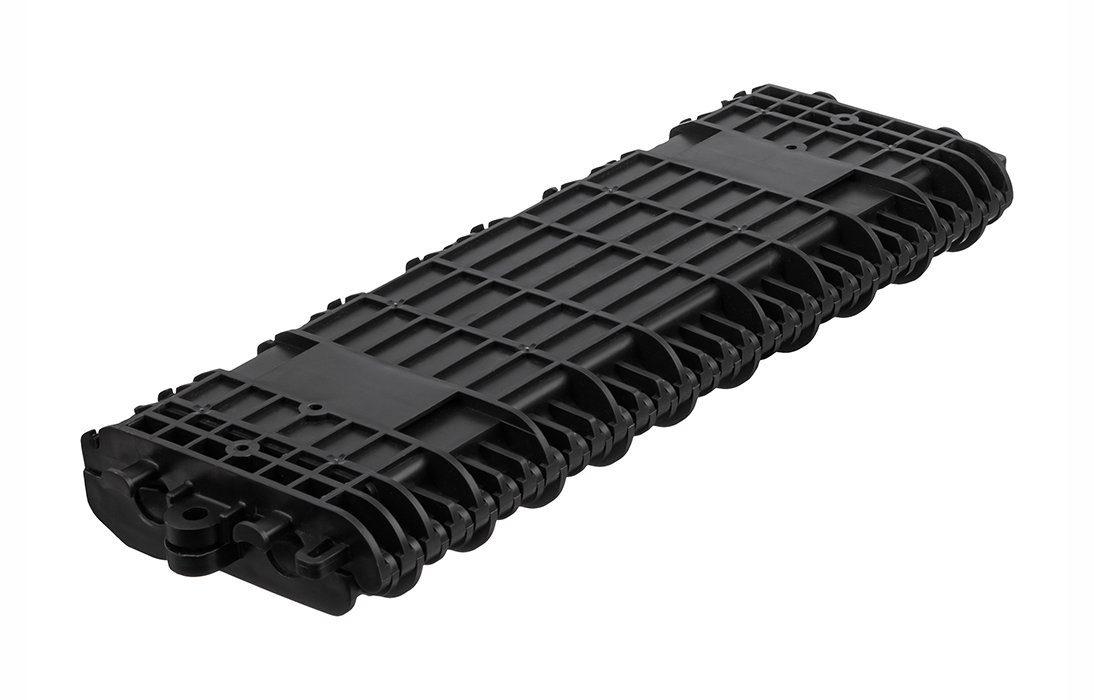

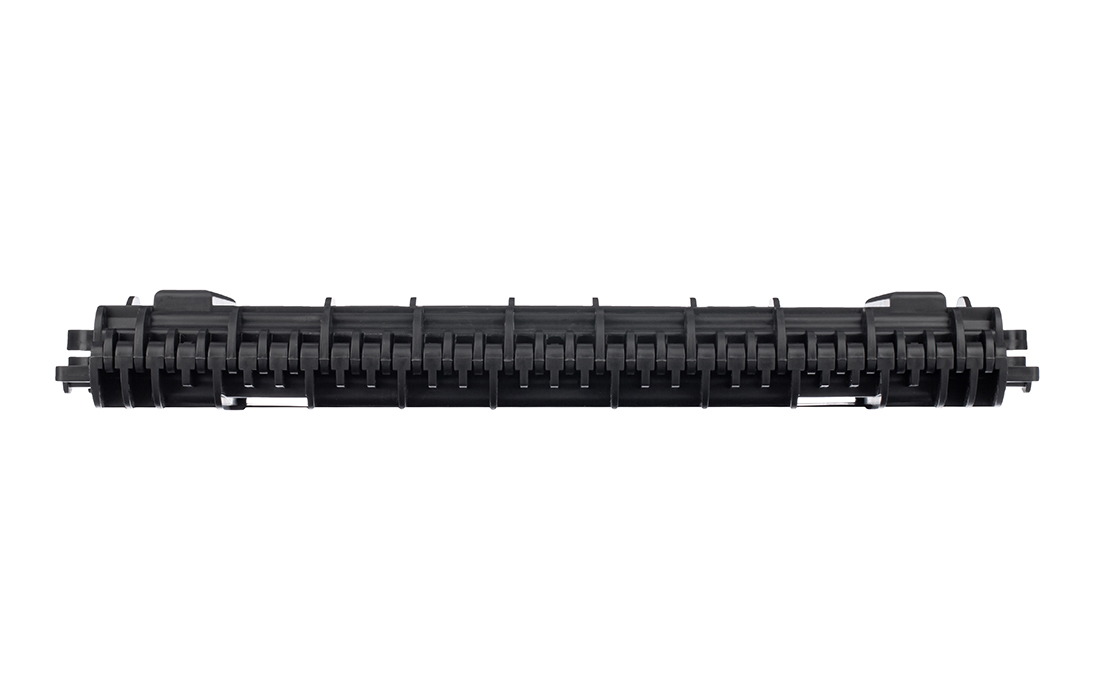

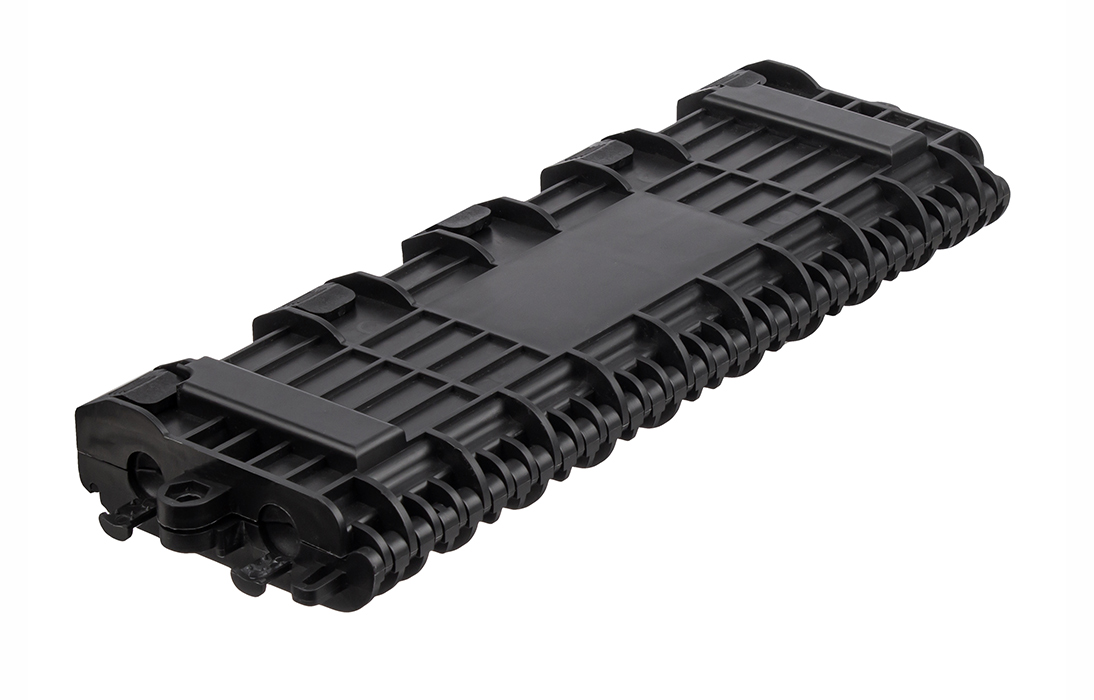

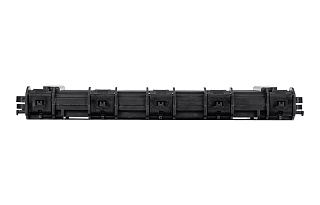

Корпус муфты состоит из двух половин, которые имеют оребрение для усиления прочности и сделаны из качественного ультрафиолетового и морозостойкого пластика. По длинной стороне корпуса размещены удобные петли-защелки, с помощью которых муфта плотно и надежно закрывается.

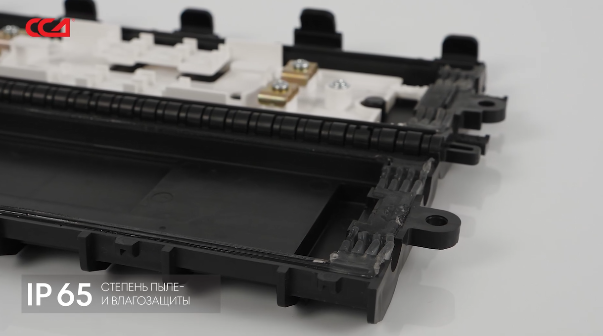

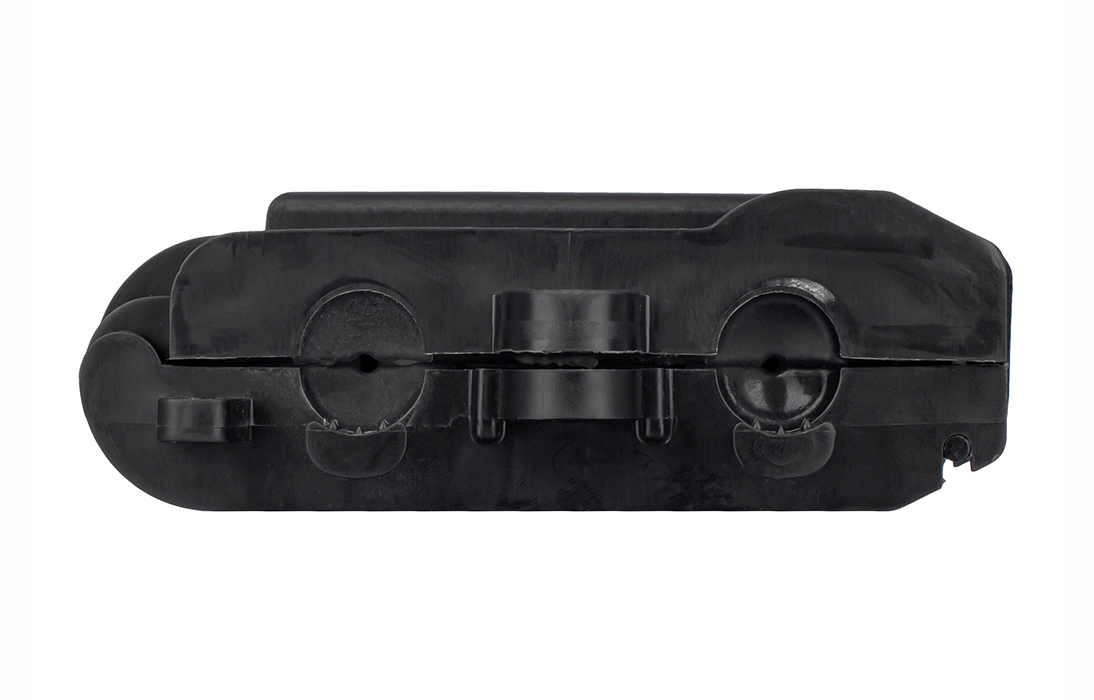

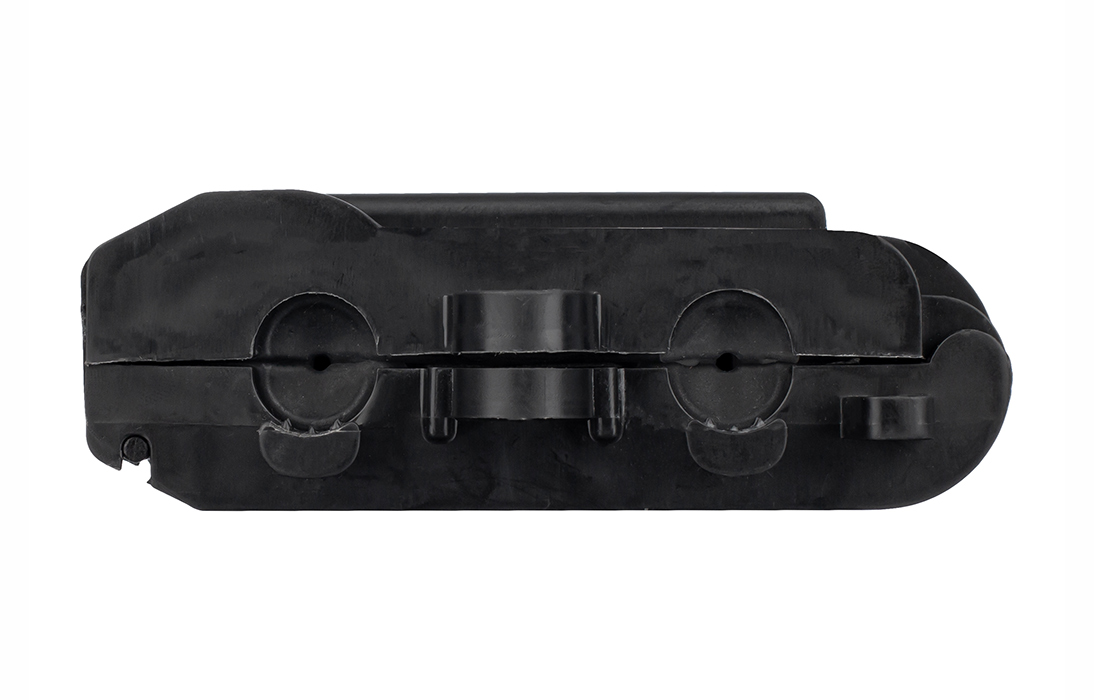

Для герметизации муфты используется эластичная прокладка по всему периметру. Из того же материала изготовлена прокладка, герметизирующая вводы кабелей с двух сторон муфты. Данные прокладки в базовой комплектации обеспечивают степень пыле и влагозащиты не ниже IP65, но при подмотке на кабели дополнительного слоя мастики, которая поставляется отдельно, можно увеличить степень пыле и влагозащиты до IP 67. Также для усиления мест герметизации кабельных вводов можно использовать специальные места под болты, которые расположены на торцах муфты.
Важная информация
Озвученная степень пылевлагозащиты была подтверждена испытаниями лаборатории Точка.Экперт. А для достижения оптимального результата, прочитайте, пожалуйста, инструкцию по монтажу муфты МПО-Ш4, которая размещена в карточке товара на нашем сайте.

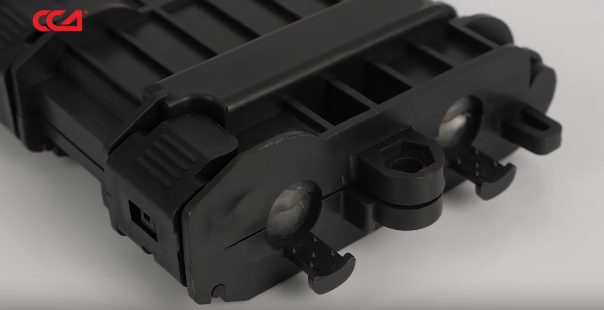

Ввести в муфту можно до 4 кабелей диаметром до 13 мм. В местах ввода кабеля на корпусе муфты присутствуют элементы для фиксации кабеля за внешнюю оболочку. На этих элементах есть специальные острые выступы, которые при зажатии кабеля металлическим хомутом или стяжкой внедряются во внешнюю оболочку кабеля и тем самым препятствуют проскальзыванию кабеля относительно хомута.

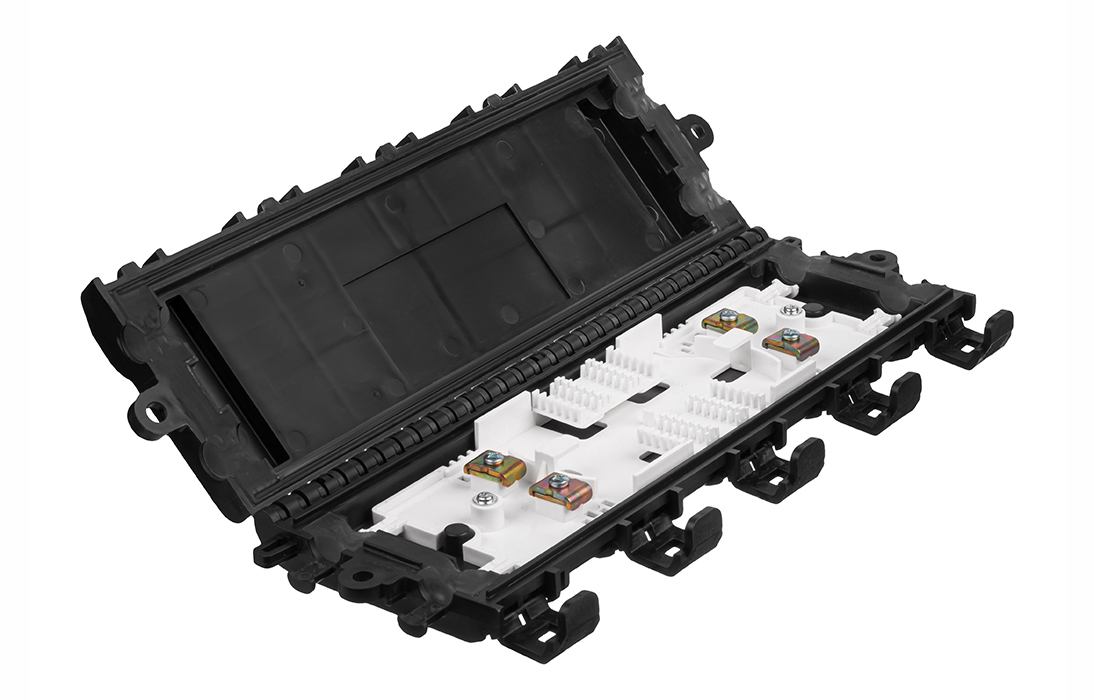

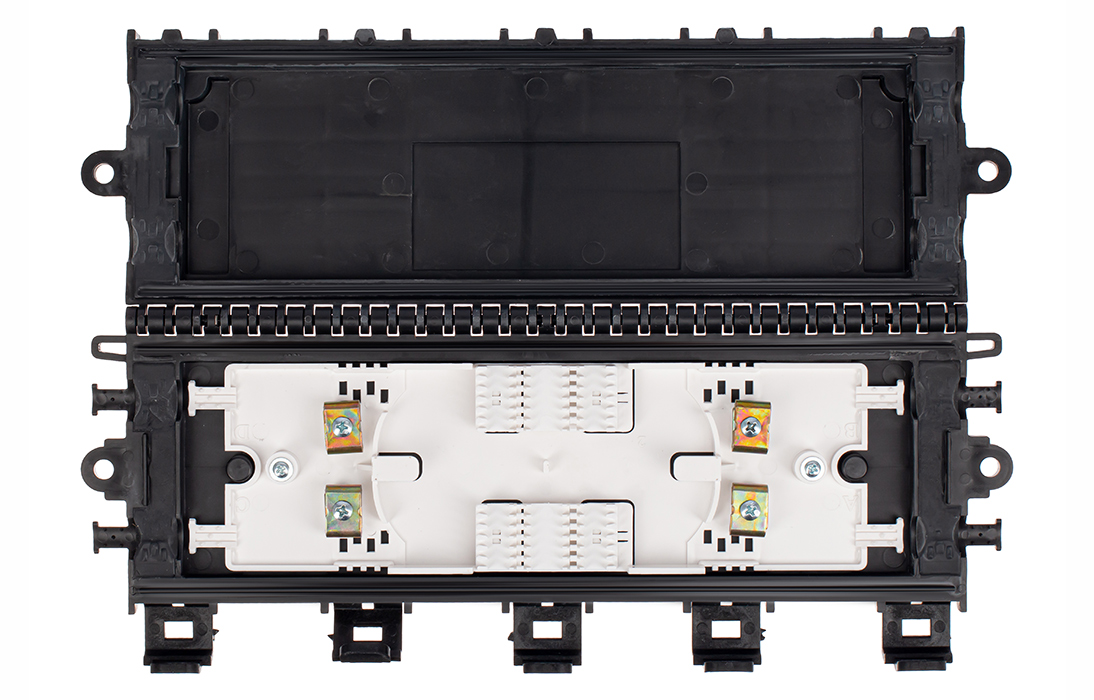

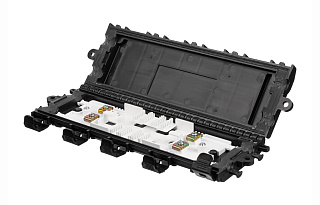

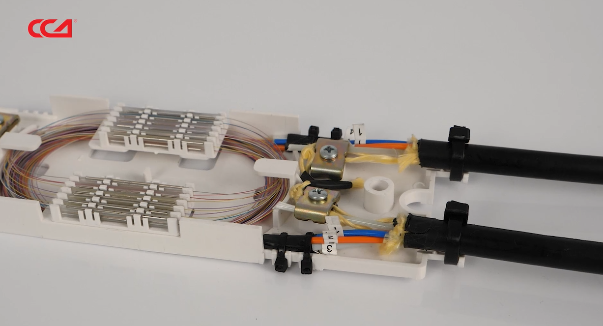

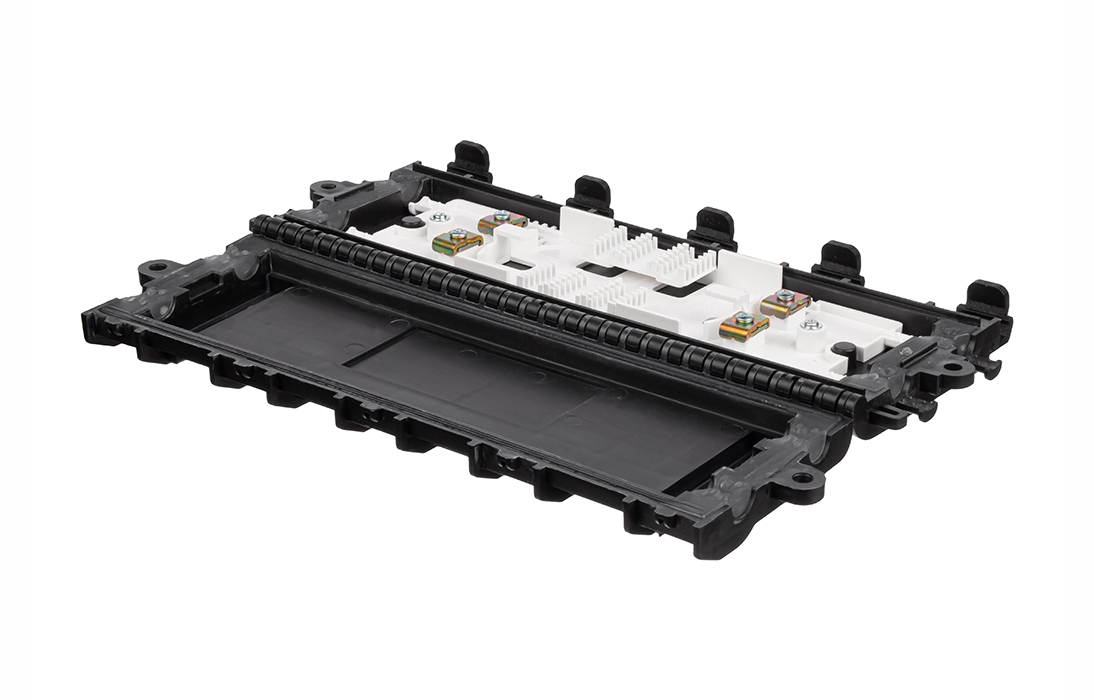

Теперь давайте откроем муфту, и здесь в первую очередь мы видим новую кассету-вставку. Эта кассета, сделана специально для новой муфты и крепится к корпусу с помощью двух саморезов. Саморезы можно открутить и извлечь кассету из муфты для удобства монтажа. Во время монтажа кабели сначала закрепляются непосредственно на кассете, а после окончания монтажа и установки кассеты в корпус, кабели дополнительно закрепляются и на корпусе муфты. Новая кассета имеет простую и интуитивно понятную конструкцию. Мы видим ложементы, поле для укладки волокон, в центре этого поля есть фиксирующий выступ для укладки волокон в виде восьмерки. Ближе к краю кассеты мы видим четыре элемента для крепления центральных силовых элементов и прямоугольные отверстия для закрепления модулей при помощи стяжек. В местах ввода кабеля на кассету мы видим элементы, для закрепления кабеля за внешнюю оболочку с помощью хомутов или стяжек. На них также, как и на подобных элементах на корпусе муфты имеются острые выступы для лучшей фиксации оболочки кабеля.
Ложементы на кассете имеют так называемую подвесную конструкцию, благодаря которой поле для выкладки волокна полностью свободно. Похожую компактную схему свободной укладки и размещения волокон мы уже использовали в кассете муфты МТОК-ЛА9, про которую был снят отдельный ролик на нашем канале.

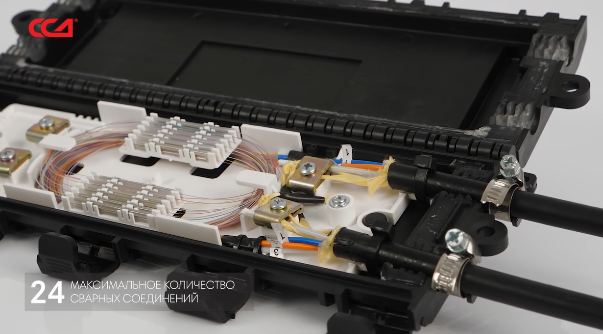

В базовой комплектации муфта поставляется с двумя ложементами Л12-4525 и имеет 24 сварных соединения на гильзах КДЗС 4525. Но при необходимости емкость муфты можно увеличить до 48 сварных соединений. Для этого нужно снять ложементы Л12 и установить на их место ложементы Л24-4525.
Также при необходимости здесь можно установить ложемент Л2СП или Л1ПЛС16 и установить в муфту оптический разветвитель.

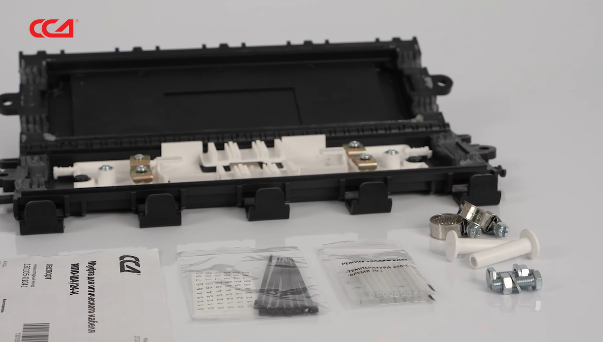

Если посмотреть на комплектацию муфты, то мы увидим стандартный набор: это стяжки, маркеры и КДЗС. Также есть пара металлических хомутов, которые можно использовать для фиксации кабеля как на кассете, так и на корпусе муфты. А еще в комплекте есть пара вот таких пластиковых пробок, которыми закрываются незадействованные вводы муфты.
По цене муфта МПО-Ш4 достаточно конкурентоспособна благодаря минимальному количеству деталей и улучшенной технологичности производства. Муфта уже продается и доступна к заказу. Всю информацию о новинке, ее стоимость и характеристики вы можете посмотреть в карточке изделия.
