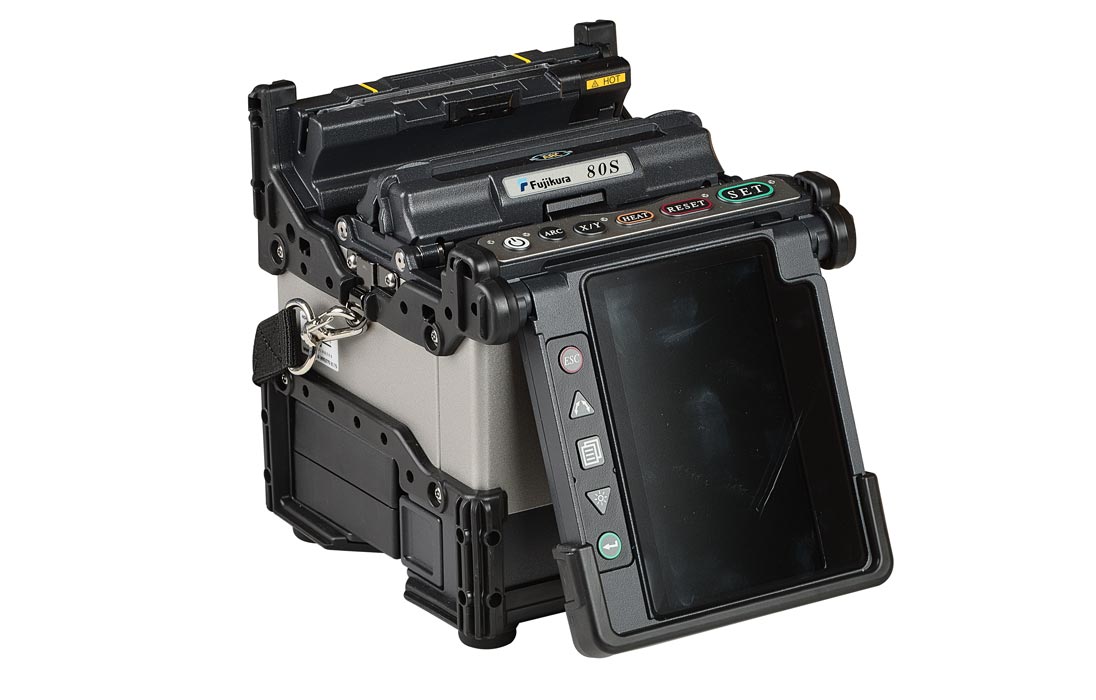

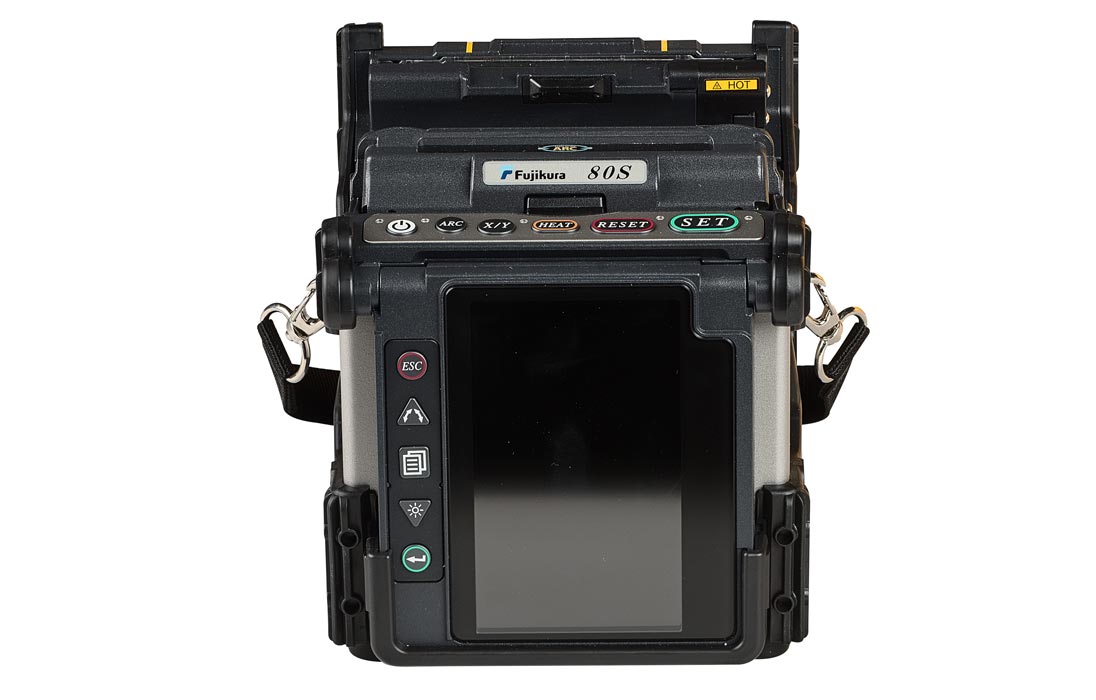

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50)

Номенклатурный номер: 130701-00178 Скопировано в буфер обмена

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 2

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 3

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 4

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 5

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 6

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 7

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 8

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 9

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 10

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 11

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 12

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 13

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 14

Аппарат сварочный Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50) внешний вид 15

Описание (PDF)

Задать вопрос

Предназначен для сварки с юстировкой по сердцевине любых типов одиночных волокон. Его можно использовать при монтаже сетей FTTx и магистральных линий большой протяженности.

Функция беспроводного соединения через протокол Bluetooth для связи с термострипперами Fujikura RS02/Fujikura RS03 для автоматической установки параметров работы, со смартфонами на базе Android или iOS для передачи данных по сваркам. В аппарате Fujikura 80S+ добавлена отдельная кнопка для открытия/закрытия ветрозащитной крышки, а также увеличена скорость работы автоматической крышки печки.

Особенности:
• Защищен от ударов, пыли и влаги
• Наиболее быстрый в своём крассе: 7 сек на сварку и 14 сек на термоусадку
• Li-Ion батарея, заряда хватает на 200 циклов сварки/термоусадки
• Ресурс электродов увеличен до 3000 разрядов
• Автоматическая калибровка дуги
• Большой цветной ЖК-монитор 4,73'' с возможностью поворота изображения
• Обновление программного обеспечения возможно через интернет
• Среднее значение потерь на сварном соединении: 0,02 дБ (SM), 0,04 дБ (DS), 0,01дБ (MM)
• 100 режимов сварки
• 30 режимов термоусадки

Перейти к сопутствующим товарам

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта

Кузьмичев Степан Борисович

Тел.: +7 (495) 786-34-43, доб. 258

E-Mail: kuzmichev@ssd.ru

Отправить запрос

Параметры товара

Характеристики

Применяемые волокна	Одиночное SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655)
Диаметр кварцевой оболочки, мкм	80?150
Диаметр покрытия, мкм	100…3000
Длина скола	5…16 мм
Режимы сварки	100
Потери на сварном соединении	0,02 дБ (SM), 0,01 дБ (MM), 0,04 дБ (DS), 0,04 дБ (NZDS)
Возвратные потери	60 дБ и выше
Типичное время сварки	6сек (режим ULTRA FAST),7сек (режим SM FAST),10сек (режим SM AUTO)
Оценка потерь на сварном соединении	Есть, по сердцевине и оболочке
Функция внесения потерь в месте сварки	Создание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ
Хранение результатов сварки	последние 20 000 сварок
Просмотр места сварки	2 CMOS камеры на цветном ЖК-экране 4,73 дюйма
Увеличение места сварки	320х для раздельного просмотра по осям X и Y 200х для одновременного просмотра
Тест на растяжение	1,96…2,25 Н
Режимы термоусадки	30
Время термоусадки	13 сек для КДЗС FP-03 (60 мм)
Применяемые КДЗС	Fujikura 60 мм, 40 мм и микрогильзы
Автоматическая печка	Автоматическое закрытие крышки Автостарт печки
Защита от ветра	Автоматическое открытие и закрытие ветрозащитной крышки Автостарт сварки при закрытии ветрозащитной крышки
ЖК-экран	Цветной 4,73 дюйма Пластиковая защита с антибликовым покрытием Изображение автоматически переворачивается при изменении положения монитора
Ресурс батареи	200 сварок и термоусадок
Ресурс электродов	5000 сварок
Условия эксплуатации	Высота над уровнем моря 0…5000 м, ветер 15 м/сек Температура -10…+50˚C, влажность 0…95%
Условия хранения	Температура -40…+80˚C, влажность 0…95% Длительное хранение с батареей -20 … +30˚C
Интерфейсы	USB2.0 6-pin Mini-DIN для подключения термостриппера HJS-02, HJS-03
Защита	Защита от падения с высоты 76 см Защита от пыли размером 0,1…500 мкм Защита от осадков до 10 мм/час
Длина, мм	146
Ширина, мм	159
Высота, мм	150
Масса, кг	2,5 (включая сетевой адаптер)

Комплектация

Сварочный аппарат Fujikura 80S с электродами ELCT2-20A	1 шт.
Прижимы CLAMP-S70C	1 пара

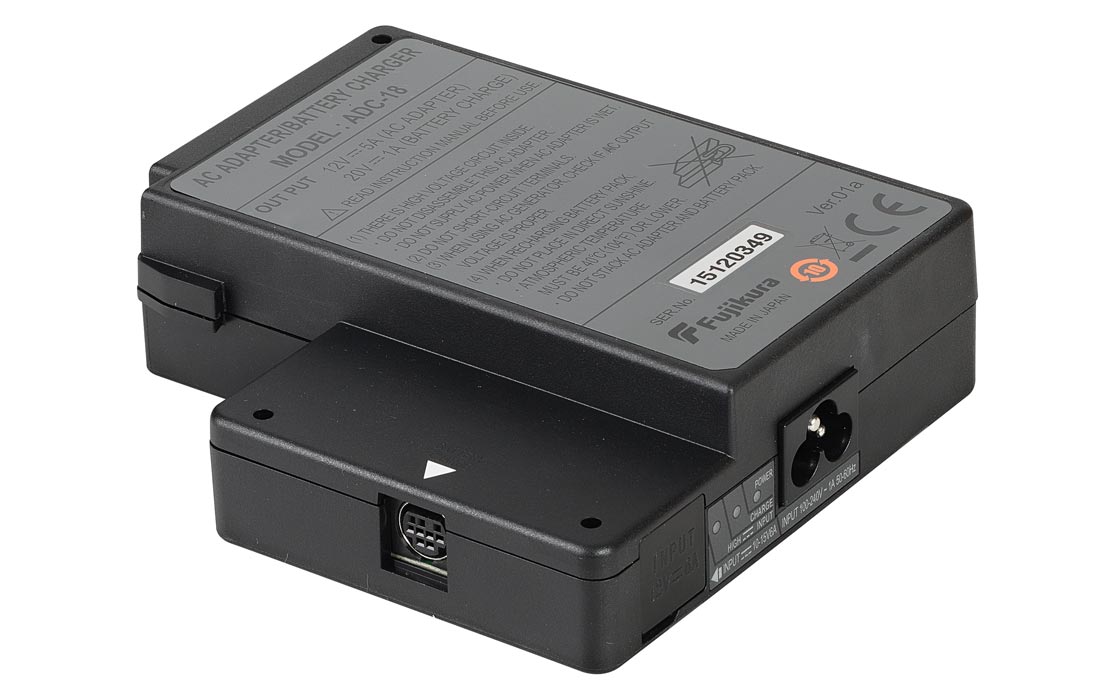

Сетевой адаптер/зарядное устройство ADC-18	1 шт.

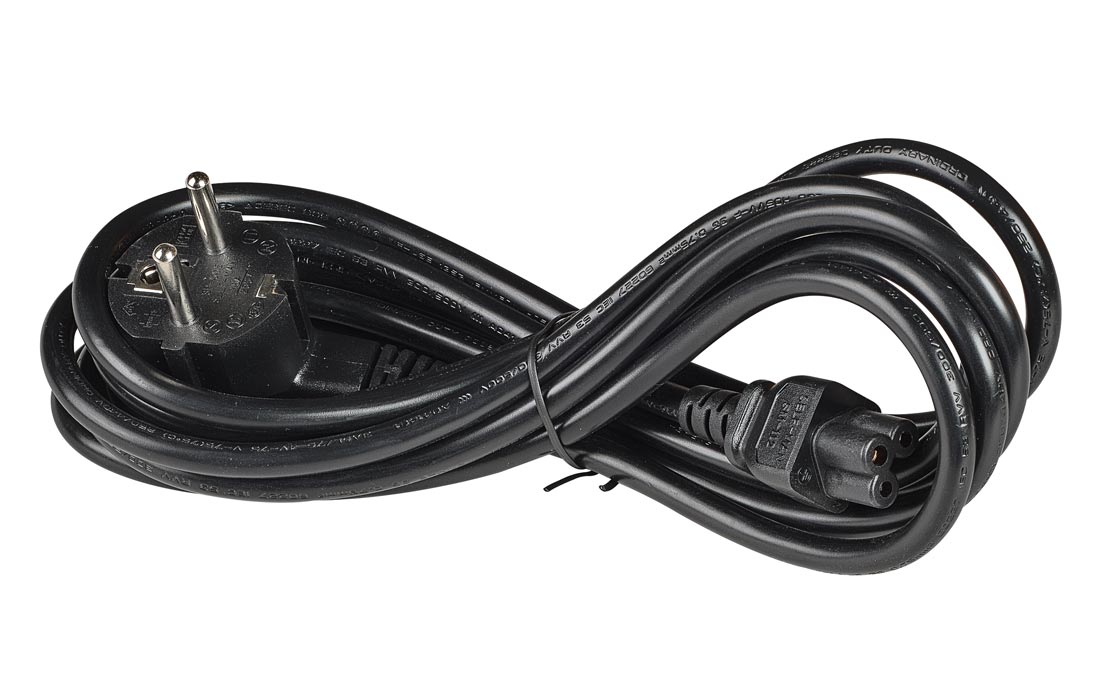

Сетевой шнур ACC-15	1 шт.

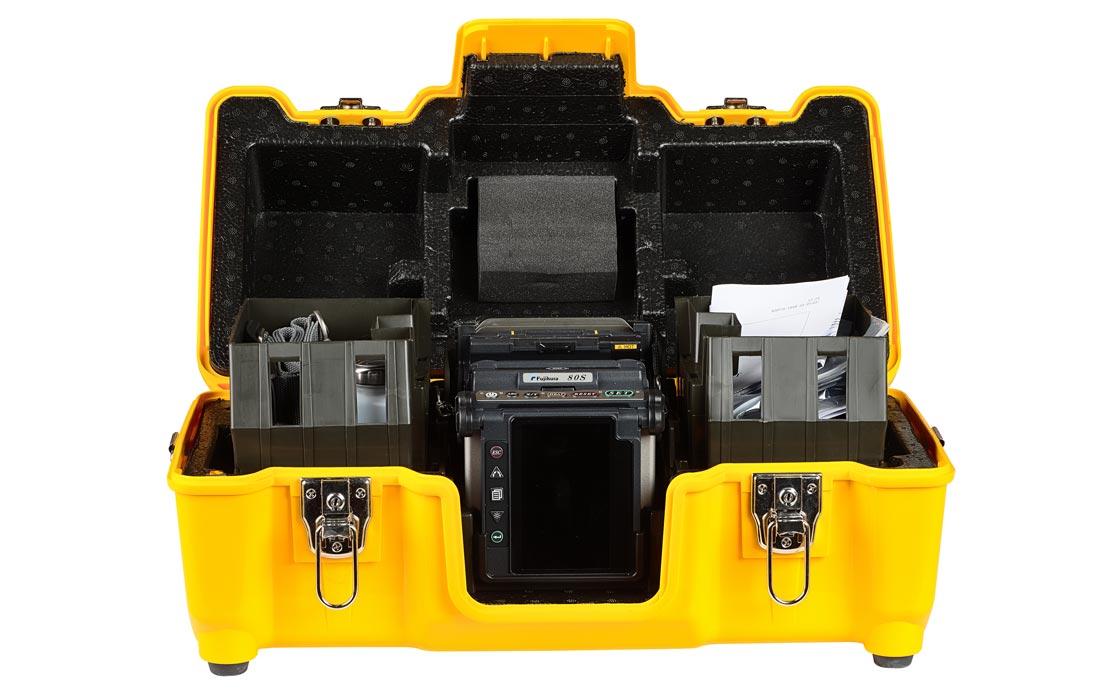

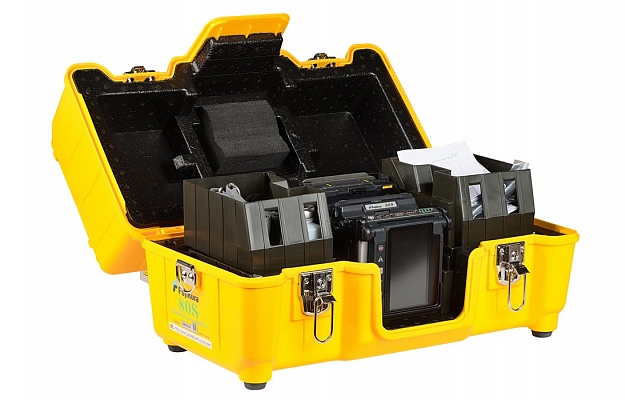

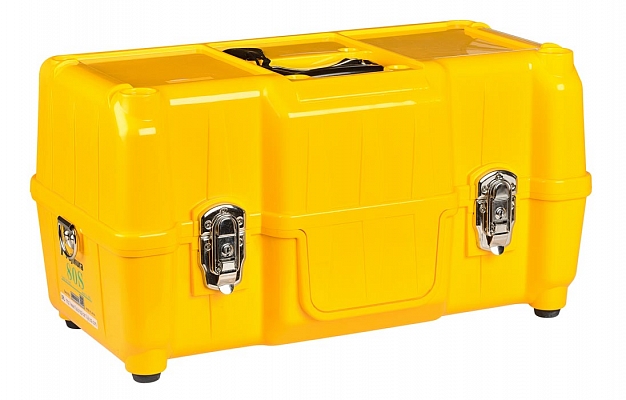

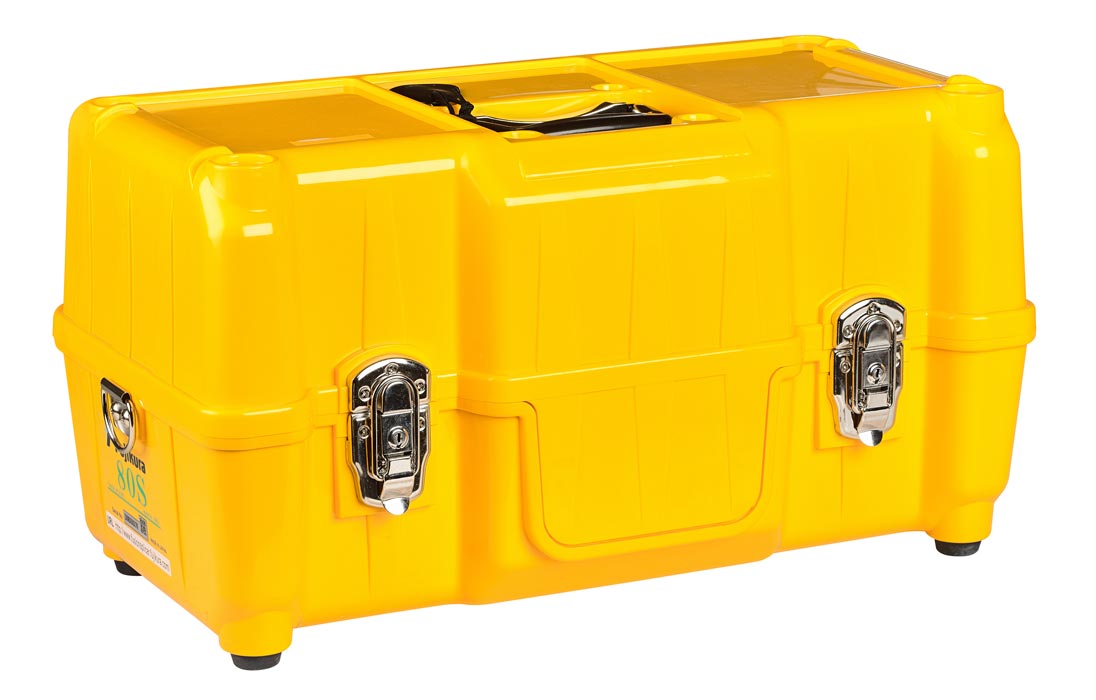

Кейс жесткий CC-30	1 шт.
Запасные электроды ELCT2-20A	1 пара

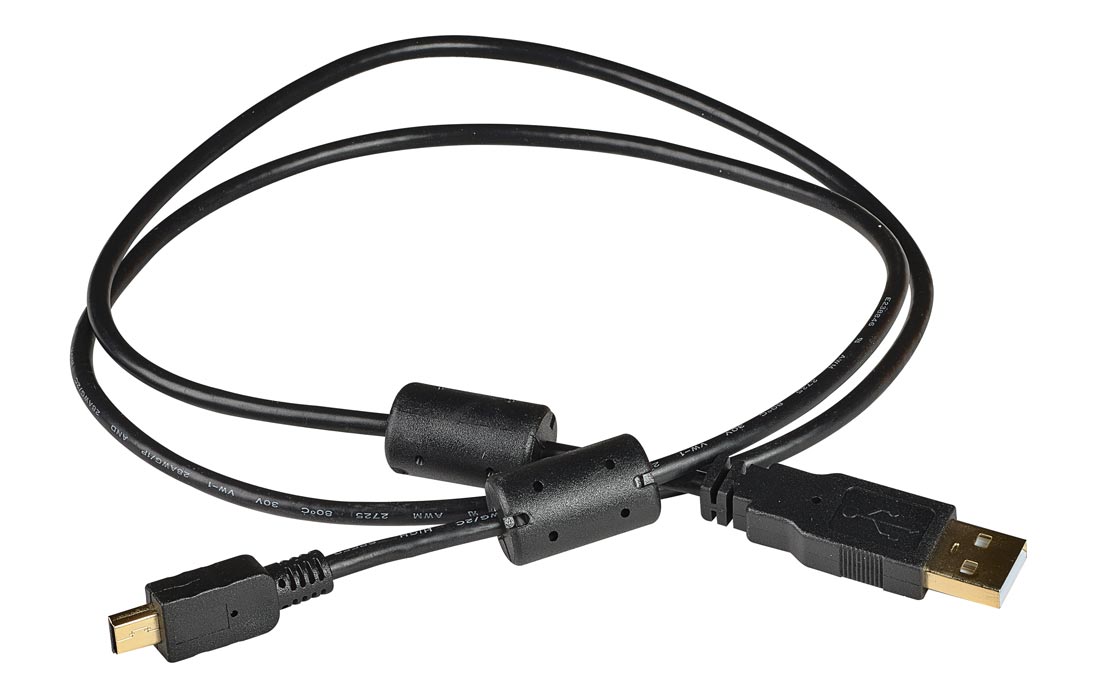

USB-кабель USB-01	1 шт.

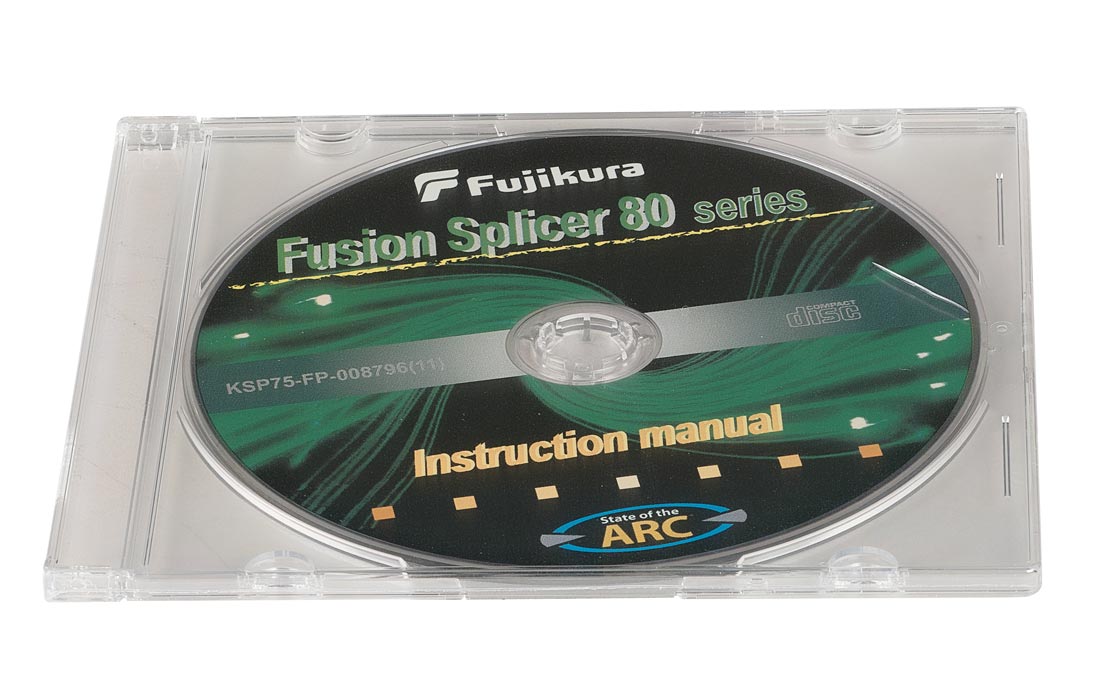

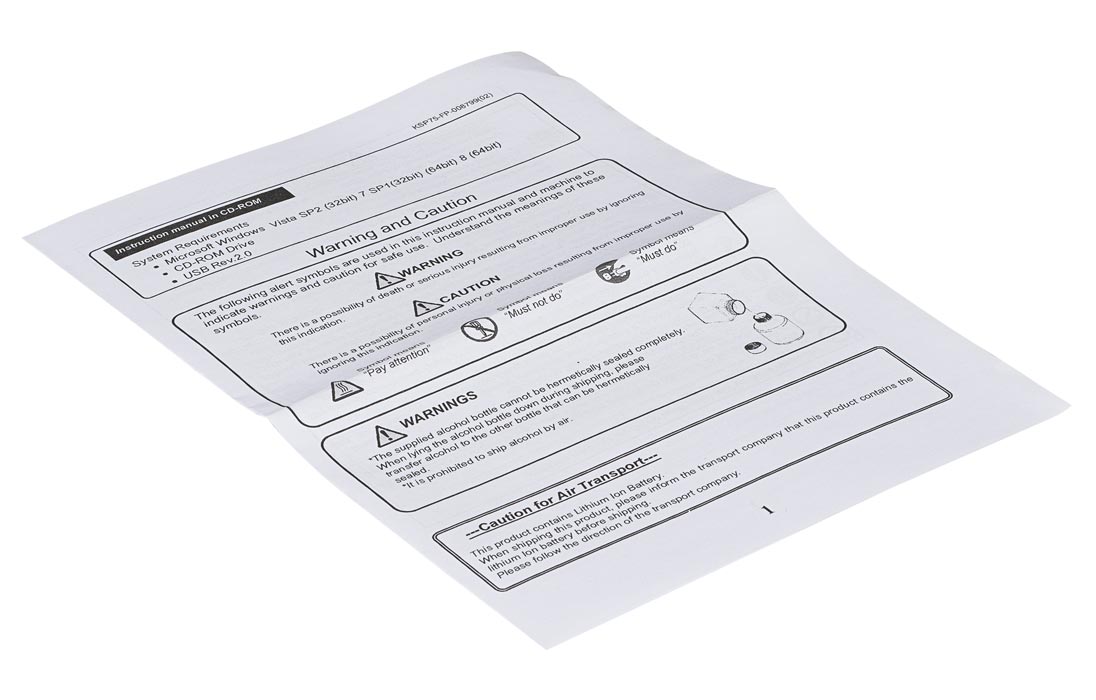

Руководство на CD M-70	1 шт.
Краткое руководство на русском языке Q-80S/19S	1 шт.
Руководство на русском языке	1 шт.
Лоток для КДЗС SL-01	1 шт.

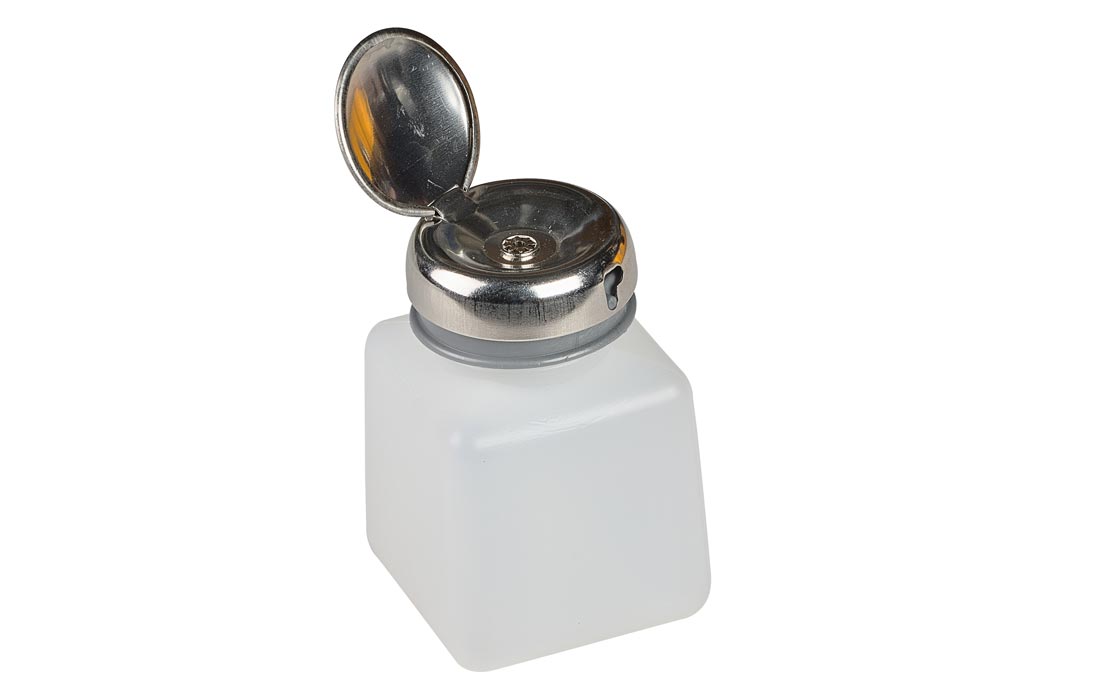

Дозатор для спирта AP-01	1 шт.
Отвертка SD-01	1 шт.

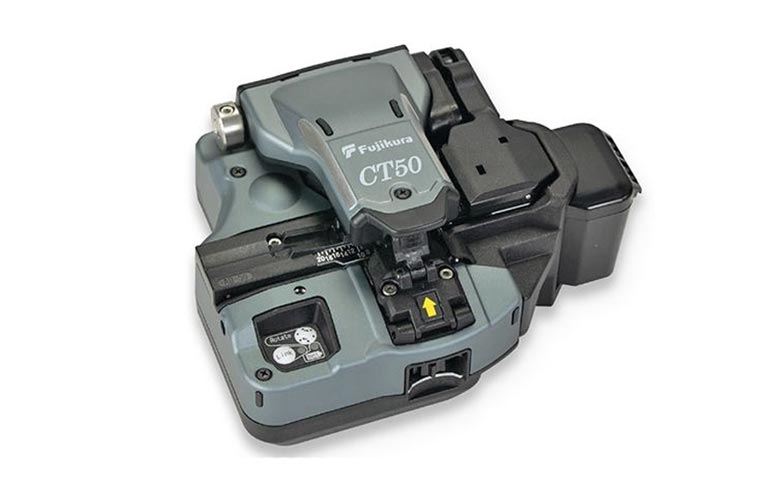

Скалыватель CT-50	1 шт.

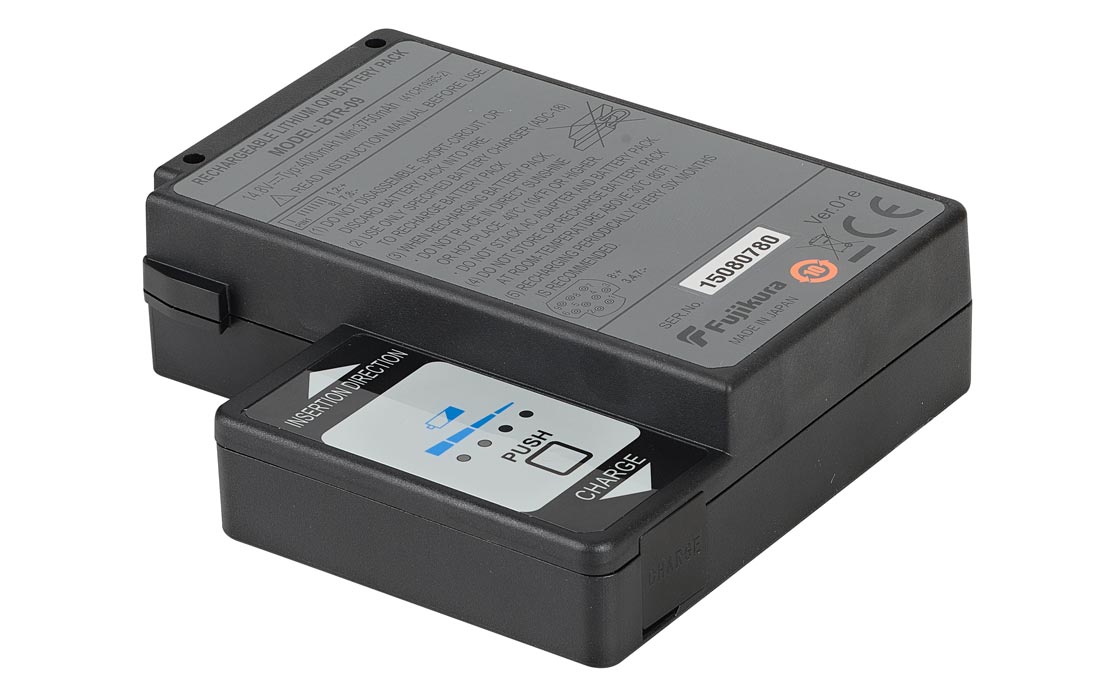

Батарея BTR-09	1 шт.

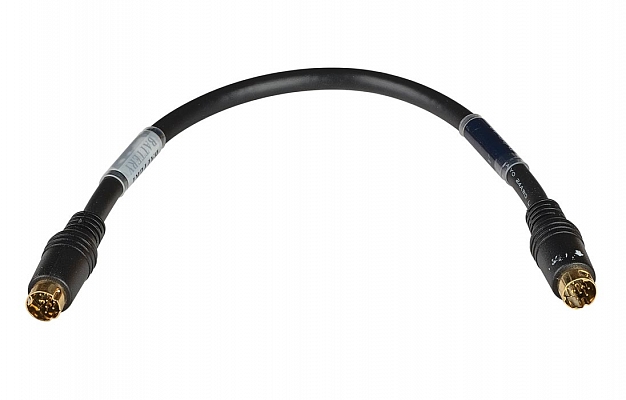

Шнур DCC-18	1 шт.

Логистические параметры

Объем, м3:	0,083979
Вес, кг.:	11,24
